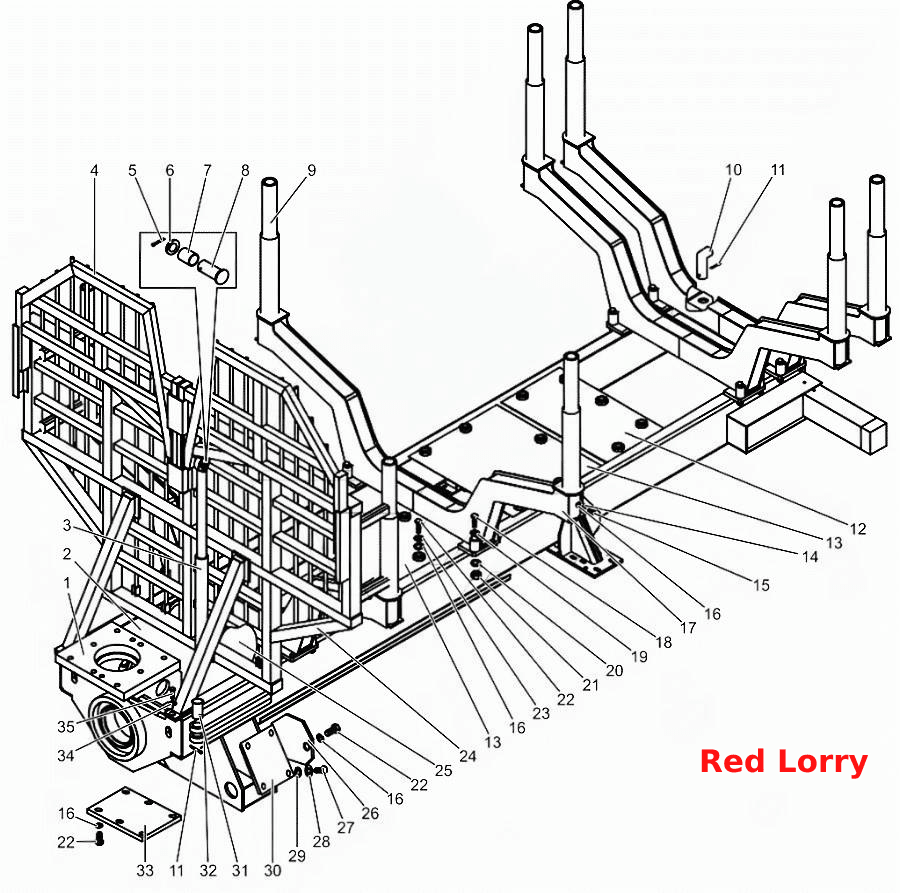

Рама задняя
100%
Название детали
Рама задняя
Заводской номер
344-2705240
Количество на модель
№
Название детали
Рама задняя
Заводской номер
344-2705250
Количество на модель
1
№
1
Название детали
Крышка передняя
Заводской номер
344-2705241
Количество на модель
1
№
2
Название детали
Гидроцилиндр КГЦМ
Заводской номер
50-32-320-07
Количество на модель
1
№
3
Название детали
Ограждение подъемное
Заводской номер
344-2705320
Количество на модель
1
№
4
Название детали
Шплинт
Заводской номер
5x36.019
Количество на модель
2
№
5
Название детали
Шайба
Заводской номер
344-2705247
Количество на модель
2
№
6
Название детали
Втулка
Заводской номер
344-2705246
Количество на модель
4
№
7
Название детали
Палец
Заводской номер
344-2705244
Количество на модель
2
№
8
Название детали
Коник
Заводской номер
344-2705315
Количество на модель
6
№
9
Название детали
Шкворень
Заводской номер
50-4605079-Б
Количество на модель
2
№
10
Название детали
Шплинт
Заводской номер
А61.07.001
Количество на модель
4
№
11
Название детали
Крышка задняя
Заводской номер
344-2705275
Количество на модель
1
№
12
Название детали
Крышка средняя
Заводской номер
344-2705270
Количество на модель
3
№
13
Название детали
Шайба
Заводской номер
С.10.01.019
Количество на модель
6
№
14
Название детали
Болт
Заводской номер
М10-6gх35.88.35.019
Количество на модель
6
№
15
Название детали
Шайба 10ОТ
Заводской номер
4598166067
Количество на модель
39
№
16
Название детали
Поперечина
Заводской номер
344-2705300
Количество на модель
3
№
17
Название детали
Болт
Заводской номер
ПМ10-2800267
Количество на модель
20
№
18
Название детали
Шайба С.
Заводской номер
С.20.01.019
Количество на модель
20
№
19
Название детали
Орех
Заводской номер
М20х1,5-6Н.6.019
Количество на модель
20
№
20
Название детали
Шайба ОТ
Заводской номер
4598166072
Количество на модель
20
№
21
Название детали
Болт
Заводской номер
М10-6gх20.88.35.019
Количество на модель
33
№
22
Название детали
Ограждение с кониками
Заводской номер
344-2705280
Количество на модель
1
№
24
Название детали
Крышка ограждения
Заводской номер
344-2705242
Количество на модель
1
№
25
Название детали
Крышка поперечины
Заводской номер
354М1-2705482
Количество на модель
1
№
26
Название детали
Болт
Заводской номер
М8-6gх16.88.35.019
Количество на модель
4
№
27
Название детали
Шайба
Заводской номер
С.8.01.019
Количество на модель
4
№
28
Название детали
Шайба 8Т
Заводской номер
4598166046
Количество на модель
4
№
29
Название детали
Крышка кармана
Заводской номер
354М1-2705481
Количество на модель
1
№
30
Название детали
Палец
Заводской номер
344-2705248
Количество на модель
2
№
31
Название детали
Упор
Заводской номер
344-2705265
Количество на модель
1
№
32
Название детали
Крышка
Заводской номер
364-2705260
Количество на модель
1
№
33
Название детали
Шайба ОТ
Заводской номер
4598166070
Количество на модель
4
№
34
Название детали
Болт
Заводской номер
М16-6gх32.88.35.019
Количество на модель
4
№
35
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Рама задняя | 344-2705240 | |||||||
| 1 | Рама задняя | 344-2705250 | 1 | 1 | 1 | |||
| 2 | Крышка передняя | 344-2705241 | 1 | 1 | 2 | |||
| 3 | Гидроцилиндр КГЦМ | 50-32-320-07 | 1 | 1 | 3 | |||
| 4 | Ограждение подъемное | 344-2705320 | 1 | 1 | 4 | |||
| 5 | Шплинт | 5x36.019 | 2 | 2 | 5 | |||
| 6 | Шайба | 344-2705247 | 2 | 2 | 6 | |||
| 7 | Втулка | 344-2705246 | 4 | 4 | 7 | |||
| 8 | Палец | 344-2705244 | 2 | 2 | 8 | |||
| 9 | Коник | 344-2705315 | 6 | 6 | 9 | |||
| 10 | Шкворень | 50-4605079-Б | 2 | 2 | 10 | |||
| 11 | Шплинт | А61.07.001 | 4 | 4 | 11 | |||
| 12 | Крышка задняя | 344-2705275 | 1 | 1 | 12 | |||
| 13 | Крышка средняя | 344-2705270 | 3 | 3 | 13 | |||
| 14 | Шайба | С.10.01.019 | 6 | 6 | 14 | |||
| 15 | Болт | М10-6gх35.88.35.019 | 6 | 6 | 15 | |||
| 16 | Шайба 10ОТ | 4598166067 | 39 | 39 | 16 | |||
| 17 | Поперечина | 344-2705300 | 3 | 3 | 17 | |||
| 18 | Болт | ПМ10-2800267 | 20 | 20 | 18 | |||
| 19 | Шайба С. | С.20.01.019 | 20 | 20 | 19 | |||
| 20 | Орех | М20х1,5-6Н.6.019 | 20 | 20 | 20 | |||
| 21 | Шайба ОТ | 4598166072 | 20 | 20 | 21 | |||
| 22 | Болт | М10-6gх20.88.35.019 | 33 | 33 | 22 | |||
| 24 | Ограждение с кониками | 344-2705280 | 1 | 1 | 24 | |||
| 25 | Крышка ограждения | 344-2705242 | 1 | 1 | 25 | |||
| 26 | Крышка поперечины | 354М1-2705482 | 1 | 1 | 26 | |||
| 27 | Болт | М8-6gх16.88.35.019 | 4 | 4 | 27 | |||
| 28 | Шайба | С.8.01.019 | 4 | 4 | 28 | |||
| 29 | Шайба 8Т | 4598166046 | 4 | 4 | 29 | |||
| 30 | Крышка кармана | 354М1-2705481 | 1 | 1 | 30 | |||
| 31 | Палец | 344-2705248 | 2 | 2 | 31 | |||
| 32 | Упор | 344-2705265 | 1 | 1 | 32 | |||
| 33 | Крышка | 364-2705260 | 1 | 1 | 33 | |||
| 34 | Шайба ОТ | 4598166070 | 4 | 4 | 34 | |||
| 35 | Болт | М16-6gх32.88.35.019 | 4 | 4 | 35 |
