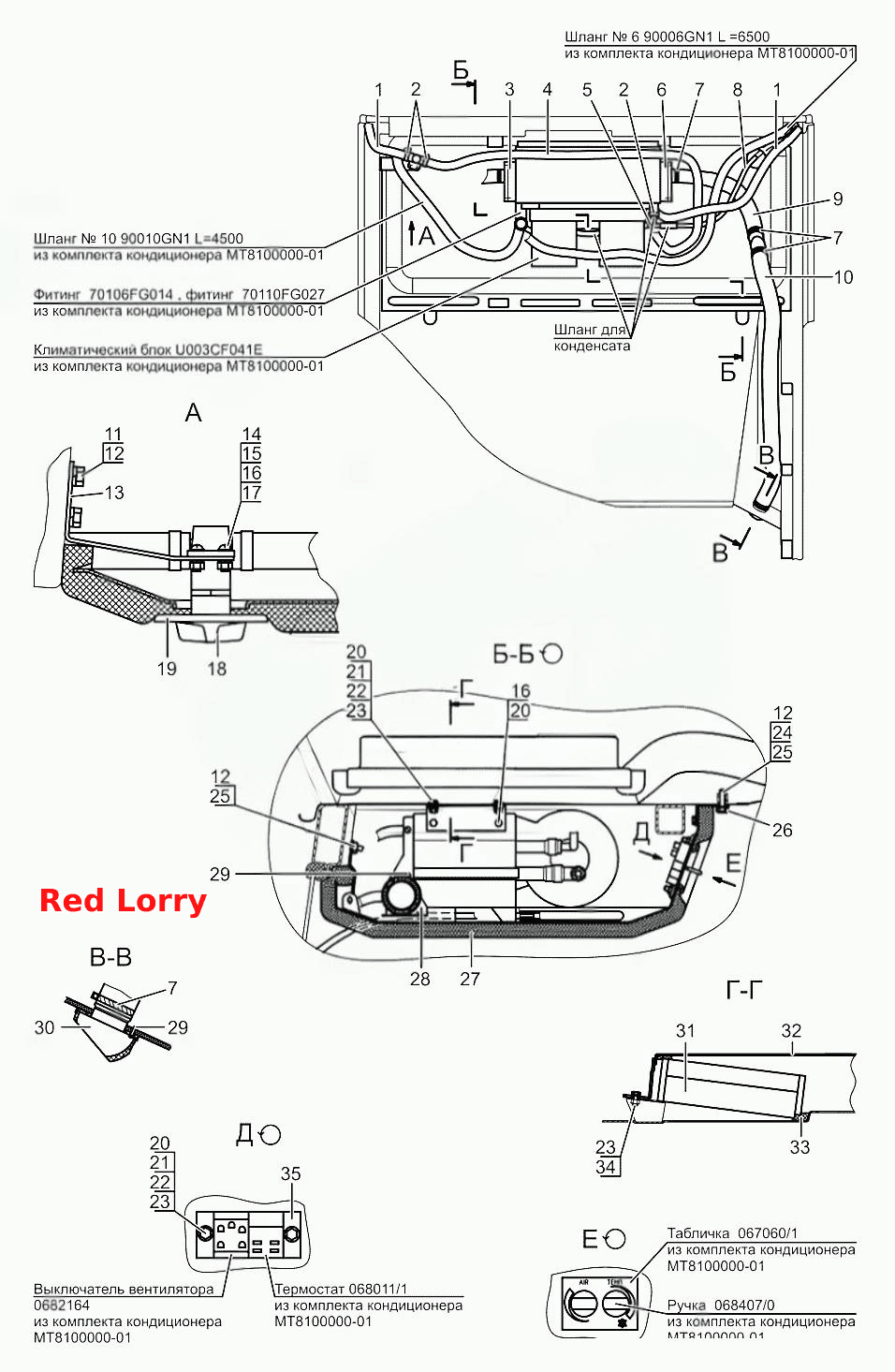

Установка радиатора-холодильника
100%
Название детали
Установка радиатора-холодильника
Заводской номер
344-8101010
Количество на модель
№
Название детали
Шланг
Заводской номер
МЛ127-8101702-02
Количество на модель
2
№
1
Название детали
Хомут «НОРМА»
Заводской номер
TORRO20-32/9-C6W
Количество на модель
4
№
2
Название детали
Уголок
Заводской номер
80-8101941
Количество на модель
1
№
3
Название детали
Шланг
Заводской номер
1522-8101012-03
Количество на модель
1
№
4
Название детали
Тройник
Заводской номер
344-8101020
Количество на модель
1
№
5
Название детали
Уголок
Заводской номер
80-8101941-01
Количество на модель
1
№
6
Название детали
Хомут «НОРМА»
Заводской номер
TORRO50-70/9-C6W
Количество на модель
8
№
7
Название детали
Трубка
Заводской номер
3022-8101012
Количество на модель
1
№
8
Название детали
Воздуховод
Заводской номер
1,02114E+11
Количество на модель
2
№
9
Название детали
Болт
Заводской номер
M8-6gx20.88.35.019
Количество на модель
2
№
11
Название детали
Шайба 8Т
Заводской номер
4598166046
Количество на модель
6
№
12
Название детали
Кронштейн
Заводской номер
80-8101717
Количество на модель
1
№
13
Название детали
Винт
Заводской номер
B.M5-6gx10.58.019
Количество на модель
2
№
14
Название детали
Гайка ГОСТ 5915-70
Заводской номер
М5-6Н.6.019
Количество на модель
2
№
15
Название детали
Шайба С.
Заводской номер
С.5.01.019
Количество на модель
2
№
16
Название детали
Шайба 5Т
Заводской номер
4598166044
Количество на модель
2
№
17
Название детали
Кран
Заводской номер
ПО11
Количество на модель
1
№
18
Название детали
Накладка
Заводской номер
80-8101811
Количество на модель
1
№
19
Название детали
Болт
Заводской номер
М6-6gх16.88.35.019
Количество на модель
10
№
20
Название детали
Гайка
Заводской номер
М6-6Н.6.019
Количество на модель
6
№
21
Название детали
Шайба
Заводской номер
С.6.01.019
Количество на модель
14
№
22
Название детали
Шайба 6Т
Заводской номер
4598166045
Количество на модель
8
№
23
Название детали
Болт
Заводской номер
М8-6gх35.88.35.019
Количество на модель
2
№
24
Название детали
Гайка
Заводской номер
М8-6Н.6.019
Количество на модель
4
№
25
Название детали
Шапка
Заводской номер
А30.04.017-01
Количество на модель
2
№
26
Название детали
Панель
Заводской номер
80-8101810-02
Количество на модель
1
№
27
Название детали
Короб
Заводской номер
344-8101930
Количество на модель
1
№
28
Название детали
Шуруп
Заводской номер
4x10.019
Количество на модель
14
№
29
Название детали
Дефлектор
Заводской номер
2,01576E+11
Количество на модель
2
№
30
Название детали
Фильтр
Заводской номер
80-8104070
Количество на модель
2
№
31
Название детали
Крышка
Заводской номер
80-8101760
Количество на модель
1
№
32
Название детали
Уплотнитель
Заводской номер
80-8101714-04
Количество на модель
1
№
33
Название детали
Болт
Заводской номер
М6-6gх20.88.35.019
Количество на модель
2
№
34
Название детали
Кронштейн
Заводской номер
80-8101952
Количество на модель
1
№
35
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка радиатора-холодильника | 344-8101010 | |||||||
| 1 | Шланг | МЛ127-8101702-02 | 2 | 2 | 1 | |||
| 2 | Хомут «НОРМА» | TORRO20-32/9-C6W | 4 | 4 | 2 | |||
| 3 | Уголок | 80-8101941 | 1 | 1 | 3 | |||
| 4 | Шланг | 1522-8101012-03 | 1 | 1 | 4 | |||
| 5 | Тройник | 344-8101020 | 1 | 1 | 5 | |||
| 6 | Уголок | 80-8101941-01 | 1 | 1 | 6 | |||
| 7 | Хомут «НОРМА» | TORRO50-70/9-C6W | 8 | 8 | 7 | |||
| 8 | Трубка | 3022-8101012 | 1 | 1 | 8 | |||
| 9 | Воздуховод | 1,02114E+11 | 2 | 2 | 9 | |||
| 11 | Болт | M8-6gx20.88.35.019 | 2 | 2 | 11 | |||
| 12 | Шайба 8Т | 4598166046 | 6 | 6 | 12 | |||
| 13 | Кронштейн | 80-8101717 | 1 | 1 | 13 | |||
| 14 | Винт | B.M5-6gx10.58.019 | 2 | 2 | 14 | |||
| 15 | Гайка ГОСТ 5915-70 | М5-6Н.6.019 | 2 | 2 | 15 | |||
| 16 | Шайба С. | С.5.01.019 | 2 | 2 | 16 | |||
| 17 | Шайба 5Т | 4598166044 | 2 | 2 | 17 | |||
| 18 | Кран | ПО11 | 1 | 1 | 18 | |||
| 19 | Накладка | 80-8101811 | 1 | 1 | 19 | |||
| 20 | Болт | М6-6gх16.88.35.019 | 10 | 10 | 20 | |||
| 21 | Гайка | М6-6Н.6.019 | 6 | 6 | 21 | |||
| 22 | Шайба | С.6.01.019 | 14 | 14 | 22 | |||
| 23 | Шайба 6Т | 4598166045 | 8 | 8 | 23 | |||
| 24 | Болт | М8-6gх35.88.35.019 | 2 | 2 | 24 | |||
| 25 | Гайка | М8-6Н.6.019 | 4 | 4 | 25 | |||
| 26 | Шапка | А30.04.017-01 | 2 | 2 | 26 | |||
| 27 | Панель | 80-8101810-02 | 1 | 1 | 27 | |||
| 28 | Короб | 344-8101930 | 1 | 1 | 28 | |||
| 29 | Шуруп | 4x10.019 | 14 | 14 | 29 | |||
| 30 | Дефлектор | 2,01576E+11 | 2 | 2 | 30 | |||
| 31 | Фильтр | 80-8104070 | 2 | 2 | 31 | |||
| 32 | Крышка | 80-8101760 | 1 | 1 | 32 | |||
| 33 | Уплотнитель | 80-8101714-04 | 1 | 1 | 33 | |||
| 34 | Болт | М6-6gх20.88.35.019 | 2 | 2 | 34 | |||
| 35 | Кронштейн | 80-8101952 | 1 | 1 | 35 |
