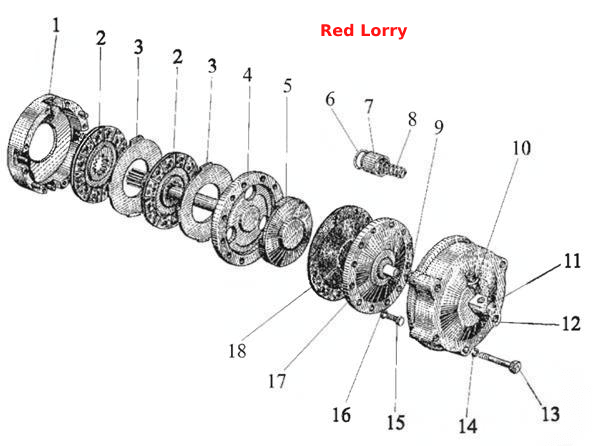

Блокировочная муфта
100%
Название детали
Муфта блокировочная в сборе
Заводской номер
70-2409010-Б
Количество на модель
2
№
Название детали
Корпус муфты
Заводской номер
70-2409015-А
Количество на модель
1
№
1
Название детали
Диск
Заводской номер
70-3502040-01
Количество на модель
2
№
2
Название детали
Диск отжимной
Заводской номер
70-2409028
Количество на модель
2
№
3
Название детали
Вал блокировочный
Заводской номер
70-2409020
Количество на модель
1
№
4
Название детали
Диск нажимной
Заводской номер
70-2409018
Количество на модель
1
№
5
Название детали
КОЛЬЦО
Заводской номер
70-2409033-Б
Количество на модель
1
№
6
Название детали
Втулка
Заводской номер
70-2409027-А
Количество на модель
1
№
7
Название детали
Пружина
Заводской номер
54-06-448-А
Количество на модель
1
№
8
Название детали
Кольцо
Заводской номер
020-025-30-1-4
Количество на модель
1
№
9
Название детали
Штуцер
Заводской номер
70-2409037
Количество на модель
1
№
10
Название детали
Переходник
Заводской номер
70-2409026-Б
Количество на модель
1
№
11
Название детали
Кожух
Заводской номер
354-2400160
Количество на модель
1
№
12
Название детали
Болт
Заводской номер
M12-6gx200.58.019
Количество на модель
5
№
13
Название детали
Шайба 12ОТ
Заводской номер
4598166068
Количество на модель
5
№
14
Название детали
Болт
Заводской номер
M8-6gx40.88.35.019
Количество на модель
8
№
15
Название детали
Шайба 8Т
Заводской номер
4598166046
Количество на модель
8
№
16
Название детали
Крышка диафрагмы
Заводской номер
70-2409030-Б
Количество на модель
1
№
17
Название детали
Диафрагма
Заводской номер
70-2409021
Количество на модель
1
№
18
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Муфта блокировочная в сборе | 70-2409010-Б | 2 | 2 | |||||
| 1 | Корпус муфты | 70-2409015-А | 1 | 1 | 1 | |||
| 2 | Диск | 70-3502040-01 | 2 | 2 | 2 | |||
| 3 | Диск отжимной | 70-2409028 | 2 | 2 | 3 | |||
| 4 | Вал блокировочный | 70-2409020 | 1 | 1 | 4 | |||
| 5 | Диск нажимной | 70-2409018 | 1 | 1 | 5 | |||
| 6 | КОЛЬЦО | 70-2409033-Б | 1 | 1 | 6 | |||
| 7 | Втулка | 70-2409027-А | 1 | 1 | 7 | |||
| 8 | Пружина | 54-06-448-А | 1 | 1 | 8 | |||
| 9 | Кольцо | 020-025-30-1-4 | 1 | 1 | 9 | |||
| 10 | Штуцер | 70-2409037 | 1 | 1 | 10 | |||
| 11 | Переходник | 70-2409026-Б | 1 | 1 | 11 | |||
| 12 | Кожух | 354-2400160 | 1 | 1 | 12 | |||
| 13 | Болт | M12-6gx200.58.019 | 5 | 5 | 13 | |||
| 14 | Шайба 12ОТ | 4598166068 | 5 | 5 | 14 | |||
| 15 | Болт | M8-6gx40.88.35.019 | 8 | 8 | 15 | |||
| 16 | Шайба 8Т | 4598166046 | 8 | 8 | 16 | |||
| 17 | Крышка диафрагмы | 70-2409030-Б | 1 | 1 | 17 | |||
| 18 | Диафрагма | 70-2409021 | 1 | 1 | 18 |
