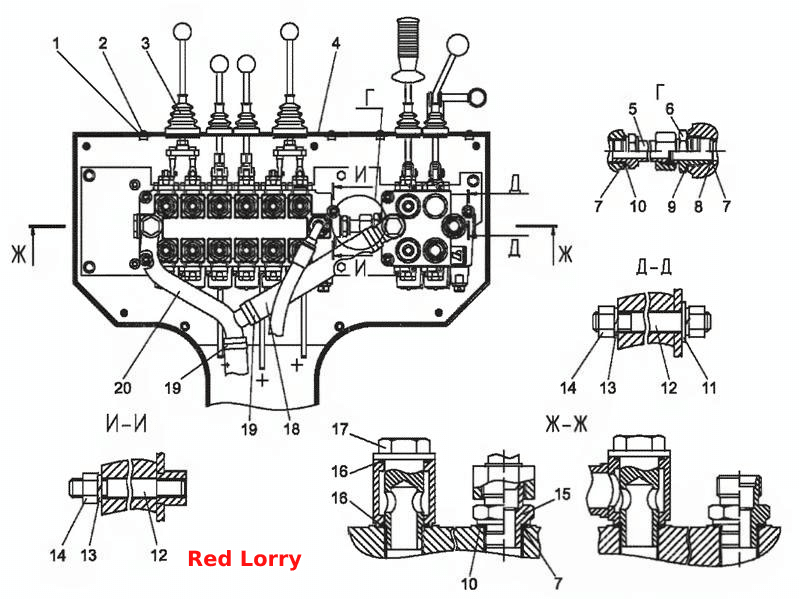

Установка распределителей (с манипулятором LIV с распределителем RS276)
100%
Название детали
Установка распределителей
Заводской номер
354М1-3400250-01
Количество на модель
1
№
Название детали
Шайба
Заводской номер
С5.01.019
Количество на модель
8
№
1
Название детали
Винт
Заводской номер
B.M5-6gx16.58.019
Количество на модель
8
№
2
Название детали
чехол
Заводской номер
354-3405268
Количество на модель
4
№
3
Название детали
Крышка
Заводской номер
МЛ131-3400490
Количество на модель
1
№
4
Название детали
Переходник
Заводской номер
354М1-3400270
Количество на модель
1
№
5
Название детали
Проходчик
Заводской номер
354М1-3400251
Количество на модель
1
№
6
Название детали
Кольцо
Заводской номер
024-028-25-2-2
Количество на модель
3
№
7
Название детали
Фторопластовая шайба
Заводской номер
354М1-3400252
Количество на модель
1
№
8
Название детали
Кольцо
Заводской номер
032-036-25-2-4
Количество на модель
3
№
9
Название детали
Кольцо защитное
Заводской номер
МЛ131-3400022
Количество на модель
2
№
10
Название детали
Шайба
Заводской номер
С10.01.019
Количество на модель
6
№
11
Название детали
Шпилька
Заводской номер
МЛ131-3400249
Количество на модель
3
№
12
Название детали
Шайба 10ОТ
Заводской номер
4598166067
Количество на модель
17
№
13
Название детали
Гайка
Заводской номер
М10-6Н.6.019
Количество на модель
9
№
14
Название детали
Проходник ввертной
Заводской номер
424-3400039
Количество на модель
1
№
15
Название детали
Кольцо
Заводской номер
030-034-25-2-2
Количество на модель
2
№
16
Название детали
Зажимной болт
Заводской номер
МЛ131-3400262
Количество на модель
1
№
17
Название детали
Рукав
Заводской номер
МЛ131-3400034-01
Количество на модель
1
№
18
Название детали
Хомут NORMA TORRO
Заводской номер
32-50/9-C6W
Количество на модель
5
№
19
Название детали
Тройник
Заводской номер
МЛ131-3400070
Количество на модель
1
№
20
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка распределителей | 354М1-3400250-01 | 1 | 1 | |||||
| 1 | Шайба | С5.01.019 | 8 | 8 | 1 | |||
| 2 | Винт | B.M5-6gx16.58.019 | 8 | 8 | 2 | |||
| 3 | чехол | 354-3405268 | 4 | 4 | 3 | |||
| 4 | Крышка | МЛ131-3400490 | 1 | 1 | 4 | |||
| 5 | Переходник | 354М1-3400270 | 1 | 1 | 5 | |||
| 6 | Проходчик | 354М1-3400251 | 1 | 1 | 6 | |||
| 7 | Кольцо | 024-028-25-2-2 | 3 | 3 | 7 | |||
| 8 | Фторопластовая шайба | 354М1-3400252 | 1 | 1 | 8 | |||
| 9 | Кольцо | 032-036-25-2-4 | 3 | 3 | 9 | |||
| 10 | Кольцо защитное | МЛ131-3400022 | 2 | 2 | 10 | |||
| 11 | Шайба | С10.01.019 | 6 | 6 | 11 | |||
| 12 | Шпилька | МЛ131-3400249 | 3 | 3 | 12 | |||
| 13 | Шайба 10ОТ | 4598166067 | 17 | 17 | 13 | |||
| 14 | Гайка | М10-6Н.6.019 | 9 | 9 | 14 | |||
| 15 | Проходник ввертной | 424-3400039 | 1 | 1 | 15 | |||
| 16 | Кольцо | 030-034-25-2-2 | 2 | 2 | 16 | |||
| 17 | Зажимной болт | МЛ131-3400262 | 1 | 1 | 17 | |||
| 18 | Рукав | МЛ131-3400034-01 | 1 | 1 | 18 | |||
| 19 | Хомут NORMA TORRO | 32-50/9-C6W | 5 | 5 | 19 | |||
| 20 | Тройник | МЛ131-3400070 | 1 | 1 | 20 |
