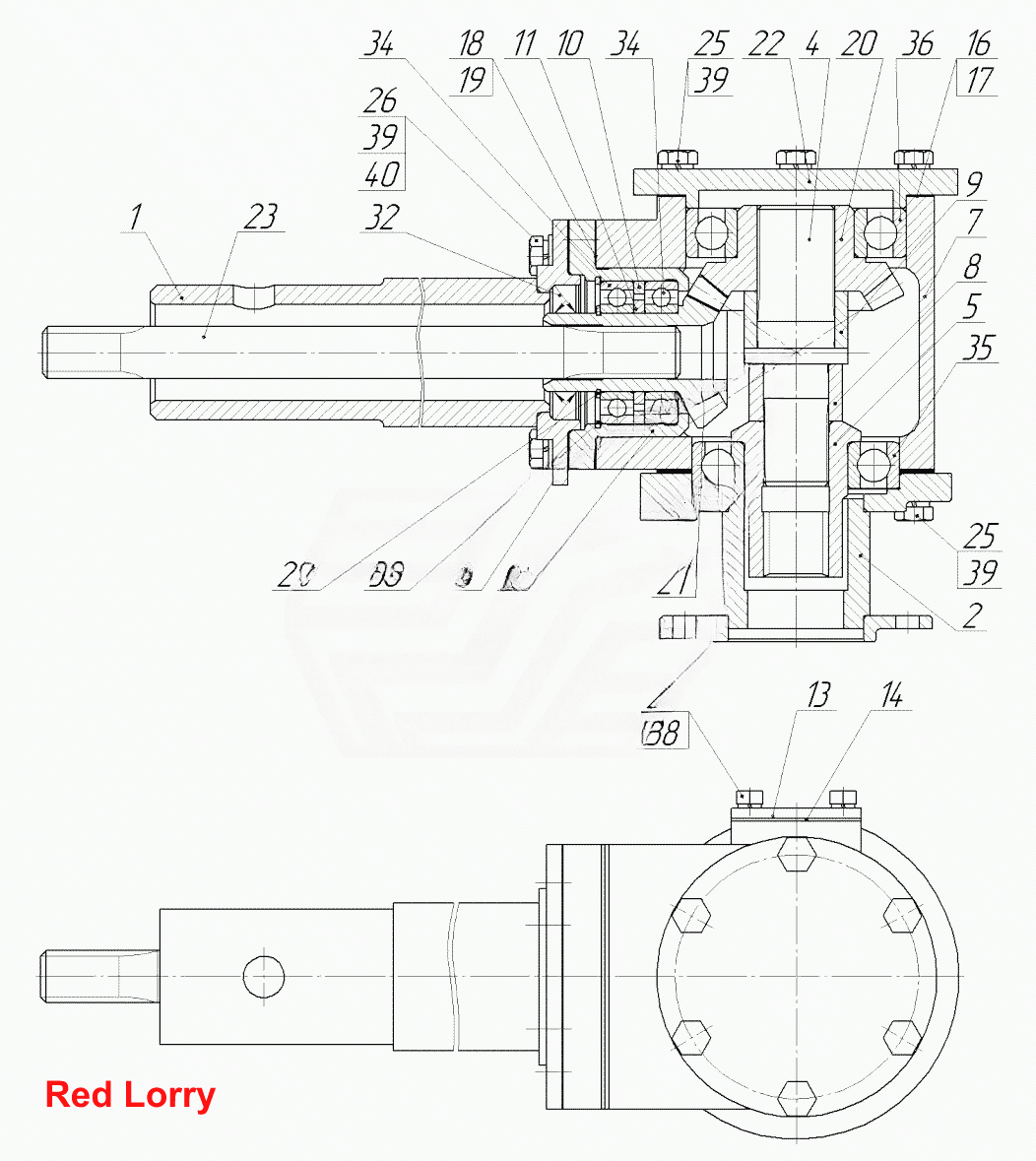

Штанговый редуктор
100%
Название детали
Редуктор
Заводской номер
ЩКМ-01.000
Количество на модель
№
Название детали
Хвостовик
Заводской номер
ЩКМ-01.100
Количество на модель
1
№
1
Название детали
Переходник
Заводской номер
ЩКМ-01.200
Количество на модель
1
№
2
Название детали
ВАЛ
Заводской номер
ФР-00.102-Б
Количество на модель
1
№
4
Название детали
Втулка
Заводской номер
ФР-00.103-Б
Количество на модель
1
№
5
Название детали
Корпус подшипника
Заводской номер
ФР-00.104
Количество на модель
1
№
6
Название детали
корпус
Заводской номер
ФР-00.105
Количество на модель
1
№
7
Название детали
КОЛЬЦО
Заводской номер
ФР-00.107
Количество на модель
1
№
8
Название детали
КОЛЬЦО
Заводской номер
ФР-00.108
Количество на модель
1
№
9
Название детали
КОЛЬЦО
Заводской номер
ФР-00.109
Количество на модель
1
№
10
Название детали
КОЛЬЦО
Заводской номер
ФР-00.111
Количество на модель
1
№
11
Название детали
Крышка
Заводской номер
ФР-00.113
Количество на модель
1
№
13
Название детали
прокладка
Заводской номер
ФР-00.114
Количество на модель
1
№
14
Название детали
прокладка
Заводской номер
ФР-00.115
Количество на модель
1
№
15
Название детали
Прокладка регулировочная
Заводской номер
ФР-00.116
Количество на модель
8
№
16
Название детали
Прокладка регулировочная
Заводской номер
ФР-00.116-01
Количество на модель
8
№
17
Название детали
Прокладка регулировочная
Заводской номер
ФР-00.117
Количество на модель
4
№
18
Название детали
Прокладка регулировочная
Заводской номер
ФР-00.117-01
Количество на модель
4
№
19
Название детали
Шестерня
Заводской номер
ФР-00.119-Б
Количество на модель
1
№
20
Название детали
Шестерня
Заводской номер
ФР-00.128
Количество на модель
1
№
21
Название детали
Крышка
Заводской номер
ЩКМ-01.001
Количество на модель
1
№
22
Название детали
ВАЛ
Заводской номер
ЩКМ-01.002
Количество на модель
1
№
23
Название детали
Болт
Заводской номер
С00088
Количество на модель
12
№
25
Название детали
Болт
Заводской номер
С00092
Количество на модель
6
№
26
Название детали
Болт М6-6gх12.88.019
Заводской номер
911000
Количество на модель
4
№
27
Название детали
КОЛЬЦО
Заводской номер
С00324
Количество на модель
1
№
29
Название детали
КОЛЬЦО
Заводской номер
915263
Количество на модель
1
№
30
Название детали
Манжета
Заводской номер
942105
Количество на модель
1
№
32
Название детали
Подшипник
Заводской номер
6921007
Количество на модель
2
№
34
Название детали
Подшипник
Заводской номер
С00460
Количество на модель
1
№
35
Название детали
Подшипник
Заводской номер
С00465
Количество на модель
1
№
36
Название детали
Шайба 6Т
Заводской номер
6916245
Количество на модель
4
№
38
Название детали
Шайба
Заводской номер
6916290
Количество на модель
18
№
39
Название детали
Шайба С 8.01.019
Заводской номер
916053
Количество на модель
6
№
40
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Редуктор | ЩКМ-01.000 | |||||||
| 1 | Хвостовик | ЩКМ-01.100 | 1 | 1 | 1 | |||
| 2 | Переходник | ЩКМ-01.200 | 1 | 1 | 2 | |||
| 4 | ВАЛ | ФР-00.102-Б | 1 | 1 | 4 | |||
| 5 | Втулка | ФР-00.103-Б | 1 | 1 | 5 | |||
| 6 | Корпус подшипника | ФР-00.104 | 1 | 1 | 6 | |||
| 7 | корпус | ФР-00.105 | 1 | 1 | 7 | |||
| 8 | КОЛЬЦО | ФР-00.107 | 1 | 1 | 8 | |||
| 9 | КОЛЬЦО | ФР-00.108 | 1 | 1 | 9 | |||
| 10 | КОЛЬЦО | ФР-00.109 | 1 | 1 | 10 | |||
| 11 | КОЛЬЦО | ФР-00.111 | 1 | 1 | 11 | |||
| 13 | Крышка | ФР-00.113 | 1 | 1 | 13 | |||
| 14 | прокладка | ФР-00.114 | 1 | 1 | 14 | |||
| 15 | прокладка | ФР-00.115 | 1 | 1 | 15 | |||
| 16 | Прокладка регулировочная | ФР-00.116 | 8 | 8 | 16 | |||
| 17 | Прокладка регулировочная | ФР-00.116-01 | 8 | 8 | 17 | |||
| 18 | Прокладка регулировочная | ФР-00.117 | 4 | 4 | 18 | |||
| 19 | Прокладка регулировочная | ФР-00.117-01 | 4 | 4 | 19 | |||
| 20 | Шестерня | ФР-00.119-Б | 1 | 1 | 20 | |||
| 21 | Шестерня | ФР-00.128 | 1 | 1 | 21 | |||
| 22 | Крышка | ЩКМ-01.001 | 1 | 1 | 22 | |||
| 23 | ВАЛ | ЩКМ-01.002 | 1 | 1 | 23 | |||
| 25 | Болт | С00088 | 12 | 12 | 25 | |||
| 26 | Болт | С00092 | 6 | 6 | 26 | |||
| 27 | Болт М6-6gх12.88.019 | 911000 | 4 | 4 | 27 | |||
| 29 | КОЛЬЦО | С00324 | 1 | 1 | 29 | |||
| 30 | КОЛЬЦО | 915263 | 1 | 1 | 30 | |||
| 32 | Манжета | 942105 | 1 | 1 | 32 | |||
| 34 | Подшипник | 6921007 | 2 | 2 | 34 | |||
| 35 | Подшипник | С00460 | 1 | 1 | 35 | |||
| 36 | Подшипник | С00465 | 1 | 1 | 36 | |||
| 38 | Шайба 6Т | 6916245 | 4 | 4 | 38 | |||
| 39 | Шайба | 6916290 | 18 | 18 | 39 | |||
| 40 | Шайба С 8.01.019 | 916053 | 6 | 6 | 40 |
