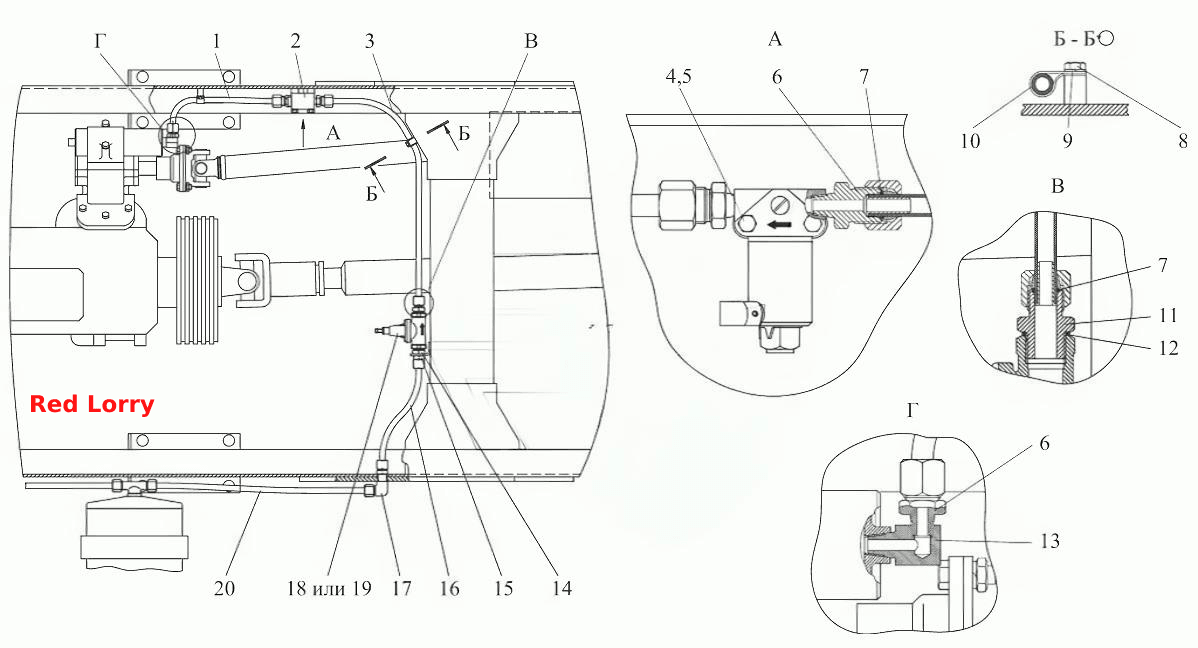

Пневмосистема управления приводом насосного агрегата М-
100%
Название детали
Трубопровод
Заводской номер
373М-1301020
Количество на модель
1
№
1
Название детали
Клапан электромагнитный малогабаритный
Заводской номер
КЭМ28
Количество на модель
1
№
2
Название детали
Трубопровод
Заводской номер
373М-1301050
Количество на модель
1
№
3
Название детали
Болт М8-6gx45.88.35.019
Заводской номер
БолтМ8-6gx45.88.35.019
Количество на модель
2
№
4
Название детали
Шайба 8Т
Заводской номер
4598166046
Количество на модель
2
№
5
Название детали
Переходник
Заводской номер
373M-1301013
Количество на модель
3
№
6
Название детали
Кольцо- -
Заводской номер
Кольцо012-015-19-2-4
Количество на модель
8
№
7
Название детали
Болт
Заводской номер
БолтМ6-6gx12.88.35.019
Количество на модель
2
№
8
Название детали
Шайба 6Т
Заводской номер
4598166045
Количество на модель
2
№
9
Название детали
Хомутик
Заводской номер
52.98.710-05
Количество на модель
2
№
10
Название детали
Штуцер
Заводской номер
373M-1301011
Количество на модель
1
№
11
Название детали
Прокладка
Заводской номер
В50-3522023
Количество на модель
2
№
12
Название детали
Угольник
Заводской номер
364-3500003
Количество на модель
1
№
13
Название детали
Штуцер
Заводской номер
373M-1301011-01
Количество на модель
1
№
14
Название детали
Гайка Mx-H.
Заводской номер
ГайкаМ20х1.5-6Н.6.019
Количество на модель
2
№
15
Название детали
Трубопровод
Заводской номер
373М-1301040
Количество на модель
1
№
16
Название детали
Штуцер поворотный
Заводской номер
373M-1301012
Количество на модель
1
№
17
Название детали
Клапан защитный одинарный в сборе
Заводской номер
100-3515010
Количество на модель
1
№
18
Название детали
Клапан защитный одинарный
Заводской номер
100-3515010-01
Количество на модель
1
№
19
Название детали
Трубопровод
Заводской номер
373М-1301030
Количество на модель
1
№
20
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубопровод | 373М-1301020 | 1 | 1 | 1 | |||
| 2 | Клапан электромагнитный малогабаритный | КЭМ28 | 1 | 1 | 2 | |||
| 3 | Трубопровод | 373М-1301050 | 1 | 1 | 3 | |||
| 4 | Болт М8-6gx45.88.35.019 | БолтМ8-6gx45.88.35.019 | 2 | 2 | 4 | |||
| 5 | Шайба 8Т | 4598166046 | 2 | 2 | 5 | |||
| 6 | Переходник | 373M-1301013 | 3 | 3 | 6 | |||
| 7 | Кольцо- - | Кольцо012-015-19-2-4 | 8 | 8 | 7 | |||
| 8 | Болт | БолтМ6-6gx12.88.35.019 | 2 | 2 | 8 | |||
| 9 | Шайба 6Т | 4598166045 | 2 | 2 | 9 | |||
| 10 | Хомутик | 52.98.710-05 | 2 | 2 | 10 | |||
| 11 | Штуцер | 373M-1301011 | 1 | 1 | 11 | |||
| 12 | Прокладка | В50-3522023 | 2 | 2 | 12 | |||
| 13 | Угольник | 364-3500003 | 1 | 1 | 13 | |||
| 14 | Штуцер | 373M-1301011-01 | 1 | 1 | 14 | |||
| 15 | Гайка Mx-H. | ГайкаМ20х1.5-6Н.6.019 | 2 | 2 | 15 | |||
| 16 | Трубопровод | 373М-1301040 | 1 | 1 | 16 | |||
| 17 | Штуцер поворотный | 373M-1301012 | 1 | 1 | 17 | |||
| 18 | Клапан защитный одинарный в сборе | 100-3515010 | 1 | 1 | 18 | |||
| 19 | Клапан защитный одинарный | 100-3515010-01 | 1 | 1 | 19 | |||
| 20 | Трубопровод | 373М-1301030 | 1 | 1 | 20 |
