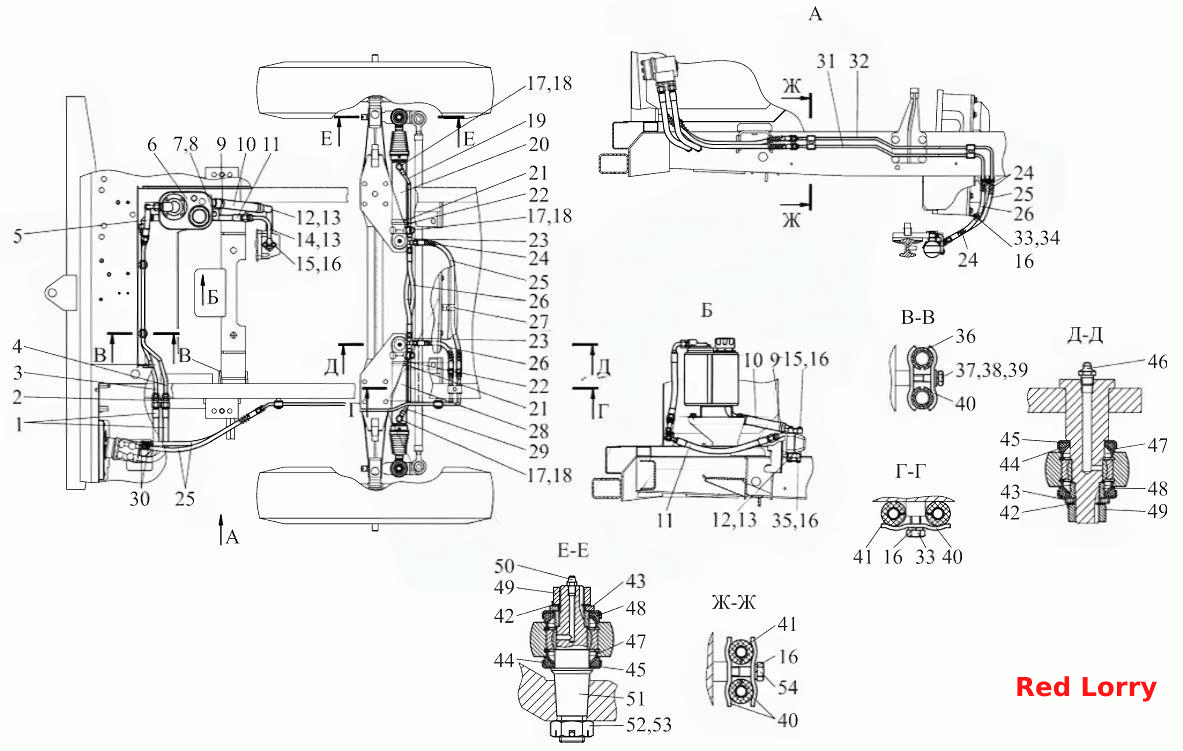

Гидросистема рулевого управления ШМ- - Б
100%
Название детали
Рукав высокого давления
Заводской номер
Ш353М-3407150
Количество на модель
2
№
1
Название детали
Орех
Заводской номер
Ш353М-3407017
Количество на модель
2
№
2
Название детали
Трубопровод
Заводской номер
Ш353М-3407220
Количество на модель
1
№
3
Название детали
Трубопровод
Заводской номер
Ш353М-3407210
Количество на модель
1
№
4
Название детали
Рукав высокого давления
Заводской номер
Ш353М-3407160
Количество на модель
1
№
5
Название детали
Бак рулевого управления
Заводской номер
Ш353М-3407100
Количество на модель
1
№
6
Название детали
Болт
Заводской номер
БолтМ12-6gх25.88.35.019
Количество на модель
2
№
7
Название детали
Шайба 12ОТ
Заводской номер
4598166068
Количество на модель
2
№
8
Название детали
Хомут
Заводской номер
TORRO25-40/971
Количество на модель
2
№
9
Название детали
Рукав
Заводской номер
Ш353М-3407011
Количество на модель
1
№
10
Название детали
Рукав высокого давления
Заводской номер
Ш353М-3407160-01
Количество на модель
1
№
11
Название детали
Трубопровод
Заводской номер
Ш353М-3407205
Количество на модель
1
№
12
Название детали
Кольцо
Заводской номер
Кольцо017-022-30-1-4
Количество на модель
2
№
13
Название детали
Трубопровод
Заводской номер
Ш353М-3407200-Б
Количество на модель
1
№
14
Название детали
Болт
Заводской номер
БолтМ8-6gх30.88.35.019
Количество на модель
2
№
15
Название детали
Шайба 8Т
Заводской номер
4598166046
Количество на модель
8
№
16
Название детали
Шайба
Заводской номер
Ф80-3407114
Количество на модель
8
№
17
Название детали
Болт
Заводской номер
Ф80-3407201
Количество на модель
4
№
18
Название детали
Трубопровод
Заводской номер
Ш353М-3407240-01
Количество на модель
1
№
19
Название детали
Гидроцилиндр
Заводской номер
Ш353М-3407040-А
Количество на модель
1
№
20
Название детали
Хомут
Заводской номер
TORRO50-70/971
Количество на модель
2
№
21
Название детали
Прижим
Заводской номер
Ш353М-3407018
Количество на модель
2
№
22
Название детали
Тройник
Заводской номер
Ш353М-3404060
Количество на модель
2
№
23
Название детали
Оболочка
Заводской номер
354-3500309-Б
Количество на модель
3
№
24
Название детали
Рукав высокого давления
Заводской номер
925-3407100
Количество на модель
3
№
25
Название детали
Рукав высокого давления
Заводской номер
925-3407100-06
Количество на модель
3
№
26
Название детали
Кронштейн
Заводской номер
Ш353М-3407190
Количество на модель
1
№
27
Название детали
Гидроцилиндр
Заводской номер
Ш353М-3407040-А-01
Количество на модель
1
№
28
Название детали
Трубопровод
Заводской номер
Ш353М-3407240
Количество на модель
1
№
29
Название детали
Хомут
Заводской номер
МЛ131-3400191
Количество на модель
1
№
30
Название детали
Трубопровод
Заводской номер
Ш353М-3407235
Количество на модель
1
№
31
Название детали
Трубопровод
Заводской номер
Ш353М-3407230
Количество на модель
1
№
32
Название детали
Болт
Заводской номер
БолтМ8-6gх16.88.35.019
Количество на модель
2
№
33
Название детали
Шайба
Заводской номер
ШайбаС8.01.019
Количество на модель
1
№
34
Название детали
Болт
Заводской номер
БолтМ8-6gх40.88.35.019
Количество на модель
2
№
35
Название детали
Втулка
Заводской номер
70-3506027
Количество на модель
4
№
36
Название детали
Болт
Заводской номер
БолтМ6-6gх40.88.35.019
Количество на модель
2
№
37
Название детали
Шайба
Заводской номер
ШайбаС6.01.019
Количество на модель
2
№
38
Название детали
Шайба 6Т
Заводской номер
4598166045
Количество на модель
2
№
39
Название детали
Планка
Заводской номер
70-3407146
Количество на модель
9
№
40
Название детали
Втулка
Заводской номер
354-3405017
Количество на модель
6
№
41
Название детали
Шайба стопорная
Заводской номер
Ф80-3405103
Количество на модель
4
№
42
Название детали
Шайба
Заводской номер
ШайбаС20.01.019
Количество на модель
4
№
43
Название детали
Уплотнитель
Заводской номер
Ф80-3405109
Количество на модель
8
№
44
Название детали
Чашка уплотнительная
Заводской номер
Ф80-3405108
Количество на модель
8
№
45
Название детали
Масленка1.3.Ц9.хр
Заводской номер
Масленка1.3.Ц9.хр
Количество на модель
2
№
46
Название детали
Втулка сферическая
Заводской номер
Ф80-3405107
Количество на модель
8
№
47
Название детали
Втулка
Заводской номер
Ф80-3405102-В
Количество на модель
4
№
48
Название детали
Гайка Mx-H.
Заводской номер
ГайкаМ20х1.5-6Н.6.019
Количество на модель
4
№
49
Название детали
Масленка
Заводской номер
Масленка1.1.Ц9.хр
Количество на модель
2
№
50
Название детали
Палец
Заводской номер
Ф80-3405101-Б
Количество на модель
2
№
51
Название детали
Гайка Mx-H.
Заводской номер
ГайкаМ20х1.5-6Н.04.019
Количество на модель
2
№
52
Название детали
Шплинт
Заводской номер
Шплинт4х36.019
Количество на модель
2
№
53
Название детали
Болт
Заводской номер
БолтМ8-6gх35.88.35.019
Количество на модель
2
№
54
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Рукав высокого давления | Ш353М-3407150 | 2 | 2 | 1 | |||
| 2 | Орех | Ш353М-3407017 | 2 | 2 | 2 | |||
| 3 | Трубопровод | Ш353М-3407220 | 1 | 1 | 3 | |||
| 4 | Трубопровод | Ш353М-3407210 | 1 | 1 | 4 | |||
| 5 | Рукав высокого давления | Ш353М-3407160 | 1 | 1 | 5 | |||
| 6 | Бак рулевого управления | Ш353М-3407100 | 1 | 1 | 6 | |||
| 7 | Болт | БолтМ12-6gх25.88.35.019 | 2 | 2 | 7 | |||
| 8 | Шайба 12ОТ | 4598166068 | 2 | 2 | 8 | |||
| 9 | Хомут | TORRO25-40/971 | 2 | 2 | 9 | |||
| 10 | Рукав | Ш353М-3407011 | 1 | 1 | 10 | |||
| 11 | Рукав высокого давления | Ш353М-3407160-01 | 1 | 1 | 11 | |||
| 12 | Трубопровод | Ш353М-3407205 | 1 | 1 | 12 | |||
| 13 | Кольцо | Кольцо017-022-30-1-4 | 2 | 2 | 13 | |||
| 14 | Трубопровод | Ш353М-3407200-Б | 1 | 1 | 14 | |||
| 15 | Болт | БолтМ8-6gх30.88.35.019 | 2 | 2 | 15 | |||
| 16 | Шайба 8Т | 4598166046 | 8 | 8 | 16 | |||
| 17 | Шайба | Ф80-3407114 | 8 | 8 | 17 | |||
| 18 | Болт | Ф80-3407201 | 4 | 4 | 18 | |||
| 19 | Трубопровод | Ш353М-3407240-01 | 1 | 1 | 19 | |||
| 20 | Гидроцилиндр | Ш353М-3407040-А | 1 | 1 | 20 | |||
| 21 | Хомут | TORRO50-70/971 | 2 | 2 | 21 | |||
| 22 | Прижим | Ш353М-3407018 | 2 | 2 | 22 | |||
| 23 | Тройник | Ш353М-3404060 | 2 | 2 | 23 | |||
| 24 | Оболочка | 354-3500309-Б | 3 | 3 | 24 | |||
| 25 | Рукав высокого давления | 925-3407100 | 3 | 3 | 25 | |||
| 26 | Рукав высокого давления | 925-3407100-06 | 3 | 3 | 26 | |||
| 27 | Кронштейн | Ш353М-3407190 | 1 | 1 | 27 | |||
| 28 | Гидроцилиндр | Ш353М-3407040-А-01 | 1 | 1 | 28 | |||
| 29 | Трубопровод | Ш353М-3407240 | 1 | 1 | 29 | |||
| 30 | Хомут | МЛ131-3400191 | 1 | 1 | 30 | |||
| 31 | Трубопровод | Ш353М-3407235 | 1 | 1 | 31 | |||
| 32 | Трубопровод | Ш353М-3407230 | 1 | 1 | 32 | |||
| 33 | Болт | БолтМ8-6gх16.88.35.019 | 2 | 2 | 33 | |||
| 34 | Шайба | ШайбаС8.01.019 | 1 | 1 | 34 | |||
| 35 | Болт | БолтМ8-6gх40.88.35.019 | 2 | 2 | 35 | |||
| 36 | Втулка | 70-3506027 | 4 | 4 | 36 | |||
| 37 | Болт | БолтМ6-6gх40.88.35.019 | 2 | 2 | 37 | |||
| 38 | Шайба | ШайбаС6.01.019 | 2 | 2 | 38 | |||
| 39 | Шайба 6Т | 4598166045 | 2 | 2 | 39 | |||
| 40 | Планка | 70-3407146 | 9 | 9 | 40 | |||
| 41 | Втулка | 354-3405017 | 6 | 6 | 41 | |||
| 42 | Шайба стопорная | Ф80-3405103 | 4 | 4 | 42 | |||
| 43 | Шайба | ШайбаС20.01.019 | 4 | 4 | 43 | |||
| 44 | Уплотнитель | Ф80-3405109 | 8 | 8 | 44 | |||
| 45 | Чашка уплотнительная | Ф80-3405108 | 8 | 8 | 45 | |||
| 46 | Масленка1.3.Ц9.хр | Масленка1.3.Ц9.хр | 2 | 2 | 46 | |||
| 47 | Втулка сферическая | Ф80-3405107 | 8 | 8 | 47 | |||
| 48 | Втулка | Ф80-3405102-В | 4 | 4 | 48 | |||
| 49 | Гайка Mx-H. | ГайкаМ20х1.5-6Н.6.019 | 4 | 4 | 49 | |||
| 50 | Масленка | Масленка1.1.Ц9.хр | 2 | 2 | 50 | |||
| 51 | Палец | Ф80-3405101-Б | 2 | 2 | 51 | |||
| 52 | Гайка Mx-H. | ГайкаМ20х1.5-6Н.04.019 | 2 | 2 | 52 | |||
| 53 | Шплинт | Шплинт4х36.019 | 2 | 2 | 53 | |||
| 54 | Болт | БолтМ8-6gх35.88.35.019 | 2 | 2 | 54 |
