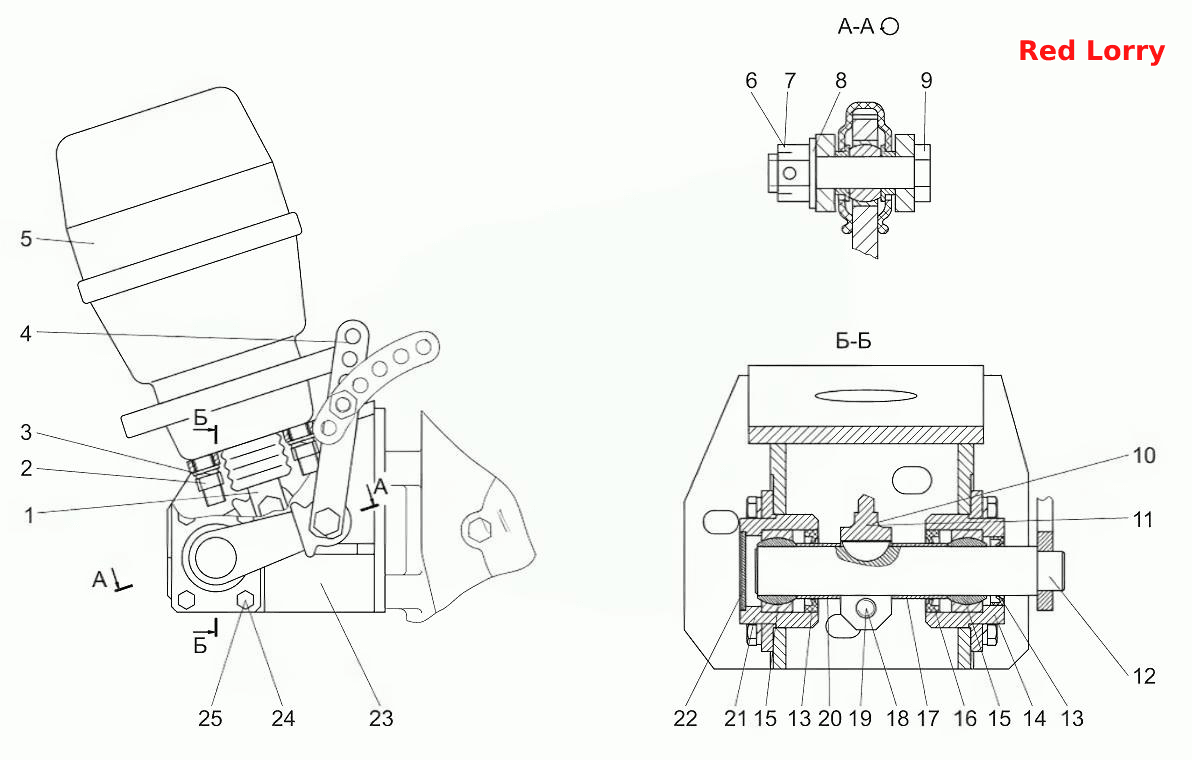

Механизм управления стояночным тормозом ШМ-
100%
Название детали
Вилка
Заводской номер
353-3502183
Количество на модель
1
№
1
Название детали
Гайка Мх, Н.
Заводской номер
ГайкаМ12х1,25-6Н.8.35.019
Количество на модель
2
№
2
Название детали
Шайба 12ОТ
Заводской номер
4598166068
Количество на модель
2
№
3
Название детали
Тяга
Заводской номер
Ш353М-3508012
Количество на модель
1
№
4
Название детали
Камера тормозная с пружинным энергоаккумулятором
Заводской номер
4540-3519110-20
Количество на модель
1
№
5
Название детали
Гайка
Заводской номер
ГайкаМ12х1,25-6Н.04.019
Количество на модель
2
№
6
Название детали
Шплинт х
Заводской номер
Шплинт2,5х25.019
Количество на модель
2
№
7
Название детали
Шайба
Заводской номер
ШайбаС12.01.019
Количество на модель
2
№
8
Название детали
Вот
Заводской номер
353-3502013
Количество на модель
2
№
9
Название детали
Рычаг
Заводской номер
Ш353М-3508080
Количество на модель
№
10
Название детали
Шпонка 6х10
Заводской номер
Шпонка6х10
Количество на модель
1
№
11
Название детали
Вал с рычагом
Заводской номер
Ш353М-3508070
Количество на модель
1
№
12
Название детали
Манжета
Заводской номер
Ш353М-1301535
Количество на модель
2
№
13
Название детали
корпус
Заводской номер
Ш353М-3508065
Количество на модель
1
№
14
Название детали
Подшипник
Заводской номер
ШСП-25
Количество на модель
2
№
15
Название детали
Манжета
Заводской номер
Ш353М-1301435
Количество на модель
1
№
16
Название детали
Втулка
Заводской номер
Ш353М-3508021-01
Количество на модель
1
№
17
Название детали
Болт
Заводской номер
БолтМ10-6gх35.88.35.019
Количество на модель
1
№
18
Название детали
Шайба 10ОТ
Заводской номер
4598166067
Количество на модель
1
№
19
Название детали
Втулка
Заводской номер
Ш353М-3508021
Количество на модель
1
№
20
Название детали
корпус
Заводской номер
Ш353М-3508055
Количество на модель
1
№
21
Название детали
Заглушка
Заводской номер
40-08пс.Ц9.хр.
Количество на модель
1
№
22
Название детали
Кронштейн
Заводской номер
Ш353М-3508040
Количество на модель
1
№
23
Название детали
Болт
Заводской номер
БолтМ8-6gх16.88.35.019
Количество на модель
8
№
24
Название детали
Шайба 8Т
Заводской номер
4598166046
Количество на модель
8
№
25
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Вилка | 353-3502183 | 1 | 1 | 1 | |||
| 2 | Гайка Мх, Н. | ГайкаМ12х1,25-6Н.8.35.019 | 2 | 2 | 2 | |||
| 3 | Шайба 12ОТ | 4598166068 | 2 | 2 | 3 | |||
| 4 | Тяга | Ш353М-3508012 | 1 | 1 | 4 | |||
| 5 | Камера тормозная с пружинным энергоаккумулятором | 4540-3519110-20 | 1 | 1 | 5 | |||
| 6 | Гайка | ГайкаМ12х1,25-6Н.04.019 | 2 | 2 | 6 | |||
| 7 | Шплинт х | Шплинт2,5х25.019 | 2 | 2 | 7 | |||
| 8 | Шайба | ШайбаС12.01.019 | 2 | 2 | 8 | |||
| 9 | Вот | 353-3502013 | 2 | 2 | 9 | |||
| 10 | Рычаг | Ш353М-3508080 | 10 | |||||
| 11 | Шпонка 6х10 | Шпонка6х10 | 1 | 1 | 11 | |||
| 12 | Вал с рычагом | Ш353М-3508070 | 1 | 1 | 12 | |||
| 13 | Манжета | Ш353М-1301535 | 2 | 2 | 13 | |||
| 14 | корпус | Ш353М-3508065 | 1 | 1 | 14 | |||
| 15 | Подшипник | ШСП-25 | 2 | 2 | 15 | |||
| 16 | Манжета | Ш353М-1301435 | 1 | 1 | 16 | |||
| 17 | Втулка | Ш353М-3508021-01 | 1 | 1 | 17 | |||
| 18 | Болт | БолтМ10-6gх35.88.35.019 | 1 | 1 | 18 | |||
| 19 | Шайба 10ОТ | 4598166067 | 1 | 1 | 19 | |||
| 20 | Втулка | Ш353М-3508021 | 1 | 1 | 20 | |||
| 21 | корпус | Ш353М-3508055 | 1 | 1 | 21 | |||
| 22 | Заглушка | 40-08пс.Ц9.хр. | 1 | 1 | 22 | |||
| 23 | Кронштейн | Ш353М-3508040 | 1 | 1 | 23 | |||
| 24 | Болт | БолтМ8-6gх16.88.35.019 | 8 | 8 | 24 | |||
| 25 | Шайба 8Т | 4598166046 | 8 | 8 | 25 |
