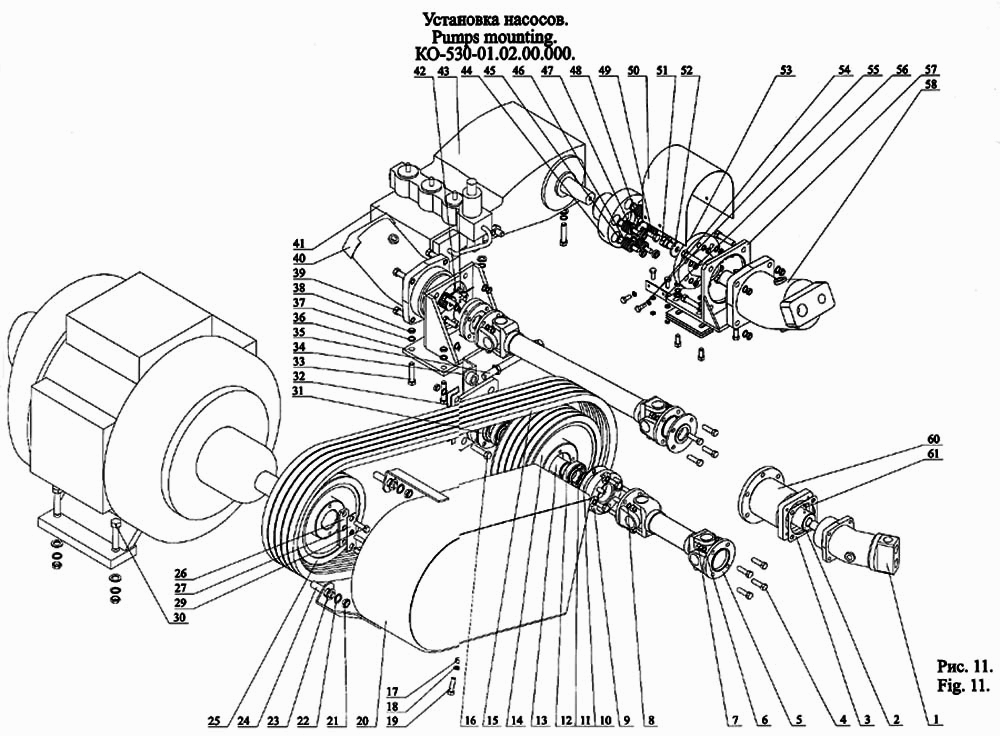

Установка насосов КО- -
100%
Название детали
Насос
Заводской номер
210.12.12.00522-1.016-234-87
Количество на модель
1
№
1
Название детали
Кронштейн
Заводской номер
КО-530-01.02.00.008
Количество на модель
1
№
2
Название детали
прокладка
Заводской номер
КО-530-01.02.00.009
Количество на модель
1
№
3
Название детали
Болт Mxx
Заводской номер
КО-806.02.00.007
Количество на модель
8
№
4
Название детали
Вал карданный
Заводской номер
КО-530-01.02.04.000
Количество на модель
1
№
5
Название детали
Шайба
Заводской номер
6402.12.65Г.019
Количество на модель
4
№
6
Название детали
Гайка специальная
Заводской номер
РК12-000.003
Количество на модель
16
№
7
Название детали
Шайба
Заводской номер
6402.10.65Г.019
Количество на модель
14
№
8
Название детали
Фланец
Заводской номер
КО-530-01.02.01.100
Количество на модель
1
№
9
Название детали
прокладка
Заводской номер
КО-530-01.02.01.002
Количество на модель
2
№
10
Название детали
КОЛЬЦО
Заводской номер
13940.А30
Количество на модель
1
№
11
Название детали
Подшипник
Заводской номер
8338.306
Количество на модель
2
№
12
Название детали
Вот
Заводской номер
КО-530-01.02.01.200
Количество на модель
1
№
13
Название детали
Шкив
Заводской номер
КО-530-01.02.01.001
Количество на модель
1
№
14
Название детали
Ремень
Заводской номер
12841.В(Б)2500Г
Количество на модель
5
№
15
Название детали
Болт
Заводской номер
7798.М16-6gх50.56.019
Количество на модель
4
№
16
Название детали
Орех
Заводской номер
5915.М10-6Н.6.019
Количество на модель
4
№
17
Название детали
Шайба
Заводской номер
6958.С.10.02.019
Количество на модель
2
№
18
Название детали
Болт
Заводской номер
7798.М10-6gх25.56.019
Количество на модель
4
№
19
Название детали
Ограждение
Заводской номер
КО-530-01.02.03.000
Количество на модель
1
№
20
Название детали
Орех
Заводской номер
5915.М16-6Н.6.019
Количество на модель
10
№
21
Название детали
Шайба
Заводской номер
6402.16.65Г.019
Количество на модель
10
№
22
Название детали
Шайба
Заводской номер
11371.С.16.02.019
Количество на модель
10
№
23
Название детали
Шпилька
Заводской номер
КО-530-01.02.00.010
Количество на модель
2
№
24
Название детали
Шкив
Заводской номер
КО-530-01.02.00.001
Количество на модель
1
№
25
Название детали
Планка
Заводской номер
КО-530-01.02.00.005
Количество на модель
1
№
26
Название детали
Стопорная пластина
Заводской номер
КО-530-01.02.00.006
Количество на модель
1
№
27
Название детали
Болт
Заводской номер
7798.М12-6gх30.56.019
Количество на модель
4
№
28
Название детали
Насос водокольцевой вакуумный
Заводской номер
ВВН1-123640-007-05749286-95
Количество на модель
1
№
29
Название детали
Болт
Заводской номер
7798.М16-6gх65.56.019
Количество на модель
4
№
30
Название детали
Манжета
Заводской номер
8752.1.1-40х60-2
Количество на модель
1
№
31
Название детали
прокладка
Заводской номер
КО-530-01.02.00.011
Количество на модель
8
№
32
Название детали
Болт
Заводской номер
7798.М12-6gх40.56.019
Количество на модель
8
№
33
Название детали
Угольник натяжной
Заводской номер
КО-530-01.02.06.000
Количество на модель
1
№
34
Название детали
Натяжной болт
Заводской номер
КО-530-01.02.00.002
Количество на модель
1
№
35
Название детали
Шайба
Заводской номер
11371.С.12.02.019
Количество на модель
4
№
37
Название детали
Орех
Заводской номер
5915.М12-6Н.6.019
Количество на модель
8
№
38
Название детали
Болт
Заводской номер
7798.М12-6gх50.56.019
Количество на модель
8
№
39
Название детали
Насос
Заводской номер
310.3.56.322-1.020-84-91
Количество на модель
1
№
40
Название детали
Насос трехплунжерный
Заводской номер
1.1ПТ-25-41-УЗ
Количество на модель
1
№
41
Название детали
Фиксатор
Заводской номер
КО-806.09.00.039
Количество на модель
1
№
42
Название детали
Стопор
Заводской номер
ПМ20-130017
Количество на модель
1
№
43
Название детали
Полумуфта
Заводской номер
КО-530-01.02.07.002
Количество на модель
1
№
44
Название детали
Палец
Заводской номер
КО-530-01.02.07.003
Количество на модель
6
№
45
Название детали
Втулка
Заводской номер
КО-530-01.02.07.004
Количество на модель
6
№
46
Название детали
Втулка распорная
Заводской номер
КО-530-01.02.07.005
Количество на модель
6
№
47
Название детали
Шайба
Заводской номер
КО-530-01.02.07.007
Количество на модель
1
№
48
Название детали
Болт
Заводской номер
7798.М10-6gх30.56.019
Количество на модель
1
№
49
Название детали
Кожух
Заводской номер
КО-530-01.02.07.008
Количество на модель
1
№
50
Название детали
Болт
Заводской номер
7798.М12-6gх25.56.019
Количество на модель
1
№
51
Название детали
Шайба
Заводской номер
КО-530-01.02.07.007-01
Количество на модель
1
№
52
Название детали
Полумуфта
Заводской номер
КО-530-01.02.07.001
Количество на модель
1
№
53
Название детали
Шайба
Заводской номер
6402.6.65Г.019
Количество на модель
4
№
54
Название детали
Болт
Заводской номер
7798.М6-6gх16.56.019
Количество на модель
4
№
55
Название детали
Кронштейн
Заводской номер
КО-530-01.02.07.200
Количество на модель
2
№
56
Название детали
Кронштейн
Заводской номер
КО-530-01.02.07.100
Количество на модель
1
№
57
Название детали
Гидромотор
Заводской номер
310.3.56.У122-1.020-100-95
Количество на модель
1
№
58
Название детали
Болт
Заводской номер
7798.М6-6gх20.56.019
Количество на модель
4
№
59
Название детали
Переходник
Заводской номер
КО-530-01.02.05.000
Количество на модель
1
№
60
Название детали
Винт стопорный
Заводской номер
КО-530-01.02.00.007
Количество на модель
1
№
61
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Насос | 210.12.12.00522-1.016-234-87 | 1 | 1 | 1 | |||
| 2 | Кронштейн | КО-530-01.02.00.008 | 1 | 1 | 2 | |||
| 3 | прокладка | КО-530-01.02.00.009 | 1 | 1 | 3 | |||
| 4 | Болт Mxx | КО-806.02.00.007 | 8 | 8 | 4 | |||
| 5 | Вал карданный | КО-530-01.02.04.000 | 1 | 1 | 5 | |||
| 6 | Шайба | 6402.12.65Г.019 | 4 | 4 | 6 | |||
| 7 | Гайка специальная | РК12-000.003 | 16 | 16 | 7 | |||
| 8 | Шайба | 6402.10.65Г.019 | 14 | 14 | 8 | |||
| 9 | Фланец | КО-530-01.02.01.100 | 1 | 1 | 9 | |||
| 10 | прокладка | КО-530-01.02.01.002 | 2 | 2 | 10 | |||
| 11 | КОЛЬЦО | 13940.А30 | 1 | 1 | 11 | |||
| 12 | Подшипник | 8338.306 | 2 | 2 | 12 | |||
| 13 | Вот | КО-530-01.02.01.200 | 1 | 1 | 13 | |||
| 14 | Шкив | КО-530-01.02.01.001 | 1 | 1 | 14 | |||
| 15 | Ремень | 12841.В(Б)2500Г | 5 | 5 | 15 | |||
| 16 | Болт | 7798.М16-6gх50.56.019 | 4 | 4 | 16 | |||
| 17 | Орех | 5915.М10-6Н.6.019 | 4 | 4 | 17 | |||
| 18 | Шайба | 6958.С.10.02.019 | 2 | 2 | 18 | |||
| 19 | Болт | 7798.М10-6gх25.56.019 | 4 | 4 | 19 | |||
| 20 | Ограждение | КО-530-01.02.03.000 | 1 | 1 | 20 | |||
| 21 | Орех | 5915.М16-6Н.6.019 | 10 | 10 | 21 | |||
| 22 | Шайба | 6402.16.65Г.019 | 10 | 10 | 22 | |||
| 23 | Шайба | 11371.С.16.02.019 | 10 | 10 | 23 | |||
| 24 | Шпилька | КО-530-01.02.00.010 | 2 | 2 | 24 | |||
| 25 | Шкив | КО-530-01.02.00.001 | 1 | 1 | 25 | |||
| 26 | Планка | КО-530-01.02.00.005 | 1 | 1 | 26 | |||
| 27 | Стопорная пластина | КО-530-01.02.00.006 | 1 | 1 | 27 | |||
| 28 | Болт | 7798.М12-6gх30.56.019 | 4 | 4 | 28 | |||
| 29 | Насос водокольцевой вакуумный | ВВН1-123640-007-05749286-95 | 1 | 1 | 29 | |||
| 30 | Болт | 7798.М16-6gх65.56.019 | 4 | 4 | 30 | |||
| 31 | Манжета | 8752.1.1-40х60-2 | 1 | 1 | 31 | |||
| 32 | прокладка | КО-530-01.02.00.011 | 8 | 8 | 32 | |||
| 33 | Болт | 7798.М12-6gх40.56.019 | 8 | 8 | 33 | |||
| 34 | Угольник натяжной | КО-530-01.02.06.000 | 1 | 1 | 34 | |||
| 35 | Натяжной болт | КО-530-01.02.00.002 | 1 | 1 | 35 | |||
| 37 | Шайба | 11371.С.12.02.019 | 4 | 4 | 37 | |||
| 38 | Орех | 5915.М12-6Н.6.019 | 8 | 8 | 38 | |||
| 39 | Болт | 7798.М12-6gх50.56.019 | 8 | 8 | 39 | |||
| 40 | Насос | 310.3.56.322-1.020-84-91 | 1 | 1 | 40 | |||
| 41 | Насос трехплунжерный | 1.1ПТ-25-41-УЗ | 1 | 1 | 41 | |||
| 42 | Фиксатор | КО-806.09.00.039 | 1 | 1 | 42 | |||
| 43 | Стопор | ПМ20-130017 | 1 | 1 | 43 | |||
| 44 | Полумуфта | КО-530-01.02.07.002 | 1 | 1 | 44 | |||
| 45 | Палец | КО-530-01.02.07.003 | 6 | 6 | 45 | |||
| 46 | Втулка | КО-530-01.02.07.004 | 6 | 6 | 46 | |||
| 47 | Втулка распорная | КО-530-01.02.07.005 | 6 | 6 | 47 | |||
| 48 | Шайба | КО-530-01.02.07.007 | 1 | 1 | 48 | |||
| 49 | Болт | 7798.М10-6gх30.56.019 | 1 | 1 | 49 | |||
| 50 | Кожух | КО-530-01.02.07.008 | 1 | 1 | 50 | |||
| 51 | Болт | 7798.М12-6gх25.56.019 | 1 | 1 | 51 | |||
| 52 | Шайба | КО-530-01.02.07.007-01 | 1 | 1 | 52 | |||
| 53 | Полумуфта | КО-530-01.02.07.001 | 1 | 1 | 53 | |||
| 54 | Шайба | 6402.6.65Г.019 | 4 | 4 | 54 | |||
| 55 | Болт | 7798.М6-6gх16.56.019 | 4 | 4 | 55 | |||
| 56 | Кронштейн | КО-530-01.02.07.200 | 2 | 2 | 56 | |||
| 57 | Кронштейн | КО-530-01.02.07.100 | 1 | 1 | 57 | |||
| 58 | Гидромотор | 310.3.56.У122-1.020-100-95 | 1 | 1 | 58 | |||
| 59 | Болт | 7798.М6-6gх20.56.019 | 4 | 4 | 59 | |||
| 60 | Переходник | КО-530-01.02.05.000 | 1 | 1 | 60 | |||
| 61 | Винт стопорный | КО-530-01.02.00.007 | 1 | 1 | 61 |
