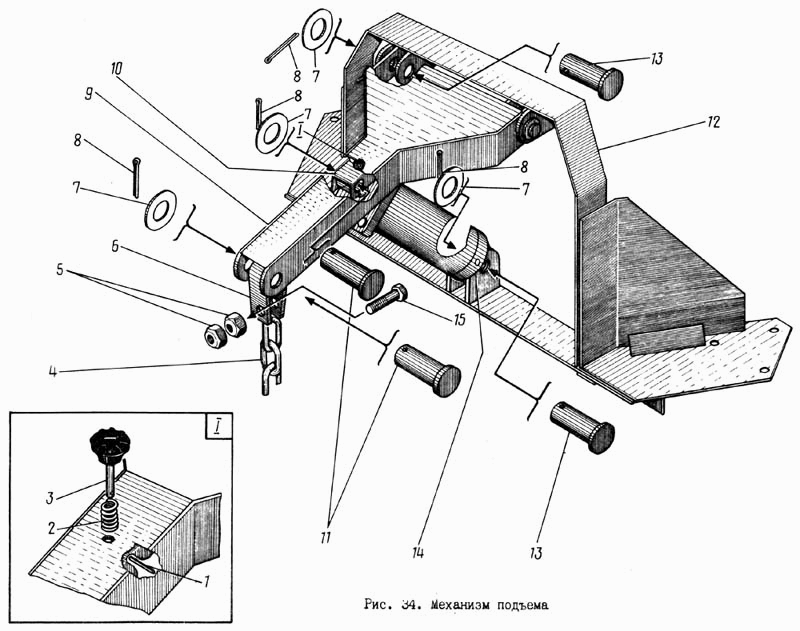

Механизм подъема
100%
Название детали
Штифт
Заводской номер
ПМ130Б-730.004
Количество на модель
1
№
1
Название детали
Пружина
Заводской номер
ПМ130Б-730.003
Количество на модель
1
№
2
Название детали
Фиксатор
Заводской номер
ПМ130Б-730.400
Количество на модель
1
№
3
Название детали
Цепь
Заводской номер
ПМ130Б-730.005
Количество на модель
1
№
4
Название детали
Гайка
Заводской номер
М12-5915
Количество на модель
2
№
5
Название детали
Скоба
Заводской номер
ПМ20-700.013
Количество на модель
1
№
6
Название детали
Шайба
Заводской номер
20-9649
Количество на модель
5
№
7
Название детали
Шплинт
Заводской номер
4х36-397
Количество на модель
5
№
8
Название детали
Стрела
Заводской номер
ПМ130Б-730.100
Количество на модель
1
№
9
Название детали
Профиль
Заводской номер
ПМ130Б-730.301
Количество на модель
1
№
10
Название детали
Палец
Заводской номер
ПМ130Б-730.001
Количество на модель
2
№
11
Название детали
Рама
Заводской номер
КО-713.50.13.000
Количество на модель
1
№
12
Название детали
Вот
Заводской номер
6-20h12х70-9650
Количество на модель
3
№
13
Название детали
Гидроцилиндр подъема плуга
Заводской номер
КО-713.50.11.000
Количество на модель
1
№
14
Название детали
Болт
Заводской номер
М12х50-7798
Количество на модель
1
№
15
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Штифт | ПМ130Б-730.004 | 1 | 1 | 1 | |||
| 2 | Пружина | ПМ130Б-730.003 | 1 | 1 | 2 | |||
| 3 | Фиксатор | ПМ130Б-730.400 | 1 | 1 | 3 | |||
| 4 | Цепь | ПМ130Б-730.005 | 1 | 1 | 4 | |||
| 5 | Гайка | М12-5915 | 2 | 2 | 5 | |||
| 6 | Скоба | ПМ20-700.013 | 1 | 1 | 6 | |||
| 7 | Шайба | 20-9649 | 5 | 5 | 7 | |||
| 8 | Шплинт | 4х36-397 | 5 | 5 | 8 | |||
| 9 | Стрела | ПМ130Б-730.100 | 1 | 1 | 9 | |||
| 10 | Профиль | ПМ130Б-730.301 | 1 | 1 | 10 | |||
| 11 | Палец | ПМ130Б-730.001 | 2 | 2 | 11 | |||
| 12 | Рама | КО-713.50.13.000 | 1 | 1 | 12 | |||
| 13 | Вот | 6-20h12х70-9650 | 3 | 3 | 13 | |||
| 14 | Гидроцилиндр подъема плуга | КО-713.50.11.000 | 1 | 1 | 14 | |||
| 15 | Болт | М12х50-7798 | 1 | 1 | 15 |
