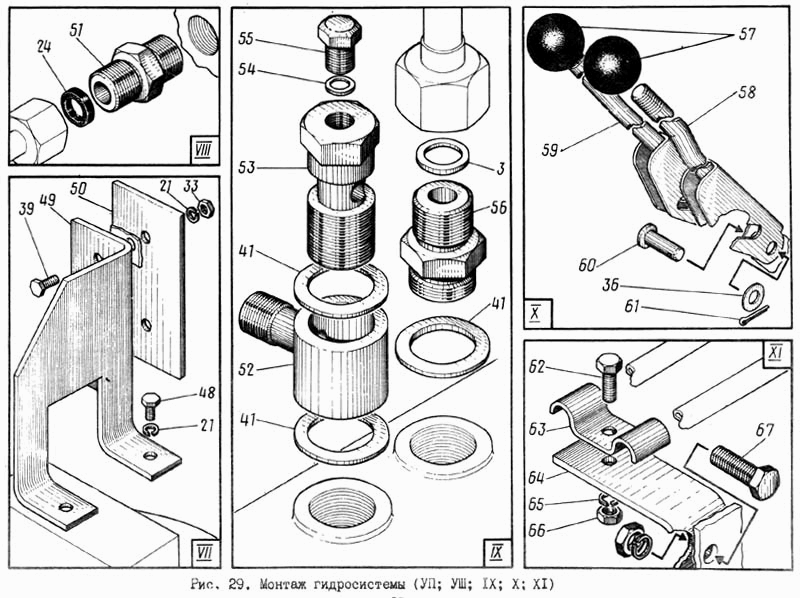

Монтаж гидросистемы
100%
Название детали
Рукав
Заводской номер
РВД12х850-М22х1,5
Количество на модель
2
№
1
Название детали
Трубопровод
Заводской номер
КО-713.34.19.000-01
Количество на модель
2
№
2
Название детали
прокладка
Заводской номер
КО-713.34.00.003
Количество на модель
4
№
3
Название детали
Штуцер
Заводской номер
ПМ20-900.036А
Количество на модель
1
№
4
Название детали
КОЛЬЦО
Заводской номер
018-022-25-2-2-9833
Количество на модель
2
№
5
Название детали
Пружина
Заводской номер
КО-713.34.00.008
Количество на модель
1
№
6
Название детали
Рукав L=мм
Заводской номер
25х35-16-10362
Количество на модель
1
№
7
Название детали
Трубопровод
Заводской номер
КО-713.34.07.000
Количество на модель
1
№
8
Название детали
Трубопровод
Заводской номер
КО-713.34.16.000
Количество на модель
1
№
9
Название детали
Трубопровод
Заводской номер
КО-713.34.23.000
Количество на модель
1
№
10
Название детали
Фильтр
Заводской номер
12-25-КВ.УХЛ4.1-16028
Количество на модель
1
№
11
Название детали
Штуцер
Заводской номер
КО-713.34.00.007
Количество на модель
2
№
12
Название детали
Трубопровод
Заводской номер
КО-713.34.24.000
Количество на модель
1
№
13
Название детали
Трубопровод
Заводской номер
КО-713.34.13.000
Количество на модель
1
№
14
Название детали
Трубопровод
Заводской номер
КО-713.34.15.000
Количество на модель
1
№
15
Название детали
Трубопровод
Заводской номер
КО-713.34.14.000
Количество на модель
1
№
16
Название детали
Распределитель
Заводской номер
346-ЗКК3
Количество на модель
1
№
17
Название детали
Трубопровод
Заводской номер
КО-713.34.12.000
Количество на модель
1
№
18
Название детали
Трубопровод
Заводской номер
КО-713.34.11.000
Количество на модель
1
№
19
Название детали
Трубопровод
Заводской номер
КО-713.34.10.000
Количество на модель
1
№
20
Название детали
Шайба
Заводской номер
8.65Г-6402
Количество на модель
19
№
21
Название детали
Болт
Заводской номер
8х40-7798
Количество на модель
6
№
22
Название детали
Штуцер
Заводской номер
ПМ20-900.010А
Количество на модель
1
№
23
Название детали
прокладка
Заводской номер
ПМ130Б-900.014
Количество на модель
22
№
24
Название детали
Насос
Заводской номер
НШ-10-3
Количество на модель
1
№
25
Название детали
Трубопровод
Заводской номер
КО-713.34.18.000
Количество на модель
1
№
26
Название детали
Трубопровод
Заводской номер
КО-002.19.06.000
Количество на модель
1
№
27
Название детали
Штуцер
Заводской номер
ПМ130-900.006Б
Количество на модель
2
№
28
Название детали
прокладка
Заводской номер
ПМ130Б-900.015
Количество на модель
4
№
29
Название детали
Орех
Заводской номер
КО-105.12.00.002
Количество на модель
1
№
30
Название детали
Шайба
Заводской номер
КПМ1-37-03
Количество на модель
1
№
31
Название детали
Угольник
Заводской номер
КО-713.34.02.000
Количество на модель
1
№
32
Название детали
Гайка
Заводской номер
М8-5915
Количество на модель
9
№
33
Название детали
Хомут
Заводской номер
КО-705Б.ПМ.15.05.000
Количество на модель
2
№
34
Название детали
Болт
Заводской номер
М8х16-7798
Количество на модель
4
№
35
Название детали
Шайба
Заводской номер
8-11371
Количество на модель
10
№
36
Название детали
Пломба
Заводской номер
1-6х8-АД1М-18677
Количество на модель
1
№
37
Название детали
Проволока L=мм
Заводской номер
1-0-1Ц-3282
Количество на модель
1
№
38
Название детали
Болт
Заводской номер
М8х20-7798
Количество на модель
6
№
39
Название детали
Кронштейн
Заводской номер
КО-713.34.22.000
Количество на модель
1
№
40
Название детали
прокладка
Заводской номер
КО-002.19.03.001
Количество на модель
4
№
41
Название детали
Пробка
Заводской номер
КО-002.19.03.008
Количество на модель
1
№
42
Название детали
Штуцер
Заводской номер
КО-002.19.03.007
Количество на модель
4
№
43
Название детали
прокладка
Заводской номер
КО-002.19.03.002
Количество на модель
4
№
44
Название детали
Орех
Заводской номер
КО-002.19.00.003
Количество на модель
5
№
45
Название детали
Шайба
Заводской номер
18-11371
Количество на модель
10
№
46
Название детали
Штуцер
Заводской номер
КО-002.19.00.006
Количество на модель
3
№
47
Название детали
Болт
Заводской номер
М8х12-7798
Количество на модель
2
№
48
Название детали
Кронштейн
Заводской номер
КО-713.34.00.006
Количество на модель
1
№
49
Название детали
прокладка
Заводской номер
КО-713.34.00.009
Количество на модель
1
№
50
Название детали
Штуцер
Заводской номер
ПМ20-900.004Б
Количество на модель
3
№
51
Название детали
Угольник
Заводской номер
КО-713.34.06.000
Количество на модель
1
№
52
Название детали
Штуцер
Заводской номер
КО-713.34.00.010
Количество на модель
1
№
53
Название детали
прокладка
Заводской номер
ПМ20-200.032
Количество на модель
1
№
54
Название детали
Пробка
Заводской номер
КО-713.45.02.001
Количество на модель
1
№
55
Название детали
Штуцер
Заводской номер
КО-002.19.03.005
Количество на модель
1
№
56
Название детали
Ручка
Заводской номер
П30МН6-64
Количество на модель
2
№
57
Название детали
Рычаг
Заводской номер
КО-713.34.04.000
Количество на модель
1
№
58
Название детали
Рычаг
Заводской номер
КО-713.34.04.000-01
Количество на модель
1
№
59
Название детали
Палец
Заводской номер
КО-002.19.03.010
Количество на модель
4
№
60
Название детали
Шплинт
Заводской номер
2х16-397
Количество на модель
4
№
61
Название детали
Болт
Заводской номер
М6х16-7798
Количество на модель
1
№
62
Название детали
Скоба
Заводской номер
КО-002.29.00.002
Количество на модель
1
№
63
Название детали
Кронштейн
Заводской номер
КО-002.29.00.001
Количество на модель
1
№
64
Название детали
Шайба
Заводской номер
6.65Г-6402
Количество на модель
1
№
65
Название детали
Гайка
Заводской номер
М6-5915
Количество на модель
1
№
66
Название детали
Болт
Заводской номер
М8х25-7798
Количество на модель
1
№
67
Название детали
Пробка
Заводской номер
КО-713.34.03.001
Количество на модель
1
№
68
Название детали
Плунжер
Заводской номер
КО-002.19.25.002
Количество на модель
1
№
69
Название детали
Корпус гидрозамка
Заводской номер
КО-713.34.03.100
Количество на модель
1
№
70
Название детали
Пружина
Заводской номер
КО-002.19.25.001
Количество на модель
1
№
71
Название детали
Шар
Заводской номер
11,112-200-3722
Количество на модель
1
№
72
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Рукав | РВД12х850-М22х1,5 | 2 | 2 | 1 | |||
| 2 | Трубопровод | КО-713.34.19.000-01 | 2 | 2 | 2 | |||
| 3 | прокладка | КО-713.34.00.003 | 4 | 4 | 3 | |||
| 4 | Штуцер | ПМ20-900.036А | 1 | 1 | 4 | |||
| 5 | КОЛЬЦО | 018-022-25-2-2-9833 | 2 | 2 | 5 | |||
| 6 | Пружина | КО-713.34.00.008 | 1 | 1 | 6 | |||
| 7 | Рукав L=мм | 25х35-16-10362 | 1 | 1 | 7 | |||
| 8 | Трубопровод | КО-713.34.07.000 | 1 | 1 | 8 | |||
| 9 | Трубопровод | КО-713.34.16.000 | 1 | 1 | 9 | |||
| 10 | Трубопровод | КО-713.34.23.000 | 1 | 1 | 10 | |||
| 11 | Фильтр | 12-25-КВ.УХЛ4.1-16028 | 1 | 1 | 11 | |||
| 12 | Штуцер | КО-713.34.00.007 | 2 | 2 | 12 | |||
| 13 | Трубопровод | КО-713.34.24.000 | 1 | 1 | 13 | |||
| 14 | Трубопровод | КО-713.34.13.000 | 1 | 1 | 14 | |||
| 15 | Трубопровод | КО-713.34.15.000 | 1 | 1 | 15 | |||
| 16 | Трубопровод | КО-713.34.14.000 | 1 | 1 | 16 | |||
| 17 | Распределитель | 346-ЗКК3 | 1 | 1 | 17 | |||
| 18 | Трубопровод | КО-713.34.12.000 | 1 | 1 | 18 | |||
| 19 | Трубопровод | КО-713.34.11.000 | 1 | 1 | 19 | |||
| 20 | Трубопровод | КО-713.34.10.000 | 1 | 1 | 20 | |||
| 21 | Шайба | 8.65Г-6402 | 19 | 19 | 21 | |||
| 22 | Болт | 8х40-7798 | 6 | 6 | 22 | |||
| 23 | Штуцер | ПМ20-900.010А | 1 | 1 | 23 | |||
| 24 | прокладка | ПМ130Б-900.014 | 22 | 22 | 24 | |||
| 25 | Насос | НШ-10-3 | 1 | 1 | 25 | |||
| 26 | Трубопровод | КО-713.34.18.000 | 1 | 1 | 26 | |||
| 27 | Трубопровод | КО-002.19.06.000 | 1 | 1 | 27 | |||
| 28 | Штуцер | ПМ130-900.006Б | 2 | 2 | 28 | |||
| 29 | прокладка | ПМ130Б-900.015 | 4 | 4 | 29 | |||
| 30 | Орех | КО-105.12.00.002 | 1 | 1 | 30 | |||
| 31 | Шайба | КПМ1-37-03 | 1 | 1 | 31 | |||
| 32 | Угольник | КО-713.34.02.000 | 1 | 1 | 32 | |||
| 33 | Гайка | М8-5915 | 9 | 9 | 33 | |||
| 34 | Хомут | КО-705Б.ПМ.15.05.000 | 2 | 2 | 34 | |||
| 35 | Болт | М8х16-7798 | 4 | 4 | 35 | |||
| 36 | Шайба | 8-11371 | 10 | 10 | 36 | |||
| 37 | Пломба | 1-6х8-АД1М-18677 | 1 | 1 | 37 | |||
| 38 | Проволока L=мм | 1-0-1Ц-3282 | 1 | 1 | 38 | |||
| 39 | Болт | М8х20-7798 | 6 | 6 | 39 | |||
| 40 | Кронштейн | КО-713.34.22.000 | 1 | 1 | 40 | |||
| 41 | прокладка | КО-002.19.03.001 | 4 | 4 | 41 | |||
| 42 | Пробка | КО-002.19.03.008 | 1 | 1 | 42 | |||
| 43 | Штуцер | КО-002.19.03.007 | 4 | 4 | 43 | |||
| 44 | прокладка | КО-002.19.03.002 | 4 | 4 | 44 | |||
| 45 | Орех | КО-002.19.00.003 | 5 | 5 | 45 | |||
| 46 | Шайба | 18-11371 | 10 | 10 | 46 | |||
| 47 | Штуцер | КО-002.19.00.006 | 3 | 3 | 47 | |||
| 48 | Болт | М8х12-7798 | 2 | 2 | 48 | |||
| 49 | Кронштейн | КО-713.34.00.006 | 1 | 1 | 49 | |||
| 50 | прокладка | КО-713.34.00.009 | 1 | 1 | 50 | |||
| 51 | Штуцер | ПМ20-900.004Б | 3 | 3 | 51 | |||
| 52 | Угольник | КО-713.34.06.000 | 1 | 1 | 52 | |||
| 53 | Штуцер | КО-713.34.00.010 | 1 | 1 | 53 | |||
| 54 | прокладка | ПМ20-200.032 | 1 | 1 | 54 | |||
| 55 | Пробка | КО-713.45.02.001 | 1 | 1 | 55 | |||
| 56 | Штуцер | КО-002.19.03.005 | 1 | 1 | 56 | |||
| 57 | Ручка | П30МН6-64 | 2 | 2 | 57 | |||
| 58 | Рычаг | КО-713.34.04.000 | 1 | 1 | 58 | |||
| 59 | Рычаг | КО-713.34.04.000-01 | 1 | 1 | 59 | |||
| 60 | Палец | КО-002.19.03.010 | 4 | 4 | 60 | |||
| 61 | Шплинт | 2х16-397 | 4 | 4 | 61 | |||
| 62 | Болт | М6х16-7798 | 1 | 1 | 62 | |||
| 63 | Скоба | КО-002.29.00.002 | 1 | 1 | 63 | |||
| 64 | Кронштейн | КО-002.29.00.001 | 1 | 1 | 64 | |||
| 65 | Шайба | 6.65Г-6402 | 1 | 1 | 65 | |||
| 66 | Гайка | М6-5915 | 1 | 1 | 66 | |||
| 67 | Болт | М8х25-7798 | 1 | 1 | 67 | |||
| 68 | Пробка | КО-713.34.03.001 | 1 | 1 | 68 | |||
| 69 | Плунжер | КО-002.19.25.002 | 1 | 1 | 69 | |||
| 70 | Корпус гидрозамка | КО-713.34.03.100 | 1 | 1 | 70 | |||
| 71 | Пружина | КО-002.19.25.001 | 1 | 1 | 71 | |||
| 72 | Шар | 11,112-200-3722 | 1 | 1 | 72 |
