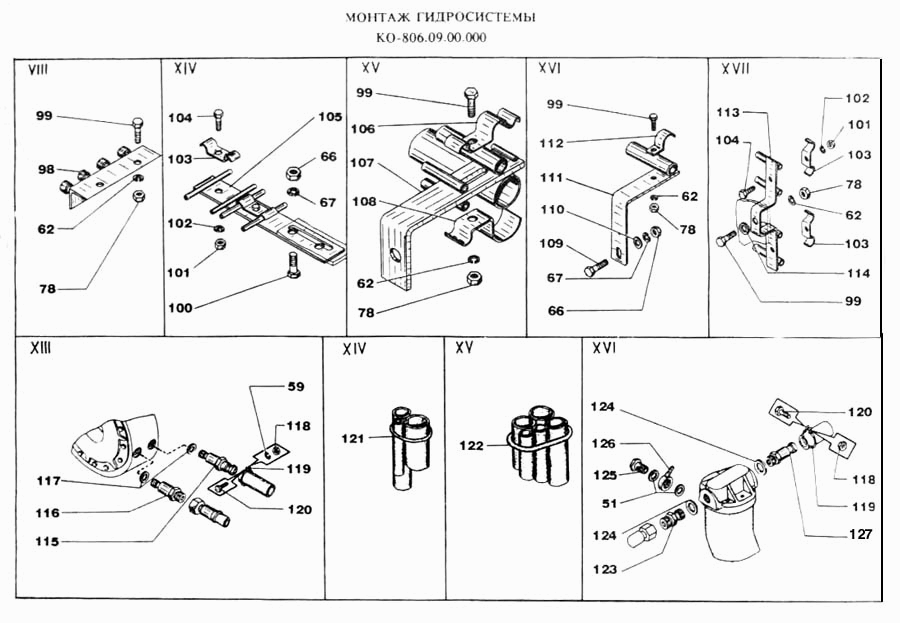

Монтаж гидросистемы
100%
Название детали
Кронштейн
Заводской номер
КО-806.09.37.000
Количество на модель
1
№
98
Название детали
Болт
Заводской номер
7798.М10-6gх25.56
Количество на модель
13
№
99
Название детали
Болт
Заводской номер
7798.М12-6gх30.56
Количество на модель
1
№
100
Название детали
Орех
Заводской номер
5915.М6-6Н.6
Количество на модель
10
№
101
Название детали
Шайба
Заводской номер
6402.6.65Г
Количество на модель
8
№
102
Название детали
Скоба
Заводской номер
КО-002.29.00.002
Количество на модель
8
№
103
Название детали
Болт
Заводской номер
7798.М6-6gх25.56
Количество на модель
8
№
104
Название детали
Планка
Заводской номер
КО-806.09.00.013
Количество на модель
1
№
105
Название детали
Хомут
Заводской номер
КО-806.09.00.030
Количество на модель
7
№
106
Название детали
Кронштейн
Заводской номер
КО-806.09.00.019
Количество на модель
1
№
107
Название детали
Хомут
Заводской номер
КО-806.09.00.029
Количество на модель
3
№
108
Название детали
Болт
Заводской номер
7798.М12-6gх35.56
Количество на модель
1
№
109
Название детали
Шайба
Заводской номер
11371.12.02
Количество на модель
1
№
110
Название детали
Кронштейн
Заводской номер
КО-806.09.00.033
Количество на модель
1
№
111
Название детали
Хомут
Заводской номер
КО-806.09.01.012
Количество на модель
2
№
112
Название детали
Кронштейн
Заводской номер
КО-806.09.00.044
Количество на модель
1
№
113
Название детали
Шайба
Заводской номер
11371.10.02
Количество на модель
1
№
114
Название детали
Штуцер
Заводской номер
КО-806.09.00.047
Количество на модель
1
№
115
Название детали
Штуцер
Заводской номер
КО-806.09.00.050
Количество на модель
1
№
116
Название детали
КОЛЬЦО
Заводской номер
КО-806.09.00.051
Количество на модель
2
№
117
Название детали
Орех
Заводской номер
5915.М8-6Н.6
Количество на модель
12
№
118
Название детали
Хомут
Заводской номер
КО-705Б.ПМ15.05.000
Количество на модель
10
№
119
Название детали
Болт
Заводской номер
7798.М8-6gх40.56
Количество на модель
10
№
120
Название детали
КОЛЬЦО
Заводской номер
9833.050-060-58-2-2
Количество на модель
2
№
121
Название детали
КОЛЬЦО
Заводской номер
9833.080-090-58-2-2
Количество на модель
2
№
122
Название детали
Штуцер
Заводской номер
КО-806.09.00.011
Количество на модель
1
№
123
Название детали
Шайба
Заводской номер
КО-105.05.00.021
Количество на модель
2
№
124
Название детали
Болт-штуцер
Заводской номер
КО-806.09.00.012
Количество на модель
1
№
125
Название детали
Угольник
Заводской номер
КО-806.09.46.000
Количество на модель
1
№
126
Название детали
Штуцер
Заводской номер
КО-713.45.00.016
Количество на модель
1
№
127
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 98 | Кронштейн | КО-806.09.37.000 | 1 | 1 | 98 | |||
| 99 | Болт | 7798.М10-6gх25.56 | 13 | 13 | 99 | |||
| 100 | Болт | 7798.М12-6gх30.56 | 1 | 1 | 100 | |||
| 101 | Орех | 5915.М6-6Н.6 | 10 | 10 | 101 | |||
| 102 | Шайба | 6402.6.65Г | 8 | 8 | 102 | |||
| 103 | Скоба | КО-002.29.00.002 | 8 | 8 | 103 | |||
| 104 | Болт | 7798.М6-6gх25.56 | 8 | 8 | 104 | |||
| 105 | Планка | КО-806.09.00.013 | 1 | 1 | 105 | |||
| 106 | Хомут | КО-806.09.00.030 | 7 | 7 | 106 | |||
| 107 | Кронштейн | КО-806.09.00.019 | 1 | 1 | 107 | |||
| 108 | Хомут | КО-806.09.00.029 | 3 | 3 | 108 | |||
| 109 | Болт | 7798.М12-6gх35.56 | 1 | 1 | 109 | |||
| 110 | Шайба | 11371.12.02 | 1 | 1 | 110 | |||
| 111 | Кронштейн | КО-806.09.00.033 | 1 | 1 | 111 | |||
| 112 | Хомут | КО-806.09.01.012 | 2 | 2 | 112 | |||
| 113 | Кронштейн | КО-806.09.00.044 | 1 | 1 | 113 | |||
| 114 | Шайба | 11371.10.02 | 1 | 1 | 114 | |||
| 115 | Штуцер | КО-806.09.00.047 | 1 | 1 | 115 | |||
| 116 | Штуцер | КО-806.09.00.050 | 1 | 1 | 116 | |||
| 117 | КОЛЬЦО | КО-806.09.00.051 | 2 | 2 | 117 | |||
| 118 | Орех | 5915.М8-6Н.6 | 12 | 12 | 118 | |||
| 119 | Хомут | КО-705Б.ПМ15.05.000 | 10 | 10 | 119 | |||
| 120 | Болт | 7798.М8-6gх40.56 | 10 | 10 | 120 | |||
| 121 | КОЛЬЦО | 9833.050-060-58-2-2 | 2 | 2 | 121 | |||
| 122 | КОЛЬЦО | 9833.080-090-58-2-2 | 2 | 2 | 122 | |||
| 123 | Штуцер | КО-806.09.00.011 | 1 | 1 | 123 | |||
| 124 | Шайба | КО-105.05.00.021 | 2 | 2 | 124 | |||
| 125 | Болт-штуцер | КО-806.09.00.012 | 1 | 1 | 125 | |||
| 126 | Угольник | КО-806.09.46.000 | 1 | 1 | 126 | |||
| 127 | Штуцер | КО-713.45.00.016 | 1 | 1 | 127 |
