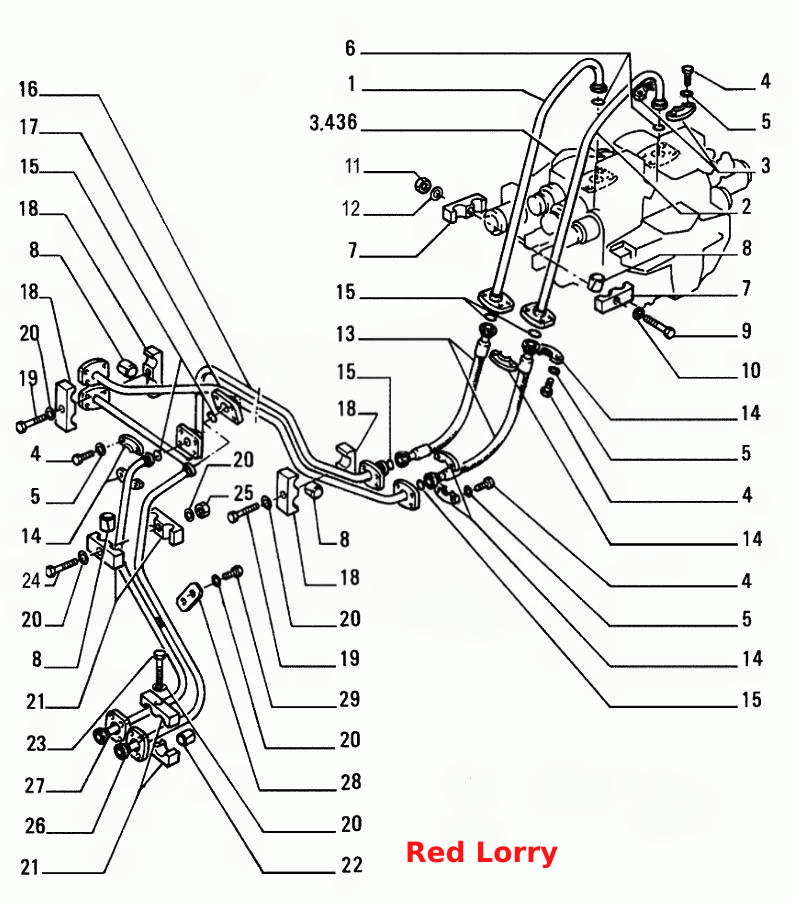

ТРУБОПРОВОДЫ ПОДЪЕМНЫХ ЦИЛИНДРОВ
100%
Название детали
Жесткая трубка
Заводской номер
76030506
Количество на модель
1
№
1
Название детали
Жесткая трубка
Заводской номер
76030505
Количество на модель
1
№
2
Название детали
Фланец
Заводской номер
79050056
Количество на модель
4
№
3
Название детали
Винт
Заводской номер
70921076
Количество на модель
32
№
4
Название детали
Плоская шайба
Заводской номер
70930370
Количество на модель
32
№
5
Название детали
Уплотнительное кольцо
Заводской номер
70924110
Количество на модель
2
№
6
Название детали
Кронштейн
Заводской номер
76026962
Количество на модель
2
№
7
Название детали
Втулка
Заводской номер
73118412
Количество на модель
6
№
8
Название детали
Винт
Заводской номер
11113831
Количество на модель
1
№
9
Название детали
Плоская шайба
Заводской номер
12648531
Количество на модель
1
№
10
Название детали
NUT, M12, Cl 10
Заводской номер
11702921
Количество на модель
1
№
11
Название детали
Стиральная машина
Заводской номер
14496731
Количество на модель
№
12
Название детали
Гибкий шланг
Заводской номер
76026869
Количество на модель
2
№
13
Название детали
Хомут
Заводской номер
8292188
Количество на модель
12
№
14
Название детали
Уплотнительное кольцо
Заводской номер
70931753
Количество на модель
6
№
15
Название детали
Жесткая трубка
Заводской номер
76026792
Количество на модель
1
№
16
Название детали
Жесткая трубка
Заводской номер
76092462
Количество на модель
1
№
17
Название детали
Хомут для шланга
Заводской номер
73118413
Количество на модель
4
№
18
Название детали
Винт
Заводской номер
11107731
Количество на модель
2
№
19
Название детали
шайба, M10x21x2
Заводской номер
14496631
Количество на модель
6
№
20
Название детали
Кронштейн
Заводской номер
76026795
Количество на модель
4
№
21
Название детали
Втулка
Заводской номер
76020559
Количество на модель
4
№
22
Название детали
Винт
Заводской номер
11107631
Количество на модель
1
№
23
Название детали
Винт
Заводской номер
11107831
Количество на модель
1
№
24
Название детали
Гайка, M10, Cl
Заводской номер
11701721
Количество на модель
1
№
25
Название детали
Жесткая трубка
Заводской номер
76092460
Количество на модель
1
№
26
Название детали
Жесткая трубка
Заводской номер
76026786
Количество на модель
1
№
27
Название детали
Крышка
Заводской номер
70646245
Количество на модель
1
№
28
Название детали
Болт
Заводской номер
11106231
Количество на модель
1
№
29
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Жесткая трубка | 76030506 | 1 | 1 | 1 | |||
| 2 | Жесткая трубка | 76030505 | 1 | 1 | 2 | |||
| 3 | Фланец | 79050056 | 4 | 4 | 3 | |||
| 4 | Винт | 70921076 | 32 | 32 | 4 | |||
| 5 | Плоская шайба | 70930370 | 32 | 32 | 5 | |||
| 6 | Уплотнительное кольцо | 70924110 | 2 | 2 | 6 | |||
| 7 | Кронштейн | 76026962 | 2 | 2 | 7 | |||
| 8 | Втулка | 73118412 | 6 | 6 | 8 | |||
| 9 | Винт | 11113831 | 1 | 1 | 9 | |||
| 10 | Плоская шайба | 12648531 | 1 | 1 | 10 | |||
| 11 | NUT, M12, Cl 10 | 11702921 | 1 | 1 | 11 | |||
| 12 | Стиральная машина | 14496731 | 12 | |||||
| 13 | Гибкий шланг | 76026869 | 2 | 2 | 13 | |||
| 14 | Хомут | 8292188 | 12 | 12 | 14 | |||
| 15 | Уплотнительное кольцо | 70931753 | 6 | 6 | 15 | |||
| 16 | Жесткая трубка | 76026792 | 1 | 1 | 16 | |||
| 17 | Жесткая трубка | 76092462 | 1 | 1 | 17 | |||
| 18 | Хомут для шланга | 73118413 | 4 | 4 | 18 | |||
| 19 | Винт | 11107731 | 2 | 2 | 19 | |||
| 20 | шайба, M10x21x2 | 14496631 | 6 | 6 | 20 | |||
| 21 | Кронштейн | 76026795 | 4 | 4 | 21 | |||
| 22 | Втулка | 76020559 | 4 | 4 | 22 | |||
| 23 | Винт | 11107631 | 1 | 1 | 23 | |||
| 24 | Винт | 11107831 | 1 | 1 | 24 | |||
| 25 | Гайка, M10, Cl | 11701721 | 1 | 1 | 25 | |||
| 26 | Жесткая трубка | 76092460 | 1 | 1 | 26 | |||
| 27 | Жесткая трубка | 76026786 | 1 | 1 | 27 | |||
| 28 | Крышка | 70646245 | 1 | 1 | 28 | |||
| 29 | Болт | 11106231 | 1 | 1 | 29 |
