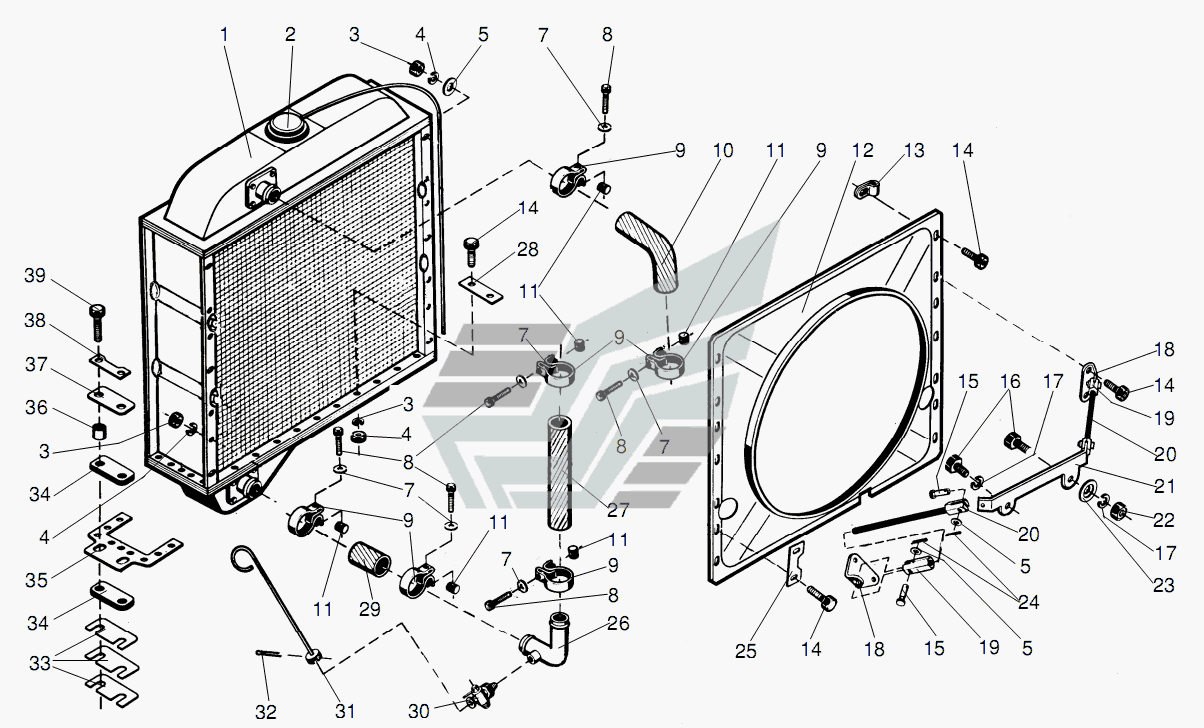

Установка радиатора
100%
Название детали
Блок радиаторов
Заводской номер
95-1301020
Количество на модель
1
№
Название детали
Муфта соединительная
Заводской номер
55АМП-1301015
Количество на модель
№
Название детали
Планка
Заводской номер
55А-1301051-А
Количество на модель
№
Название детали
Патрубок соединительный нижний
Заводской номер
55-1301090
Количество на модель
1
№
Название детали
Блок радиаторов
Заводской номер
95-1301020-01
Количество на модель
№
Название детали
Патрубок соединительный нижний
Заводской номер
55АМП-1301090
Количество на модель
№
Название детали
Радиатор водяной в сборе с масляным
Заводской номер
55У.13002
Количество на модель
1
№
1
Название детали
Радиатор водяной в сборе с масляным
Заводской номер
55У.13002-01
Количество на модель
№
1
Название детали
Крышка тип 1
Заводской номер
А21.01.270
Количество на модель
1
№
2
Название детали
Гайка
Заводской номер
М8-6Н
Количество на модель
12
№
3
Название детали
Гайка ОСТ-
Заводской номер
М6-6Н
Количество на модель
№
3
Название детали
Шайба
Заводской номер
8.65Г
Количество на модель
12
№
4
Название детали
Шайба
Заводской номер
6.65Г
Количество на модель
№
4
Название детали
Шайба
Заводской номер
8.01
Количество на модель
4
№
5
Название детали
Шайба
Заводской номер
55А-1301023
Количество на модель
№
5
Название детали
Трубка пароотводящая
Заводской номер
95-1301021
Количество на модель
1
№
6
Название детали
Орех
Заводской номер
А23-02.163
Количество на модель
6
№
7
Название детали
Болт
Заводской номер
М6х30
Количество на модель
6
№
8
Название детали
Хомут стяжной
Заводской номер
А23.02.180
Количество на модель
6
№
9
Название детали
Шланг верхний
Заводской номер
95-1301016
Количество на модель
1
№
10
Название детали
Шайба
Заводской номер
А23.02.164
Количество на модель
6
№
11
Название детали
Диффузор
Заводской номер
95-1301100
Количество на модель
1
№
12
Название детали
Диффузор
Заводской номер
55АМП-1301070
Количество на модель
№
12
Название детали
Скоба
Заводской номер
95-1301022
Количество на модель
2
№
13
Название детали
Болт
Заводской номер
М8.6gх25
Количество на модель
8
№
14
Название детали
Палец
Заводской номер
40-20-035
Количество на модель
4
№
15
Название детали
Болт
Заводской номер
М12.6gх30
Количество на модель
2
№
16
Название детали
Шайба
Заводской номер
12.65Г
Количество на модель
8
№
17
Название детали
Скоба
Заводской номер
55АМП-1301024
Количество на модель
№
18
Название детали
Скоба
Заводской номер
95-1301027
Количество на модель
2
№
18
Название детали
Вилка
Заводской номер
55-1301016
Количество на модель
2
№
19
Название детали
Тяга
Заводской номер
55-1301040
Количество на модель
2
№
20
Название детали
Скоба
Заводской номер
55А-1301017
Количество на модель
1
№
21
Название детали
Скоба
Заводской номер
55АМП-1301018
Количество на модель
№
21
Название детали
Орех
Заводской номер
М12.6Н
Количество на модель
4
№
22
Название детали
Шайба
Заводской номер
55-1301022
Количество на модель
1
№
23
Название детали
Шплинт
Заводской номер
2,5х16
Количество на модель
4
№
24
Название детали
Накладка
Заводской номер
95-1301023
Количество на модель
2
№
25
Название детали
Патрубок соединительный
Заводской номер
55А-1301013-Б
Количество на модель
1
№
26
Название детали
Патрубок соединительный
Заводской номер
55АМП-1301013
Количество на модель
№
26
Название детали
Шланг
Заводской номер
55А-1301014
Количество на модель
1
№
27
Название детали
Муфта соединительная
Заводской номер
55АМП-1301015-01
Количество на модель
№
27
Название детали
Кронштейн
Заводской номер
95-1301024
Количество на модель
1
№
28
Название детали
Шланг
Заводской номер
55А-1301015
Количество на модель
1
№
29
Название детали
Шланг соединительный
Заводской номер
55А-1301015-01
Количество на модель
№
29
Название детали
Краник
Заводской номер
55-1301100
Количество на модель
1
№
30
Название детали
Тяга
Заводской номер
55-1301080
Количество на модель
1
№
31
Название детали
Рычаг управления краном
Заводской номер
55-13-01080-01
Количество на модель
№
31
Название детали
Шплинт
Заводской номер
4х32
Количество на модель
1
№
32
Название детали
прокладка
Заводской номер
95-1301015
Количество на модель
№
33
Название детали
Виброизолятор
Заводской номер
95-1301013
Количество на модель
4
№
34
Название детали
Опора
Заводской номер
95-1301031
Количество на модель
2
№
35
Название детали
Втулка
Заводской номер
95-1301014
Количество на модель
4
№
36
Название детали
Накладка
Заводской номер
95-1301012
Количество на модель
2
№
37
Название детали
стопорная пластина
Заводской номер
95-1301011
Количество на модель
2
№
38
Название детали
Болт
Заводской номер
М12.6gх65
Количество на модель
4
№
39
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Блок радиаторов | 95-1301020 | 1 | 1 | |||||
| Муфта соединительная | 55АМП-1301015 | |||||||
| Планка | 55А-1301051-А | |||||||
| Патрубок соединительный нижний | 55-1301090 | 1 | 1 | |||||
| Блок радиаторов | 95-1301020-01 | |||||||
| Патрубок соединительный нижний | 55АМП-1301090 | |||||||
| 1 | Радиатор водяной в сборе с масляным | 55У.13002 | 1 | 1 | 1 | |||
| 1 | Радиатор водяной в сборе с масляным | 55У.13002-01 | 1 | |||||
| 2 | Крышка тип 1 | А21.01.270 | 1 | 1 | 2 | |||
| 3 | Гайка | М8-6Н | 12 | 12 | 3 | |||
| 3 | Гайка ОСТ- | М6-6Н | 3 | |||||
| 4 | Шайба | 8.65Г | 12 | 12 | 4 | |||
| 4 | Шайба | 6.65Г | 4 | |||||
| 5 | Шайба | 8.01 | 4 | 4 | 5 | |||
| 5 | Шайба | 55А-1301023 | 5 | |||||
| 6 | Трубка пароотводящая | 95-1301021 | 1 | 1 | 6 | |||
| 7 | Орех | А23-02.163 | 6 | 6 | 7 | |||
| 8 | Болт | М6х30 | 6 | 6 | 8 | |||
| 9 | Хомут стяжной | А23.02.180 | 6 | 6 | 9 | |||
| 10 | Шланг верхний | 95-1301016 | 1 | 1 | 10 | |||
| 11 | Шайба | А23.02.164 | 6 | 6 | 11 | |||
| 12 | Диффузор | 95-1301100 | 1 | 1 | 12 | |||
| 12 | Диффузор | 55АМП-1301070 | 12 | |||||
| 13 | Скоба | 95-1301022 | 2 | 2 | 13 | |||
| 14 | Болт | М8.6gх25 | 8 | 8 | 14 | |||
| 15 | Палец | 40-20-035 | 4 | 4 | 15 | |||
| 16 | Болт | М12.6gх30 | 2 | 2 | 16 | |||
| 17 | Шайба | 12.65Г | 8 | 8 | 17 | |||
| 18 | Скоба | 55АМП-1301024 | 18 | |||||
| 18 | Скоба | 95-1301027 | 2 | 2 | 18 | |||
| 19 | Вилка | 55-1301016 | 2 | 2 | 19 | |||
| 20 | Тяга | 55-1301040 | 2 | 2 | 20 | |||
| 21 | Скоба | 55А-1301017 | 1 | 1 | 21 | |||
| 21 | Скоба | 55АМП-1301018 | 21 | |||||
| 22 | Орех | М12.6Н | 4 | 4 | 22 | |||
| 23 | Шайба | 55-1301022 | 1 | 1 | 23 | |||
| 24 | Шплинт | 2,5х16 | 4 | 4 | 24 | |||
| 25 | Накладка | 95-1301023 | 2 | 2 | 25 | |||
| 26 | Патрубок соединительный | 55А-1301013-Б | 1 | 1 | 26 | |||
| 26 | Патрубок соединительный | 55АМП-1301013 | 26 | |||||
| 27 | Шланг | 55А-1301014 | 1 | 1 | 27 | |||
| 27 | Муфта соединительная | 55АМП-1301015-01 | 27 | |||||
| 28 | Кронштейн | 95-1301024 | 1 | 1 | 28 | |||
| 29 | Шланг | 55А-1301015 | 1 | 1 | 29 | |||
| 29 | Шланг соединительный | 55А-1301015-01 | 29 | |||||
| 30 | Краник | 55-1301100 | 1 | 1 | 30 | |||
| 31 | Тяга | 55-1301080 | 1 | 1 | 31 | |||
| 31 | Рычаг управления краном | 55-13-01080-01 | 31 | |||||
| 32 | Шплинт | 4х32 | 1 | 1 | 32 | |||
| 33 | прокладка | 95-1301015 | 33 | |||||
| 34 | Виброизолятор | 95-1301013 | 4 | 4 | 34 | |||
| 35 | Опора | 95-1301031 | 2 | 2 | 35 | |||
| 36 | Втулка | 95-1301014 | 4 | 4 | 36 | |||
| 37 | Накладка | 95-1301012 | 2 | 2 | 37 | |||
| 38 | стопорная пластина | 95-1301011 | 2 | 2 | 38 | |||
| 39 | Болт | М12.6gх65 | 4 | 4 | 39 |
