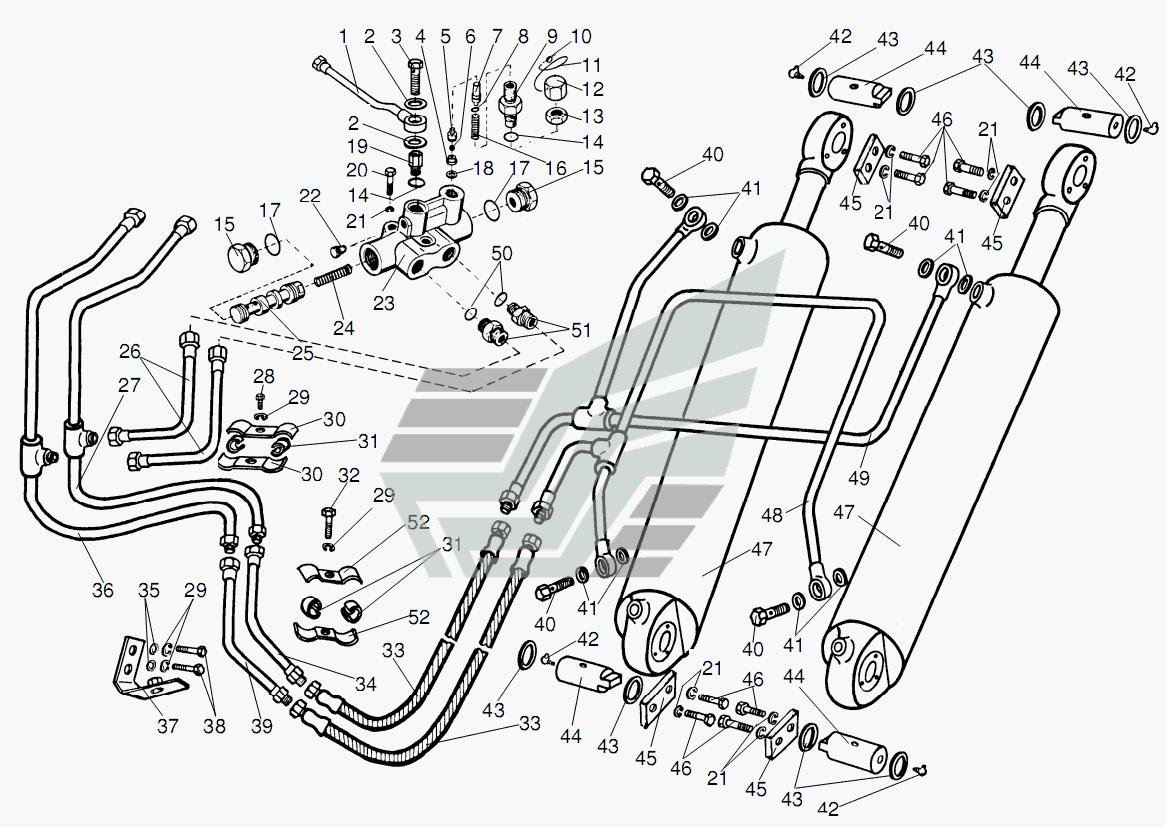

Гидропривод погрузочного оборудования
100%
Название детали
Гидроклапан предохранительный
Заводской номер
ТБМ-7418220
Количество на модель
№
Название детали
Трубопровод сливной
Заводской номер
95-4615150-Б
Количество на модель
№
1
Название детали
Шайба
Заводской номер
Н.036.28.003
Количество на модель
№
2
Название детали
Болт поворотного угольника
Заводской номер
Н.036.27.007
Количество на модель
№
3
Название детали
Гнездо
Заводской номер
ТБМ-7418223
Количество на модель
№
4
Название детали
Направляющая
Заводской номер
ТБМ-7418226
Количество на модель
№
5
Название детали
Шар
Заводской номер
5,556-200
Количество на модель
№
6
Название детали
Упор
Заводской номер
ТБМ-7418225
Количество на модель
№
7
Название детали
КОЛЬЦО
Заводской номер
008-012-25-1-2
Количество на модель
№
8
Название детали
корпус
Заводской номер
ТБМ-7418224
Количество на модель
№
9
Название детали
Пломба
Заводской номер
10/65
Количество на модель
№
10
Название детали
Проволока
Заводской номер
0,7-0-4
Количество на модель
№
11
Название детали
Шапка
Заводской номер
55-47-669-Б
Количество на модель
№
12
Название детали
Орех
Заводской номер
55-47-668-Б
Количество на модель
№
13
Название детали
КОЛЬЦО
Заводской номер
018-022-25-1-2
Количество на модель
№
14
Название детали
Пробка
Заводской номер
ТБМ-7418217
Количество на модель
№
15
Название детали
Пружина
Заводской номер
Т30-3405024
Количество на модель
№
16
Название детали
КОЛЬЦО
Заводской номер
032-037-30-1-2
Количество на модель
№
17
Название детали
Шайба
Заводской номер
55-47-585-Б
Количество на модель
№
18
Название детали
Переходник
Заводской номер
95-4544012
Количество на модель
№
19
Название детали
Болт
Заводской номер
М12.6gх65.88.35
Количество на модель
№
20
Название детали
Шайба
Заводской номер
12.65Г
Количество на модель
№
21
Название детали
Пробка
Заводской номер
КГ1/845
Количество на модель
№
22
Название детали
корпус
Заводской номер
ТБМ-7418221
Количество на модель
№
23
Название детали
Пружина
Заводской номер
А21-27
Количество на модель
№
24
Название детали
Золотник
Заводской номер
ТБМ-7418212
Количество на модель
№
25
Название детали
Трубопровод напорный
Заводской номер
95-4516140
Количество на модель
№
26
Название детали
Трубопровод напорный
Заводской номер
95-4617320-Б
Количество на модель
№
27
Название детали
Болт
Заводской номер
М10.6gх20.88.35
Количество на модель
№
28
Название детали
Шайба
Заводской номер
10.65Г
Количество на модель
№
29
Название детали
Скоба
Заводской номер
ТБ-7416028
Количество на модель
№
30
Название детали
Втулка
Заводской номер
ТБМ-7416034
Количество на модель
№
31
Название детали
Болт
Заводской номер
М10.6gх45.88.35
Количество на модель
№
32
Название детали
Рукав высокого давления II- армированный
Заводской номер
Н.36.85.740
Количество на модель
№
33
Название детали
Трубопровод напорный
Заводской номер
95-4617310
Количество на модель
№
34
Название детали
Шайба
Заводской номер
10.01.08КП.019
Количество на модель
№
35
Название детали
Трубопровод напорный
Заводской номер
95-4617200-Б
Количество на модель
№
36
Название детали
Кронштейн
Заводской номер
95-4544020
Количество на модель
№
37
Название детали
Болт
Заводской номер
М10.6gх25.88.35
Количество на модель
№
38
Название детали
Трубопровод напорный
Заводской номер
95-4617210
Количество на модель
№
39
Название детали
Болт поворотного угольника
Заводской номер
Н.036.27.013
Количество на модель
№
40
Название детали
Шайба
Заводской номер
Н.036.28.004
Количество на модель
№
41
Название детали
Масленка
Заводской номер
2.3.90.Ц6
Количество на модель
№
42
Название детали
Втулка
Заводской номер
55-47-230-Б
Количество на модель
№
43
Название детали
Палец
Заводской номер
55-47-228-А
Количество на модель
№
44
Название детали
Планка
Заводской номер
55-31-311
Количество на модель
№
45
Название детали
Болт
Заводской номер
М12.6gх25.88.35
Количество на модель
№
46
Название детали
Гидроцилиндр
Заводской номер
Ц100х400.160.001
Количество на модель
№
47
Название детали
Трубопровод
Заводской номер
55-47-сб.8-Б
Количество на модель
№
48
Название детали
Трубопровод напорный
Заводской номер
55-47-сб.9-В
Количество на модель
№
49
Название детали
КОЛЬЦО
Заводской номер
022-027-30-1-2
Количество на модель
№
50
Название детали
Штуцер ввертной
Заводской номер
Н.036.04.011
Количество на модель
№
51
Название детали
Скоба
Заводской номер
ТБ-7416044
Количество на модель
№
52
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Гидроклапан предохранительный | ТБМ-7418220 | |||||||
| 1 | Трубопровод сливной | 95-4615150-Б | 1 | |||||
| 2 | Шайба | Н.036.28.003 | 2 | |||||
| 3 | Болт поворотного угольника | Н.036.27.007 | 3 | |||||
| 4 | Гнездо | ТБМ-7418223 | 4 | |||||
| 5 | Направляющая | ТБМ-7418226 | 5 | |||||
| 6 | Шар | 5,556-200 | 6 | |||||
| 7 | Упор | ТБМ-7418225 | 7 | |||||
| 8 | КОЛЬЦО | 008-012-25-1-2 | 8 | |||||
| 9 | корпус | ТБМ-7418224 | 9 | |||||
| 10 | Пломба | 10/65 | 10 | |||||
| 11 | Проволока | 0,7-0-4 | 11 | |||||
| 12 | Шапка | 55-47-669-Б | 12 | |||||
| 13 | Орех | 55-47-668-Б | 13 | |||||
| 14 | КОЛЬЦО | 018-022-25-1-2 | 14 | |||||
| 15 | Пробка | ТБМ-7418217 | 15 | |||||
| 16 | Пружина | Т30-3405024 | 16 | |||||
| 17 | КОЛЬЦО | 032-037-30-1-2 | 17 | |||||
| 18 | Шайба | 55-47-585-Б | 18 | |||||
| 19 | Переходник | 95-4544012 | 19 | |||||
| 20 | Болт | М12.6gх65.88.35 | 20 | |||||
| 21 | Шайба | 12.65Г | 21 | |||||
| 22 | Пробка | КГ1/845 | 22 | |||||
| 23 | корпус | ТБМ-7418221 | 23 | |||||
| 24 | Пружина | А21-27 | 24 | |||||
| 25 | Золотник | ТБМ-7418212 | 25 | |||||
| 26 | Трубопровод напорный | 95-4516140 | 26 | |||||
| 27 | Трубопровод напорный | 95-4617320-Б | 27 | |||||
| 28 | Болт | М10.6gх20.88.35 | 28 | |||||
| 29 | Шайба | 10.65Г | 29 | |||||
| 30 | Скоба | ТБ-7416028 | 30 | |||||
| 31 | Втулка | ТБМ-7416034 | 31 | |||||
| 32 | Болт | М10.6gх45.88.35 | 32 | |||||
| 33 | Рукав высокого давления II- армированный | Н.36.85.740 | 33 | |||||
| 34 | Трубопровод напорный | 95-4617310 | 34 | |||||
| 35 | Шайба | 10.01.08КП.019 | 35 | |||||
| 36 | Трубопровод напорный | 95-4617200-Б | 36 | |||||
| 37 | Кронштейн | 95-4544020 | 37 | |||||
| 38 | Болт | М10.6gх25.88.35 | 38 | |||||
| 39 | Трубопровод напорный | 95-4617210 | 39 | |||||
| 40 | Болт поворотного угольника | Н.036.27.013 | 40 | |||||
| 41 | Шайба | Н.036.28.004 | 41 | |||||
| 42 | Масленка | 2.3.90.Ц6 | 42 | |||||
| 43 | Втулка | 55-47-230-Б | 43 | |||||
| 44 | Палец | 55-47-228-А | 44 | |||||
| 45 | Планка | 55-31-311 | 45 | |||||
| 46 | Болт | М12.6gх25.88.35 | 46 | |||||
| 47 | Гидроцилиндр | Ц100х400.160.001 | 47 | |||||
| 48 | Трубопровод | 55-47-сб.8-Б | 48 | |||||
| 49 | Трубопровод напорный | 55-47-сб.9-В | 49 | |||||
| 50 | КОЛЬЦО | 022-027-30-1-2 | 50 | |||||
| 51 | Штуцер ввертной | Н.036.04.011 | 51 | |||||
| 52 | Скоба | ТБ-7416044 | 52 |
