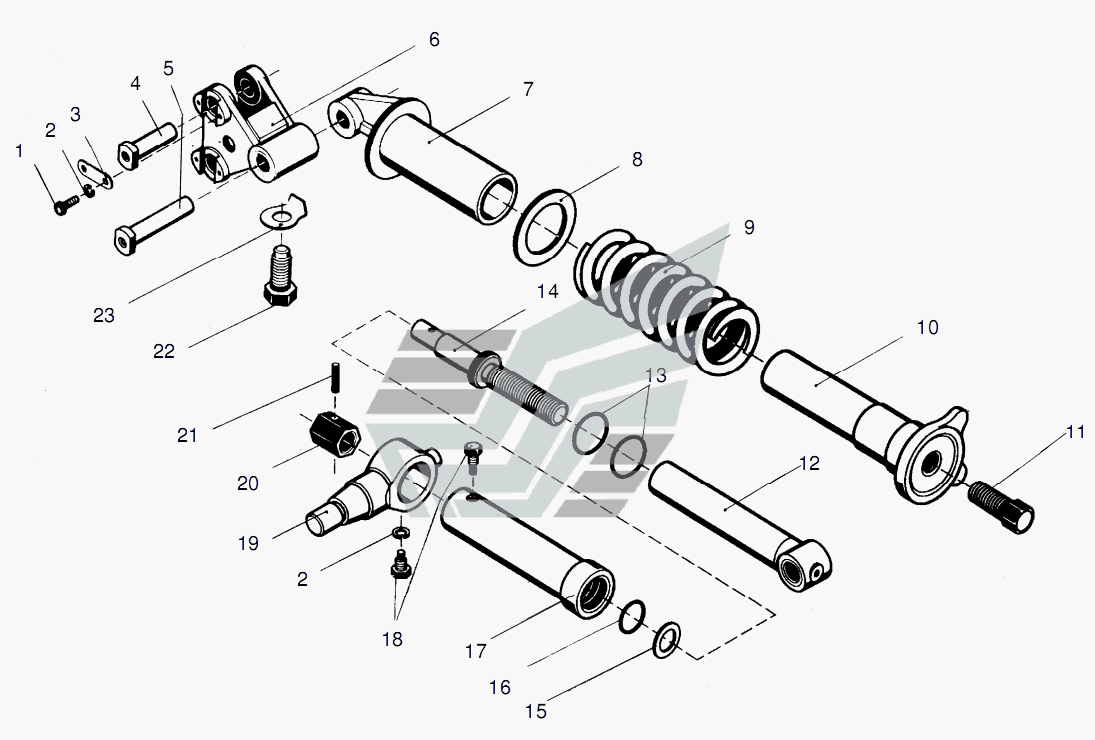

, Б- Колёса направляющие с натяжными и амортизирующими устройствами
100%
Название детали
Болт
Заводской номер
М12.6gх25
Количество на модель
12
№
1
Название детали
Шайба
Заводской номер
12.65Г
Количество на модель
14
№
2
Название детали
Стопорная пластина
Заводской номер
95-31-312
Количество на модель
6
№
3
Название детали
Палец
Заводской номер
95-31-309
Количество на модель
4
№
4
Название детали
Палец
Заводской номер
95-31-307
Количество на модель
2
№
5
Название детали
Блок шарниров с втулками
Заводской номер
95-31-сб301
Количество на модель
2
№
6
Название детали
Шток
Заводской номер
55А-31-сб117
Количество на модель
2
№
7
Название детали
прокладка
Заводской номер
55-31-326
Количество на модель
6
№
8
Название детали
Пружина
Заводской номер
55А-31-065
Количество на модель
2
№
9
Название детали
Опора пружины с трубой
Заводской номер
95-31-сб110
Количество на модель
2
№
10
Название детали
Упор
Заводской номер
95-31-005
Количество на модель
2
№
11
Название детали
Шток с втулкой
Заводской номер
95-31-сб620
Количество на модель
2
№
12
Название детали
КОЛЬЦО
Заводской номер
060-070-58-1-2
Количество на модель
4
№
13
Название детали
Винт
Заводской номер
95-31-602
Количество на модель
2
№
14
Название детали
КОЛЬЦО
Заводской номер
95-31-605
Количество на модель
2
№
15
Название детали
КОЛЬЦО
Заводской номер
040-048-46-1-2
Количество на модель
2
№
16
Название детали
Корпус с крышкой
Заводской номер
95-31-сб610
Количество на модель
2
№
17
Название детали
Винт установочный
Заводской номер
95-31-495
Количество на модель
4
№
18
Название детали
Вот
Заводской номер
95-31-034
Количество на модель
2
№
19
Название детали
Труба
Заводской номер
55-31-037
Количество на модель
2
№
20
Название детали
Палец
Заводской номер
55А-31-038
Количество на модель
2
№
21
Название детали
Болт упорный
Заводской номер
95-31-033
Количество на модель
2
№
22
Название детали
Стопорная шайба
Заводской номер
95-31-032
Количество на модель
2
№
23
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт | М12.6gх25 | 12 | 12 | 1 | |||
| 2 | Шайба | 12.65Г | 14 | 14 | 2 | |||
| 3 | Стопорная пластина | 95-31-312 | 6 | 6 | 3 | |||
| 4 | Палец | 95-31-309 | 4 | 4 | 4 | |||
| 5 | Палец | 95-31-307 | 2 | 2 | 5 | |||
| 6 | Блок шарниров с втулками | 95-31-сб301 | 2 | 2 | 6 | |||
| 7 | Шток | 55А-31-сб117 | 2 | 2 | 7 | |||
| 8 | прокладка | 55-31-326 | 6 | 6 | 8 | |||
| 9 | Пружина | 55А-31-065 | 2 | 2 | 9 | |||
| 10 | Опора пружины с трубой | 95-31-сб110 | 2 | 2 | 10 | |||
| 11 | Упор | 95-31-005 | 2 | 2 | 11 | |||
| 12 | Шток с втулкой | 95-31-сб620 | 2 | 2 | 12 | |||
| 13 | КОЛЬЦО | 060-070-58-1-2 | 4 | 4 | 13 | |||
| 14 | Винт | 95-31-602 | 2 | 2 | 14 | |||
| 15 | КОЛЬЦО | 95-31-605 | 2 | 2 | 15 | |||
| 16 | КОЛЬЦО | 040-048-46-1-2 | 2 | 2 | 16 | |||
| 17 | Корпус с крышкой | 95-31-сб610 | 2 | 2 | 17 | |||
| 18 | Винт установочный | 95-31-495 | 4 | 4 | 18 | |||
| 19 | Вот | 95-31-034 | 2 | 2 | 19 | |||
| 20 | Труба | 55-31-037 | 2 | 2 | 20 | |||
| 21 | Палец | 55А-31-038 | 2 | 2 | 21 | |||
| 22 | Болт упорный | 95-31-033 | 2 | 2 | 22 | |||
| 23 | Стопорная шайба | 95-31-032 | 2 | 2 | 23 |
