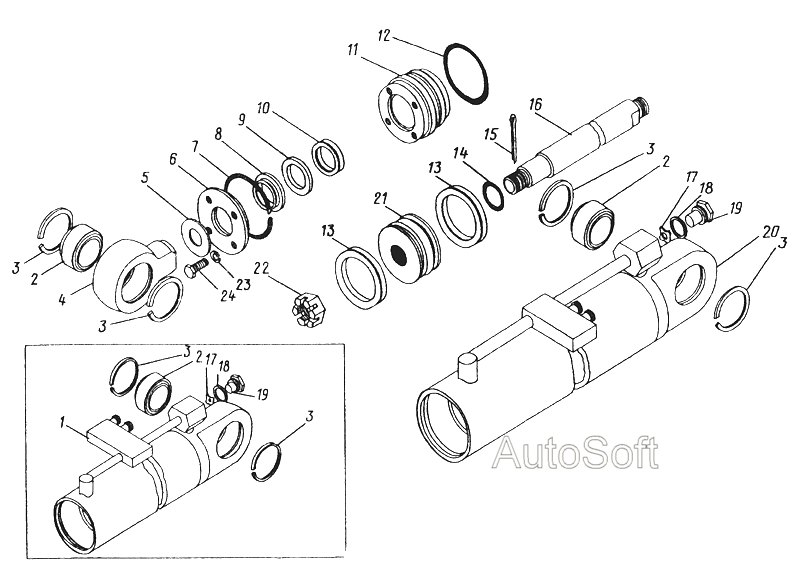

ТО- . Цилиндр стреловой
100%
Название детали
Цилиндр стреловой
Заводской номер
ТО-30.44.20.000
Количество на модель
№
Название детали
Цилиндр
Заводской номер
ТО-30.44.20.100-01
Количество на модель
1
№
1
Название детали
Подшипник
Заводской номер
ШСЛ-60К
Количество на модель
2
№
2
Название детали
КОЛЬЦО
Заводской номер
1Б90.13941
Количество на модель
4
№
3
Название детали
Ухо
Заводской номер
ТО-6А.60.13.001
Количество на модель
1
№
4
Название детали
Стопорная шайба
Заводской номер
ТО-6А.60.13.002
Количество на модель
1
№
5
Название детали
Крышка грязесъемника
Заводской номер
ТО-6А.60.13.004
Количество на модель
1
№
6
Название детали
Кольцо упорное
Заводской номер
ТО-6А.60.13.005
Количество на модель
1
№
7
Название детали
Грязесъемник
Заводской номер
ТО-6А.60.13.003
Количество на модель
1
№
8
Название детали
КОЛЬЦО
Заводской номер
ТО-6А.60.13.011
Количество на модель
1
№
9
Название детали
Манжета
Заводской номер
71x56-2.14896
Количество на модель
1
№
10
Название детали
Крышка сквозная
Заводской номер
ТО-6А.60.13.006
Количество на модель
1
№
11
Название детали
КОЛЬЦО
Заводской номер
115-125-58.9833
Количество на модель
1
№
12
Название детали
Манжета
Заводской номер
125-105-2.14896
Количество на модель
2
№
13
Название детали
КОЛЬЦО
Заводской номер
040-045-30.9833
Количество на модель
1
№
14
Название детали
Шплинт
Заводской номер
6,3x70.397
Количество на модель
1
№
15
Название детали
Шток
Заводской номер
ТО-6А.60.14.001
Количество на модель
1
№
16
Название детали
Шайба
Заводской номер
ТО-30.44.20.003
Количество на модель
1
№
17
Название детали
прокладка
Заводской номер
М33.23358
Количество на модель
1
№
18
Название детали
Болт
Заводской номер
ТО-30.44.20.001
Количество на модель
1
№
19
Название детали
Цилиндр
Заводской номер
ТО-30.44.20.100
Количество на модель
1
№
20
Название детали
Поршень
Заводской номер
ТО-6А.60.13.007
Количество на модель
1
№
21
Название детали
Орех
Заводской номер
ТО-6А.60.13.008
Количество на модель
1
№
22
Название детали
Болт
Заводской номер
М8х25.7796
Количество на модель
4
№
23
Название детали
Шайба
Заводской номер
8.6402
Количество на модель
4
№
24
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Цилиндр стреловой | ТО-30.44.20.000 | |||||||
| 1 | Цилиндр | ТО-30.44.20.100-01 | 1 | 1 | 1 | |||
| 2 | Подшипник | ШСЛ-60К | 2 | 2 | 2 | |||
| 3 | КОЛЬЦО | 1Б90.13941 | 4 | 4 | 3 | |||
| 4 | Ухо | ТО-6А.60.13.001 | 1 | 1 | 4 | |||
| 5 | Стопорная шайба | ТО-6А.60.13.002 | 1 | 1 | 5 | |||
| 6 | Крышка грязесъемника | ТО-6А.60.13.004 | 1 | 1 | 6 | |||
| 7 | Кольцо упорное | ТО-6А.60.13.005 | 1 | 1 | 7 | |||
| 8 | Грязесъемник | ТО-6А.60.13.003 | 1 | 1 | 8 | |||
| 9 | КОЛЬЦО | ТО-6А.60.13.011 | 1 | 1 | 9 | |||
| 10 | Манжета | 71x56-2.14896 | 1 | 1 | 10 | |||
| 11 | Крышка сквозная | ТО-6А.60.13.006 | 1 | 1 | 11 | |||
| 12 | КОЛЬЦО | 115-125-58.9833 | 1 | 1 | 12 | |||
| 13 | Манжета | 125-105-2.14896 | 2 | 2 | 13 | |||
| 14 | КОЛЬЦО | 040-045-30.9833 | 1 | 1 | 14 | |||
| 15 | Шплинт | 6,3x70.397 | 1 | 1 | 15 | |||
| 16 | Шток | ТО-6А.60.14.001 | 1 | 1 | 16 | |||
| 17 | Шайба | ТО-30.44.20.003 | 1 | 1 | 17 | |||
| 18 | прокладка | М33.23358 | 1 | 1 | 18 | |||
| 19 | Болт | ТО-30.44.20.001 | 1 | 1 | 19 | |||
| 20 | Цилиндр | ТО-30.44.20.100 | 1 | 1 | 20 | |||
| 21 | Поршень | ТО-6А.60.13.007 | 1 | 1 | 21 | |||
| 22 | Орех | ТО-6А.60.13.008 | 1 | 1 | 22 | |||
| 23 | Болт | М8х25.7796 | 4 | 4 | 23 | |||
| 24 | Шайба | 8.6402 | 4 | 4 | 24 |
