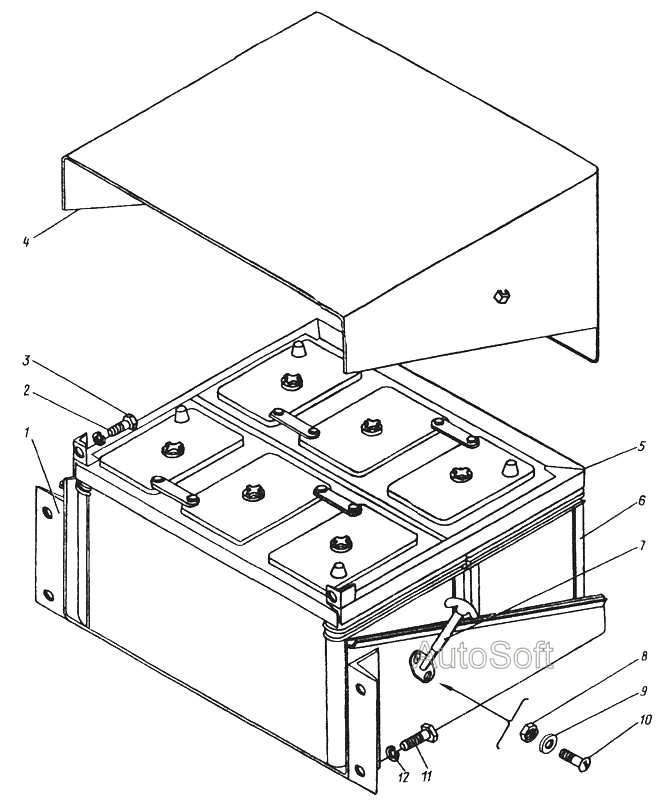

ТО- . Установка аккумуляторных батарей
100%
Название детали
Установка аккумуляторных батарей
Заводской номер
ТО-30.42.01.000
Количество на модель
№
Название детали
Опора
Заводской номер
ТО-30.42.01.200
Количество на модель
1
№
1
Название детали
Шайба
Заводской номер
8.6402
Количество на модель
2
№
2
Название детали
Болт
Заводской номер
М8х20.7798
Количество на модель
2
№
3
Название детали
Крышка
Заводской номер
ТО-30.42.01.100
Количество на модель
1
№
4
Название детали
Рамка
Заводской номер
ТО-30.42.01.300
Количество на модель
2
№
5
Название детали
Батарея аккумуляторная
Заводской номер
ЗСТ-215ЭМ.959.25
Количество на модель
2
№
6
Название детали
Крепление крышки
Заводской номер
А9-84.02.00
Количество на модель
2
№
7
Название детали
Орех
Заводской номер
М6.5915
Количество на модель
4
№
8
Название детали
Шайба
Заводской номер
6.6402
Количество на модель
4
№
9
Название детали
Винт
Заводской номер
ВМ6х12.17473
Количество на модель
4
№
10
Название детали
Болт
Заводской номер
М12x25.7796
Количество на модель
4
№
11
Название детали
Шайба
Заводской номер
12.6402
Количество на модель
4
№
12
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка аккумуляторных батарей | ТО-30.42.01.000 | |||||||
| 1 | Опора | ТО-30.42.01.200 | 1 | 1 | 1 | |||
| 2 | Шайба | 8.6402 | 2 | 2 | 2 | |||
| 3 | Болт | М8х20.7798 | 2 | 2 | 3 | |||
| 4 | Крышка | ТО-30.42.01.100 | 1 | 1 | 4 | |||
| 5 | Рамка | ТО-30.42.01.300 | 2 | 2 | 5 | |||
| 6 | Батарея аккумуляторная | ЗСТ-215ЭМ.959.25 | 2 | 2 | 6 | |||
| 7 | Крепление крышки | А9-84.02.00 | 2 | 2 | 7 | |||
| 8 | Орех | М6.5915 | 4 | 4 | 8 | |||
| 9 | Шайба | 6.6402 | 4 | 4 | 9 | |||
| 10 | Винт | ВМ6х12.17473 | 4 | 4 | 10 | |||
| 11 | Болт | М12x25.7796 | 4 | 4 | 11 | |||
| 12 | Шайба | 12.6402 | 4 | 4 | 12 |
