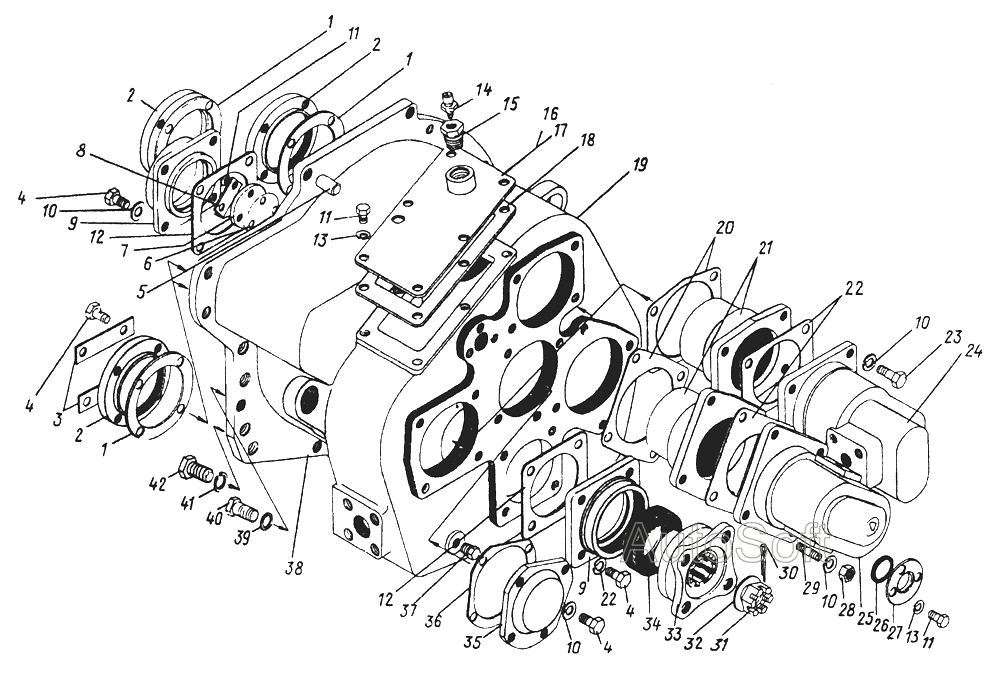

TO- . Редуктор отбора мощности
100%
Название детали
Редуктор отбора мощности
Заводской номер
ТО-30.34.00.000
Количество на модель
№
Название детали
прокладка
Заводской номер
У20104А-34.00.015
Количество на модель
4
№
1
Название детали
Крышка
Заводской номер
У20104А-34.00.009
Количество на модель
4
№
2
Название детали
Стопорная пластина
Заводской номер
ТО-30.34.00.032
Количество на модель
8
№
3
Название детали
Болт
Заводской номер
М10x25.7796
Количество на модель
28
№
4
Название детали
Штифт
Заводской номер
ТО-30.34.00.003
Количество на модель
4
№
5
Название детали
прокладка
Заводской номер
ТО-30.34.00.019
Количество на модель
1
№
6
Название детали
Крышка
Заводской номер
ТО-30.34.00.018
Количество на модель
1
№
7
Название детали
Стопорная пластина
Заводской номер
ТО-30.34.00.034
Количество на модель
2
№
8
Название детали
Крышка
Заводской номер
У20104А-34.00.008
Количество на модель
2
№
9
Название детали
Шайба
Заводской номер
10.6402
Количество на модель
20
№
10
Название детали
Болт
Заводской номер
М8х16.7796
Количество на модель
12
№
11
Название детали
прокладка
Заводской номер
У20104А-34.00.016
Количество на модель
2
№
12
Название детали
Шайба
Заводской номер
8.6402
Количество на модель
9
№
13
Название детали
Сапун
Заводской номер
307900-П
Количество на модель
1
№
14
Название детали
Пробка
Заводской номер
У20104А-34.00.023
Количество на модель
1
№
15
Название детали
Крышка
Заводской номер
ТО-30.34.00.100
Количество на модель
1
№
16
Название детали
Крышка
Заводской номер
ТО-30.34.00.013
Количество на модель
1
№
17
Название детали
прокладка
Заводской номер
ТО-30.34.00.021
Количество на модель
1
№
18
Название детали
корпус
Заводской номер
ТО-30.34.00.300
Количество на модель
1
№
19
Название детали
прокладка
Заводской номер
ТО-30.34.00.005
Количество на модель
3
№
20
Название детали
Стакан
Заводской номер
ТО-30.34.00.002
Количество на модель
3
№
21
Название детали
прокладка
Заводской номер
У20104А-34.00.019
Количество на модель
3
№
22
Название детали
Болт
Заводской номер
М10x40.7796
Количество на модель
6
№
23
Название детали
Насос Э (левый)
Заводской номер
НШ-50У-2-Л.8753
Количество на модель
2
№
24
Название детали
Насос (левый)
Заводской номер
НШ-32-3-Л.8753
Количество на модель
1
№
25
Название детали
КОЛЬЦО
Заводской номер
026-030-25.9833
Количество на модель
1
№
26
Название детали
Крышка
Заводской номер
ТО-30.34.00.022
Количество на модель
1
№
27
Название детали
Гайка
Заводской номер
М10.5915
Количество на модель
6
№
28
Название детали
Шпилька
Заводской номер
М10x40.22032
Количество на модель
6
№
29
Название детали
Шплинт
Заводской номер
5x50.397
Количество на модель
1
№
30
Название детали
Гайка специальная
Заводской номер
У20104А-31.00.015
Количество на модель
1
№
31
Название детали
Шайба фланца
Заводской номер
У20104А-31.00.038
Количество на модель
1
№
32
Название детали
Фланец
Заводской номер
120-2402036-В
Количество на модель
1
№
33
Название детали
Сальник
Заводской номер
120-2402052-А
Количество на модель
2
№
34
Название детали
Крышка
Заводской номер
ТО-30.34.00.023
Количество на модель
1
№
35
Название детали
прокладка
Заводской номер
ТО-30.34.00.024
Количество на модель
1
№
36
Название детали
Пробка
Заводской номер
ТО-30.34.00.037
Количество на модель
3
№
37
Название детали
корпус
Заводской номер
ТО-30.34.00.001
Количество на модель
1
№
38
Название детали
Шайба
Заводской номер
12.6402
Количество на модель
4
№
39
Название детали
Болт
Заводской номер
М12x30.7796
Количество на модель
4
№
40
Название детали
Шайба
Заводской номер
16.6402
Количество на модель
8
№
41
Название детали
Болт
Заводской номер
M16x30.7796
Количество на модель
8
№
42
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Редуктор отбора мощности | ТО-30.34.00.000 | |||||||
| 1 | прокладка | У20104А-34.00.015 | 4 | 4 | 1 | |||
| 2 | Крышка | У20104А-34.00.009 | 4 | 4 | 2 | |||
| 3 | Стопорная пластина | ТО-30.34.00.032 | 8 | 8 | 3 | |||
| 4 | Болт | М10x25.7796 | 28 | 28 | 4 | |||
| 5 | Штифт | ТО-30.34.00.003 | 4 | 4 | 5 | |||
| 6 | прокладка | ТО-30.34.00.019 | 1 | 1 | 6 | |||
| 7 | Крышка | ТО-30.34.00.018 | 1 | 1 | 7 | |||
| 8 | Стопорная пластина | ТО-30.34.00.034 | 2 | 2 | 8 | |||
| 9 | Крышка | У20104А-34.00.008 | 2 | 2 | 9 | |||
| 10 | Шайба | 10.6402 | 20 | 20 | 10 | |||
| 11 | Болт | М8х16.7796 | 12 | 12 | 11 | |||
| 12 | прокладка | У20104А-34.00.016 | 2 | 2 | 12 | |||
| 13 | Шайба | 8.6402 | 9 | 9 | 13 | |||
| 14 | Сапун | 307900-П | 1 | 1 | 14 | |||
| 15 | Пробка | У20104А-34.00.023 | 1 | 1 | 15 | |||
| 16 | Крышка | ТО-30.34.00.100 | 1 | 1 | 16 | |||
| 17 | Крышка | ТО-30.34.00.013 | 1 | 1 | 17 | |||
| 18 | прокладка | ТО-30.34.00.021 | 1 | 1 | 18 | |||
| 19 | корпус | ТО-30.34.00.300 | 1 | 1 | 19 | |||
| 20 | прокладка | ТО-30.34.00.005 | 3 | 3 | 20 | |||
| 21 | Стакан | ТО-30.34.00.002 | 3 | 3 | 21 | |||
| 22 | прокладка | У20104А-34.00.019 | 3 | 3 | 22 | |||
| 23 | Болт | М10x40.7796 | 6 | 6 | 23 | |||
| 24 | Насос Э (левый) | НШ-50У-2-Л.8753 | 2 | 2 | 24 | |||
| 25 | Насос (левый) | НШ-32-3-Л.8753 | 1 | 1 | 25 | |||
| 26 | КОЛЬЦО | 026-030-25.9833 | 1 | 1 | 26 | |||
| 27 | Крышка | ТО-30.34.00.022 | 1 | 1 | 27 | |||
| 28 | Гайка | М10.5915 | 6 | 6 | 28 | |||
| 29 | Шпилька | М10x40.22032 | 6 | 6 | 29 | |||
| 30 | Шплинт | 5x50.397 | 1 | 1 | 30 | |||
| 31 | Гайка специальная | У20104А-31.00.015 | 1 | 1 | 31 | |||
| 32 | Шайба фланца | У20104А-31.00.038 | 1 | 1 | 32 | |||
| 33 | Фланец | 120-2402036-В | 1 | 1 | 33 | |||
| 34 | Сальник | 120-2402052-А | 2 | 2 | 34 | |||
| 35 | Крышка | ТО-30.34.00.023 | 1 | 1 | 35 | |||
| 36 | прокладка | ТО-30.34.00.024 | 1 | 1 | 36 | |||
| 37 | Пробка | ТО-30.34.00.037 | 3 | 3 | 37 | |||
| 38 | корпус | ТО-30.34.00.001 | 1 | 1 | 38 | |||
| 39 | Шайба | 12.6402 | 4 | 4 | 39 | |||
| 40 | Болт | М12x30.7796 | 4 | 4 | 40 | |||
| 41 | Шайба | 16.6402 | 8 | 8 | 41 | |||
| 42 | Болт | M16x30.7796 | 8 | 8 | 42 |
