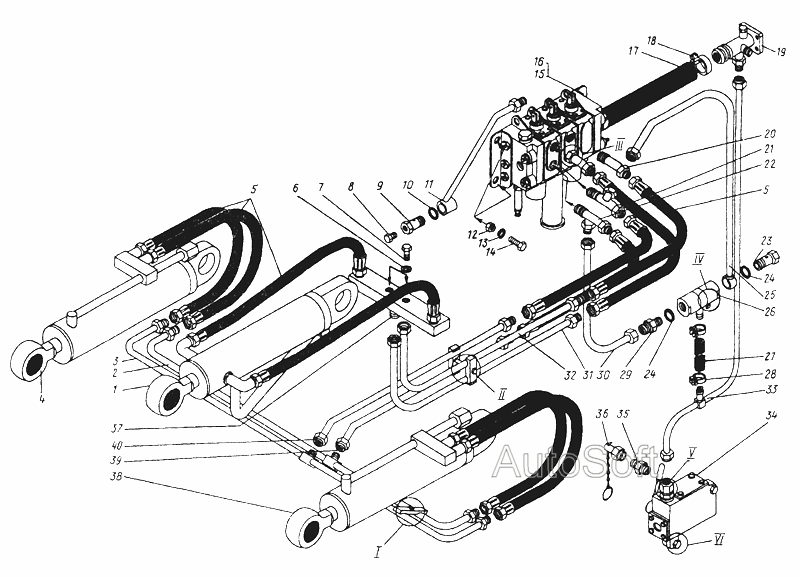

ТО- . Гидросистема погрузочного оборудования
100%
Название детали
Цилиндр ковшовый
Заводской номер
ТО-30.44.10.000
Количество на модель
1
№
1
Название детали
Трубопровод
Заводской номер
ТО-30.44.00.100-01
Количество на модель
1
№
2
Название детали
Трубопровод
Заводской номер
ТО-30.44.00.100
Количество на модель
1
№
3
Название детали
Цилиндр стреловой
Заводской номер
ТО-30.44.20.000-01
Количество на модель
1
№
4
Название детали
Рукав
Заводской номер
РВД16x850-У
Количество на модель
10
№
5
Название детали
Шайба
Заводской номер
12.6402
Количество на модель
2
№
6
Название детали
Болт
Заводской номер
М12x25.7798
Количество на модель
2
№
7
Название детали
Пробка
Заводской номер
Д-561В.44.01.312
Количество на модель
1
№
8
Название детали
Зажимной болт
Заводской номер
ТО-30.44.00.005
Количество на модель
1
№
9
Название детали
прокладка
Заводской номер
М33х2.25684
Количество на модель
1
№
10
Название детали
Трубопровод
Заводской номер
ТО-30.44.00.160
Количество на модель
1
№
11
Название детали
Орех
Заводской номер
М16.5915
Количество на модель
4
№
12
Название детали
Шайба
Заводской номер
16.6402
Количество на модель
4
№
13
Название детали
Болт
Заводской номер
М16x50.7798
Количество на модель
4
№
14
Название детали
Распределитель
Заводской номер
Р25.160.20-01-021-30
Количество на модель
1
№
15
Название детали
Распределитель
Заводской номер
Р25.160.20-01-02.1-01-30
Количество на модель
1
№
16
Название детали
Рукав
Заводской номер
38x51,5-16.10362
Количество на модель
1
№
17
Название детали
Хомут
Заводской номер
У20104А-41.02.090
Количество на модель
2
№
18
Название детали
Трубопровод
Заводской номер
ТО-30.44.00.240
Количество на модель
1
№
19
Название детали
Штуцер
Заводской номер
ТО-30.44.00.300
Количество на модель
2
№
20
Название детали
Штуцер
Заводской номер
ТО-30.44.00.310
Количество на модель
1
№
21
Название детали
Штуцер
Заводской номер
ТО-30.44.00.320
Количество на модель
1
№
22
Название детали
Болт
Заводской номер
2-1-22.25682
Количество на модель
1
№
23
Название детали
прокладка
Заводской номер
М27х2.25684
Количество на модель
1
№
24
Название детали
Трубопровод
Заводской номер
ТО-30.44.00.180
Количество на модель
1
№
25
Название детали
Блок предохранительный
Заводской номер
ТО-30.44.50.000
Количество на модель
1
№
26
Название детали
Рукав
Заводской номер
14x22,5-16.10362
Количество на модель
1
№
27
Название детали
Хомут
Заводской номер
У20104А-41.02.100
Количество на модель
2
№
28
Название детали
Штуцер
Заводской номер
ТО-30.44.00.002
Количество на модель
1
№
29
Название детали
Трубопровод
Заводской номер
ТО-30.44.00.170
Количество на модель
1
№
30
Название детали
Трубопровод
Заводской номер
ТО-30.44.00.120
Количество на модель
1
№
31
Название детали
Трубопровод
Заводской номер
ТО-30.44.00.120-01
Количество на модель
1
№
32
Название детали
Трубопровод
Заводской номер
ТО-30.44.00.140
Количество на модель
1
№
33
Название детали
Насос ручной
Заводской номер
РО.8-30-01
Количество на модель
1
№
34
Название детали
Штуцер
Заводской номер
ТО-30.44.00.004
Количество на модель
1
№
35
Название детали
Заглушка
Заводской номер
ТО-30.44.00.270
Количество на модель
1
№
36
Название детали
Колодка
Заводской номер
ТО-30.44.00.260
Количество на модель
1
№
37
Название детали
Цилиндр стреловой
Заводской номер
ТО-30.44.20.000
Количество на модель
1
№
38
Название детали
Трубопровод
Заводской номер
ТО-30.44.00.110-01
Количество на модель
1
№
39
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Цилиндр ковшовый | ТО-30.44.10.000 | 1 | 1 | 1 | |||
| 2 | Трубопровод | ТО-30.44.00.100-01 | 1 | 1 | 2 | |||
| 3 | Трубопровод | ТО-30.44.00.100 | 1 | 1 | 3 | |||
| 4 | Цилиндр стреловой | ТО-30.44.20.000-01 | 1 | 1 | 4 | |||
| 5 | Рукав | РВД16x850-У | 10 | 10 | 5 | |||
| 6 | Шайба | 12.6402 | 2 | 2 | 6 | |||
| 7 | Болт | М12x25.7798 | 2 | 2 | 7 | |||
| 8 | Пробка | Д-561В.44.01.312 | 1 | 1 | 8 | |||
| 9 | Зажимной болт | ТО-30.44.00.005 | 1 | 1 | 9 | |||
| 10 | прокладка | М33х2.25684 | 1 | 1 | 10 | |||
| 11 | Трубопровод | ТО-30.44.00.160 | 1 | 1 | 11 | |||
| 12 | Орех | М16.5915 | 4 | 4 | 12 | |||
| 13 | Шайба | 16.6402 | 4 | 4 | 13 | |||
| 14 | Болт | М16x50.7798 | 4 | 4 | 14 | |||
| 15 | Распределитель | Р25.160.20-01-021-30 | 1 | 1 | 15 | |||
| 16 | Распределитель | Р25.160.20-01-02.1-01-30 | 1 | 1 | 16 | |||
| 17 | Рукав | 38x51,5-16.10362 | 1 | 1 | 17 | |||
| 18 | Хомут | У20104А-41.02.090 | 2 | 2 | 18 | |||
| 19 | Трубопровод | ТО-30.44.00.240 | 1 | 1 | 19 | |||
| 20 | Штуцер | ТО-30.44.00.300 | 2 | 2 | 20 | |||
| 21 | Штуцер | ТО-30.44.00.310 | 1 | 1 | 21 | |||
| 22 | Штуцер | ТО-30.44.00.320 | 1 | 1 | 22 | |||
| 23 | Болт | 2-1-22.25682 | 1 | 1 | 23 | |||
| 24 | прокладка | М27х2.25684 | 1 | 1 | 24 | |||
| 25 | Трубопровод | ТО-30.44.00.180 | 1 | 1 | 25 | |||
| 26 | Блок предохранительный | ТО-30.44.50.000 | 1 | 1 | 26 | |||
| 27 | Рукав | 14x22,5-16.10362 | 1 | 1 | 27 | |||
| 28 | Хомут | У20104А-41.02.100 | 2 | 2 | 28 | |||
| 29 | Штуцер | ТО-30.44.00.002 | 1 | 1 | 29 | |||
| 30 | Трубопровод | ТО-30.44.00.170 | 1 | 1 | 30 | |||
| 31 | Трубопровод | ТО-30.44.00.120 | 1 | 1 | 31 | |||
| 32 | Трубопровод | ТО-30.44.00.120-01 | 1 | 1 | 32 | |||
| 33 | Трубопровод | ТО-30.44.00.140 | 1 | 1 | 33 | |||
| 34 | Насос ручной | РО.8-30-01 | 1 | 1 | 34 | |||
| 35 | Штуцер | ТО-30.44.00.004 | 1 | 1 | 35 | |||
| 36 | Заглушка | ТО-30.44.00.270 | 1 | 1 | 36 | |||
| 37 | Колодка | ТО-30.44.00.260 | 1 | 1 | 37 | |||
| 38 | Цилиндр стреловой | ТО-30.44.20.000 | 1 | 1 | 38 | |||
| 39 | Трубопровод | ТО-30.44.00.110-01 | 1 | 1 | 39 |
