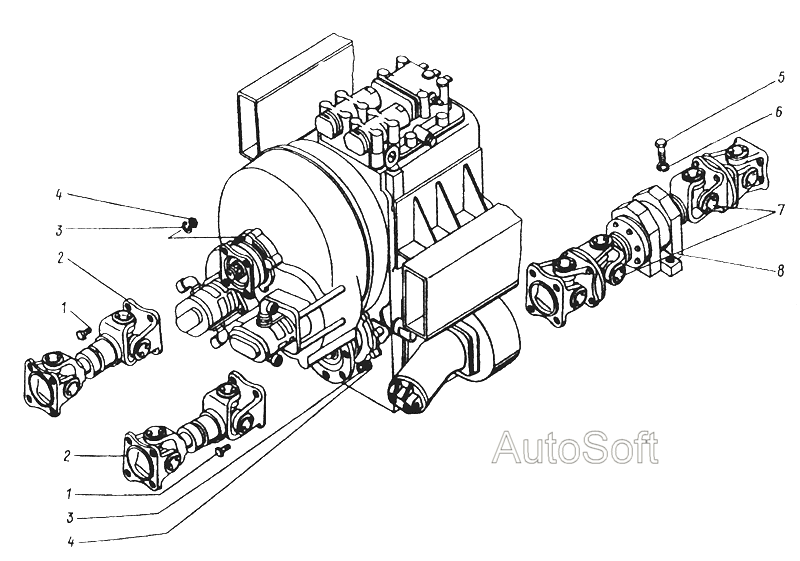

ТО- . Установка гидромеханической коробки передач (ГМКП) и карданных валов
100%
Название детали
Установка гидромеханической коробки передач (ГМКП) и карданных валов
Заводской номер
ТО-30.35.00.000
Количество на модель
№
Название детали
Болт
Заводской номер
М10x35.7796
Количество на модель
8
№
1
Название детали
Вал карданный
Заводской номер
ТО-30.35.00.050
Количество на модель
2
№
2
Название детали
Шайба
Заводской номер
10.6402
Количество на модель
8
№
3
Название детали
Орех
Заводской номер
М10x1.25.5915
Количество на модель
8
№
4
Название детали
Болт
Заводской номер
М20х40.7798
Количество на модель
2
№
5
Название детали
Шайба
Заводской номер
20.6402
Количество на модель
2
№
6
Название детали
Вал карданный
Заводской номер
ТО-30.35.00.700
Количество на модель
2
№
7
Название детали
Карданная опора
Заводской номер
ТО-30.35.00.800
Количество на модель
1
№
8
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка гидромеханической коробки передач (ГМКП) и карданных валов | ТО-30.35.00.000 | |||||||
| 1 | Болт | М10x35.7796 | 8 | 8 | 1 | |||
| 2 | Вал карданный | ТО-30.35.00.050 | 2 | 2 | 2 | |||
| 3 | Шайба | 10.6402 | 8 | 8 | 3 | |||
| 4 | Орех | М10x1.25.5915 | 8 | 8 | 4 | |||
| 5 | Болт | М20х40.7798 | 2 | 2 | 5 | |||
| 6 | Шайба | 20.6402 | 2 | 2 | 6 | |||
| 7 | Вал карданный | ТО-30.35.00.700 | 2 | 2 | 7 | |||
| 8 | Карданная опора | ТО-30.35.00.800 | 1 | 1 | 8 |
