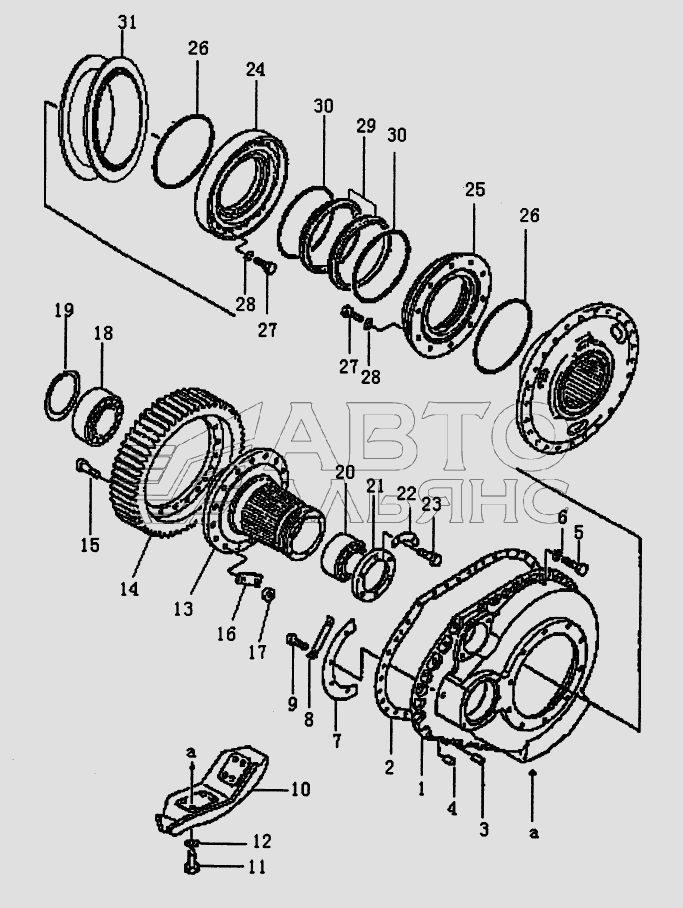

КОРПУС И ШЕСТЕРНЯ ГЛАВНОЙ ПЕРЕДАЧИ (PD220Y-, PD220YS)
100%
Название детали
O
Заводской номер
07000-05410
Количество на модель
2
№
26
Название детали
Болт
Заводской номер
GB5783
Количество на модель
2
№
5
Название детали
Стиральная машина
Заводской номер
GB93
Количество на модель
31
№
6
Название детали
Втулка
Заводской номер
T23-27-2
Количество на модель
1
№
Название детали
КОРПУС, ГЛАВНАЯ ПЕРЕДАЧА .
Заводской номер
T21-27-33
Количество на модель
№
1
Название детали
КОРПУС, ГЛАВНАЯ ПЕРЕДАЧА .
Заводской номер
T21-27-34
Количество на модель
№
1
Название детали
Прокладка
Заводской номер
T21-27-22
Количество на модель
1
№
2
Название детали
Штифт, дюбель
Заводской номер
04020-01842
Количество на модель
2
№
3
Название детали
ШТУЦЕР
Заводской номер
07049-02025
Количество на модель
№
4
Название детали
ПЛИТА
Заводской номер
T21-27-36
Количество на модель
1
№
7
Название детали
Замок
Заводской номер
27-7
Количество на модель
2
№
8
Название детали
ГАРД
Заводской номер
T21-27.1
Количество на модель
№
10
Название детали
ГАРД
Заводской номер
T21-27.2
Количество на модель
№
10
Название детали
Втулка
Заводской номер
T21-27-4
Количество на модель
1
№
13
Название детали
ОБЛОЖКА
Заводской номер
T21-27-3
Количество на модель
1
№
14
Название детали
Болт
Заводской номер
27-37
Количество на модель
16
№
15
Название детали
Замок
Заводской номер
T21-27-2
Количество на модель
8
№
16
Название детали
Орех
Заводской номер
0182-02419
Количество на модель
16
№
17
Название детали
Подшипник, ролик
Заводской номер
150-09-13110
Количество на модель
1
№
18
Название детали
Фиксатор
Заводской номер
T20.6-2
Количество на модель
1
№
19
Название детали
Подшипник, ролик
Заводской номер
170-09-13250
Количество на модель
1
№
20
Название детали
Фиксатор
Заводской номер
T21-27-7
Количество на модель
1
№
21
Название детали
Замок
Заводской номер
27-43
Количество на модель
3
№
22
Название детали
ОБЛОЖКА
Заводской номер
27-44
Количество на модель
1
№
24
Название детали
ОБЛОЖКА
Заводской номер
27-45
Количество на модель
1
№
25
Название детали
Уплотнительное кольцо
Заводской номер
27-46a
Количество на модель
2
№
29
Название детали
O
Заводской номер
27-47
Количество на модель
2
№
30
Название детали
SHEATH
Заводской номер
T23.27.1
Количество на модель
1
№
31
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 26 | O | 07000-05410 | 2 | 2 | 26 | |||
| 5 | Болт | GB5783 | 2 | 2 | 5 | |||
| 6 | Стиральная машина | GB93 | 31 | 31 | 6 | |||
| Втулка | T23-27-2 | 1 | 1 | |||||
| 1 | КОРПУС, ГЛАВНАЯ ПЕРЕДАЧА . | T21-27-33 | 1 | |||||
| 1 | КОРПУС, ГЛАВНАЯ ПЕРЕДАЧА . | T21-27-34 | 1 | |||||
| 2 | Прокладка | T21-27-22 | 1 | 1 | 2 | |||
| 3 | Штифт, дюбель | 04020-01842 | 2 | 2 | 3 | |||
| 4 | ШТУЦЕР | 07049-02025 | 4 | |||||
| 7 | ПЛИТА | T21-27-36 | 1 | 1 | 7 | |||
| 8 | Замок | 27-7 | 2 | 2 | 8 | |||
| 10 | ГАРД | T21-27.1 | 10 | |||||
| 10 | ГАРД | T21-27.2 | 10 | |||||
| 13 | Втулка | T21-27-4 | 1 | 1 | 13 | |||
| 14 | ОБЛОЖКА | T21-27-3 | 1 | 1 | 14 | |||
| 15 | Болт | 27-37 | 16 | 16 | 15 | |||
| 16 | Замок | T21-27-2 | 8 | 8 | 16 | |||
| 17 | Орех | 0182-02419 | 16 | 16 | 17 | |||
| 18 | Подшипник, ролик | 150-09-13110 | 1 | 1 | 18 | |||
| 19 | Фиксатор | T20.6-2 | 1 | 1 | 19 | |||
| 20 | Подшипник, ролик | 170-09-13250 | 1 | 1 | 20 | |||
| 21 | Фиксатор | T21-27-7 | 1 | 1 | 21 | |||
| 22 | Замок | 27-43 | 3 | 3 | 22 | |||
| 24 | ОБЛОЖКА | 27-44 | 1 | 1 | 24 | |||
| 25 | ОБЛОЖКА | 27-45 | 1 | 1 | 25 | |||
| 29 | Уплотнительное кольцо | 27-46a | 2 | 2 | 29 | |||
| 30 | O | 27-47 | 2 | 2 | 30 | |||
| 31 | SHEATH | T23.27.1 | 1 | 1 | 31 |
