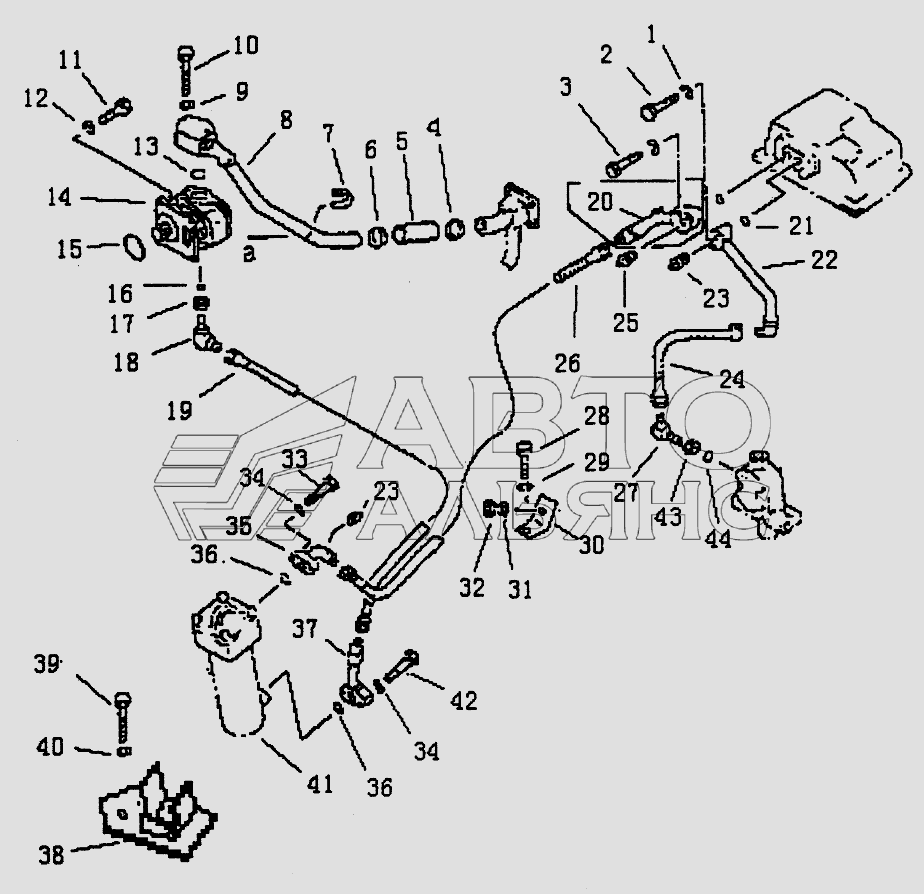

ТРУБОПРОВОД ГИДРОТРАНСФОРМАТОРА PD320Y- PD320Y-
100%
Название детали
Стиральная машина
Заводской номер
GB93
Количество на модель
4
№
1
Название детали
Болт
Заводской номер
GB5782
Количество на модель
2
№
2
Название детали
Зажим
Заводской номер
CLAMP 21
Количество на модель
1
№
4
Название детали
Шланг
Заводской номер
07260-04114
Количество на модель
1
№
5
Название детали
CLAMP
Заводской номер
CLAMP
Количество на модель
1
№
6
Название детали
clip
Заводской номер
07283-24354
Количество на модель
1
№
7
Название детали
Трубка
Заводской номер
Т14А-49.20
Количество на модель
1
№
8
Название детали
Болт
Заводской номер
GB5783
Количество на модель
4
№
11
Название детали
O
Заводской номер
07000-03032
Количество на модель
1
№
13
Название детали
НАСОСНАЯ СТАНЦИЯ
Заводской номер
07433-71103
Количество на модель
1
№
14
Название детали
O
Заводской номер
07000-03075
Количество на модель
1
№
15
Название детали
0-ring
Заводской номер
07000-02434
Количество на модель
1
№
16
Название детали
Орех
Заводской номер
07239-12410
Количество на модель
1
№
17
Название детали
Локоть
Заводской номер
07232-10628 ft
Количество на модель
1
№
18
Название детали
Рукав
Заводской номер
07102-20605
Количество на модель
1
№
19
Название детали
Трубка
Заводской номер
T14A-49.19[2]
Количество на модель
1
№
20
Название детали
O
Заводской номер
07000-03028
Количество на модель
№
21
Название детали
Трубка
Заводской номер
T14A-49.11
Количество на модель
1
№
22
Название детали
Заглушка
Заводской номер
07042-20108
Количество на модель
№
23
Название детали
hose
Заводской номер
07102-20603
Количество на модель
1
№
24
Название детали
Hose
Заводской номер
07102-20613
Количество на модель
1
№
26
Название детали
Локоть
Заводской номер
T14A-49-3
Количество на модель
1
№
27
Название детали
Стиральная машина
Заводской номер
GB97.1
Количество на модель
1
№
29
Название детали
Кронштейн
Заводской номер
49-29
Количество на модель
1
№
30
Название детали
Гайка
Заводской номер
01599-01011
Количество на модель
2
№
32
Название детали
Трубка
Заводской номер
T14A-49.14
Количество на модель
1
№
35
Название детали
O
Заводской номер
07000-03035
Количество на модель
2
№
36
Название детали
Трубка
Заводской номер
T14A-49.22
Количество на модель
1
№
37
Название детали
Кронштейн
Заводской номер
T14A-49.30[1]
Количество на модель
1
№
38
Название детали
МАСЛЯНЫЙ ФИЛЬТР
Заводской номер
T14A-49.31
Количество на модель
1
№
41
Название детали
nut
Заводской номер
07239-13320
Количество на модель
1
№
43
Название детали
O-ring
Заводской номер
07002-03334
Количество на модель
1
№
44
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Стиральная машина | GB93 | 4 | 4 | 1 | |||
| 2 | Болт | GB5782 | 2 | 2 | 2 | |||
| 4 | Зажим | CLAMP 21 | 1 | 1 | 4 | |||
| 5 | Шланг | 07260-04114 | 1 | 1 | 5 | |||
| 6 | CLAMP | CLAMP | 1 | 1 | 6 | |||
| 7 | clip | 07283-24354 | 1 | 1 | 7 | |||
| 8 | Трубка | Т14А-49.20 | 1 | 1 | 8 | |||
| 11 | Болт | GB5783 | 4 | 4 | 11 | |||
| 13 | O | 07000-03032 | 1 | 1 | 13 | |||
| 14 | НАСОСНАЯ СТАНЦИЯ | 07433-71103 | 1 | 1 | 14 | |||
| 15 | O | 07000-03075 | 1 | 1 | 15 | |||
| 16 | 0-ring | 07000-02434 | 1 | 1 | 16 | |||
| 17 | Орех | 07239-12410 | 1 | 1 | 17 | |||
| 18 | Локоть | 07232-10628 ft | 1 | 1 | 18 | |||
| 19 | Рукав | 07102-20605 | 1 | 1 | 19 | |||
| 20 | Трубка | T14A-49.19[2] | 1 | 1 | 20 | |||
| 21 | O | 07000-03028 | 21 | |||||
| 22 | Трубка | T14A-49.11 | 1 | 1 | 22 | |||
| 23 | Заглушка | 07042-20108 | 23 | |||||
| 24 | hose | 07102-20603 | 1 | 1 | 24 | |||
| 26 | Hose | 07102-20613 | 1 | 1 | 26 | |||
| 27 | Локоть | T14A-49-3 | 1 | 1 | 27 | |||
| 29 | Стиральная машина | GB97.1 | 1 | 1 | 29 | |||
| 30 | Кронштейн | 49-29 | 1 | 1 | 30 | |||
| 32 | Гайка | 01599-01011 | 2 | 2 | 32 | |||
| 35 | Трубка | T14A-49.14 | 1 | 1 | 35 | |||
| 36 | O | 07000-03035 | 2 | 2 | 36 | |||
| 37 | Трубка | T14A-49.22 | 1 | 1 | 37 | |||
| 38 | Кронштейн | T14A-49.30[1] | 1 | 1 | 38 | |||
| 41 | МАСЛЯНЫЙ ФИЛЬТР | T14A-49.31 | 1 | 1 | 41 | |||
| 43 | nut | 07239-13320 | 1 | 1 | 43 | |||
| 44 | O-ring | 07002-03334 | 1 | 1 | 44 |
