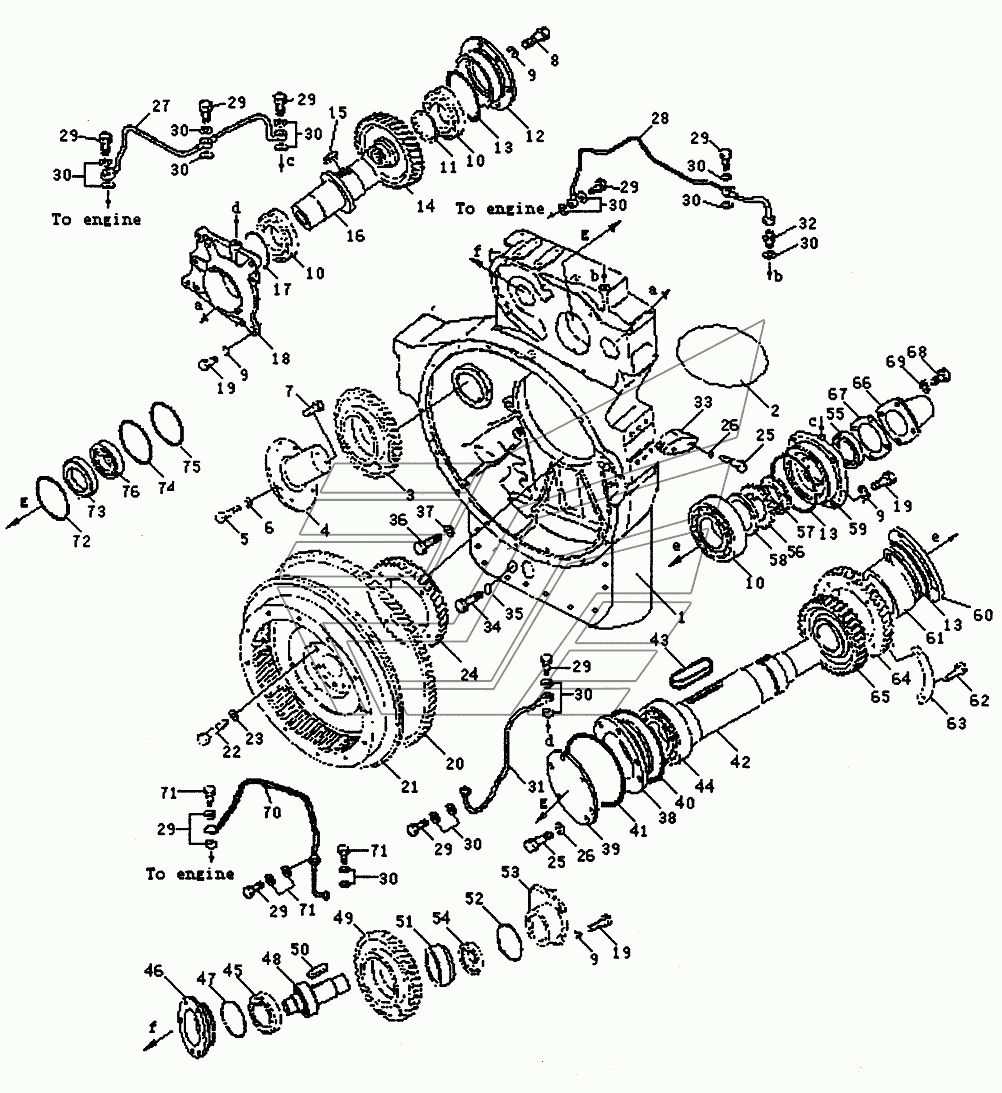

СБОРКА ПРИВОДА (PD165, PD165YS)
100%
Название детали
CASE
Заводской номер
T24A.00-1
Количество на модель
1
№
1
Название детали
SEAL
Заводской номер
SEAL
Количество на модель
1
№
2
Название детали
Шестерня
Заводской номер
T24A.00-2
Количество на модель
1
№
3
Название детали
Вал
Заводской номер
T24A.00-4
Количество на модель
1
№
4
Название детали
Болт
Заводской номер
GB5782
Количество на модель
3
№
5
Название детали
Стиральная машина
Заводской номер
GB93
Количество на модель
3
№
6
Название детали
Заглушка
Заводской номер
07043-50108
Количество на модель
2
№
7
Название детали
Подшипник
Заводской номер
GB17276
Количество на модель
3
№
10
Название детали
SPACER
Заводской номер
T24A.00-5
Количество на модель
1
№
11
Название детали
Седло подшипника
Заводской номер
T24A.000-6
Количество на модель
1
№
12
Название детали
O-ring
Заводской номер
GB3452.1
Количество на модель
3
№
13
Название детали
Насос
Заводской номер
T24A.00-7
Количество на модель
1
№
14
Название детали
Ключ
Заводской номер
GB1096
Количество на модель
1
№
15
Название детали
Вал
Заводской номер
T24A.00-8
Количество на модель
1
№
16
Название детали
Кольцо круглого сечения
Заводской номер
07000-02135
Количество на модель
1
№
17
Название детали
Седло подшипника
Заводской номер
T24A.00-9
Количество на модель
1
№
18
Название детали
Кольцо
Заводской номер
RING
Количество на модель
1
№
20
Название детали
FLYWHEEL
Заводской номер
FLYWHEEL
Количество на модель
1
№
21
Название детали
BOLT
Заводской номер
BOLT
Количество на модель
8
№
22
Название детали
WASHER
Заводской номер
WASHER
Количество на модель
8
№
23
Название детали
Шестерня
Заводской номер
T24A.00-10
Количество на модель
1
№
24
Название детали
Нефтяная труба
Заводской номер
T24A.00.1
Количество на модель
1
№
27
Название детали
Нефтяная труба
Заводской номер
T24A.00.2
Количество на модель
1
№
28
Название детали
Болт
Заводской номер
T24A.00-11
Количество на модель
7
№
29
Название детали
Стиральная машина
Заводской номер
JB982
Количество на модель
21
№
30
Название детали
Нефтяная труба
Заводской номер
T24A.00.3
Количество на модель
1
№
31
Название детали
Штуцер трубы
Заводской номер
07211-50610
Количество на модель
1
№
32
Название детали
ФЛАНЦЫ
Заводской номер
T24A.00-12
Количество на модель
1
№
33
Название детали
ШТУЦЕР
Заводской номер
PLUG
Количество на модель
1
№
34
Название детали
КОЛЛАР
Заводской номер
CUSHION
Количество на модель
1
№
35
Название детали
Седло подшипника
Заводской номер
T24A.00-13
Количество на модель
1
№
38
Название детали
ОБЛОЖКА
Заводской номер
T24A.00-14
Количество на модель
1
№
39
Название детали
Вал
Заводской номер
T24A.00-15
Количество на модель
1
№
42
Название детали
Подшипник
Заводской номер
GB1T283
Количество на модель
1
№
44
Название детали
Подшипник
Заводской номер
GB1T276
Количество на модель
1
№
45
Название детали
Седло подшипника
Заводской номер
T24A.00-16
Количество на модель
1
№
46
Название детали
Вал
Заводской номер
T24A.00.4
Количество на модель
1
№
48
Название детали
Шестерня
Заводской номер
T24A.00-17
Количество на модель
1
№
49
Название детали
SPACER
Заводской номер
T24A.00-18
Количество на модель
1
№
51
Название детали
Седло подшипника
Заводской номер
T24A.00-19
Количество на модель
1
№
53
Название детали
Уплотнение
Заводской номер
JB2600
Количество на модель
1
№
55
Название детали
Шайба, стопор
Заводской номер
GB858
Количество на модель
1
№
56
Название детали
Орех
Заводской номер
GB810
Количество на модель
1
№
57
Название детали
SPACER
Заводской номер
T24A.00-20
Количество на модель
1
№
58
Название детали
ОБЛОЖКА
Заводской номер
T24A.00-21
Количество на модель
1
№
59
Название детали
Седло подшипника
Заводской номер
T24A.00-22
Количество на модель
1
№
60
Название детали
SPACER
Заводской номер
T24A.00-23
Количество на модель
1
№
61
Название детали
ПИТЧ
Заводской номер
T24A.00-24
Количество на модель
2
№
63
Название детали
Шестерня
Заводской номер
T24A.00-25
Количество на модель
1
№
64
Название детали
Шестерня
Заводской номер
T24A.00-26
Количество на модель
1
№
65
Название детали
ОБЛОЖКА
Заводской номер
T24A.00-27
Количество на модель
1
№
66
Название детали
Уплотнение
Заводской номер
T24A.00-28
Количество на модель
1
№
67
Название детали
Болт
Заводской номер
GB5780
Количество на модель
4
№
68
Название детали
Нефтяная труба
Заводской номер
T24A.00.5
Количество на модель
1
№
70
Название детали
Соединительный болт
Заводской номер
07206-10610
Количество на модель
3
№
71
Название детали
Кольцо
Заводской номер
T24A.00-29
Количество на модель
1
№
72
Название детали
Кольцо
Заводской номер
T24A.00-30
Количество на модель
1
№
73
Название детали
Кольцо
Заводской номер
T24A.00-31
Количество на модель
1
№
74
Название детали
Подшипник
Заводской номер
GB/T276
Количество на модель
2
№
76
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | CASE | T24A.00-1 | 1 | 1 | 1 | |||
| 2 | SEAL | SEAL | 1 | 1 | 2 | |||
| 3 | Шестерня | T24A.00-2 | 1 | 1 | 3 | |||
| 4 | Вал | T24A.00-4 | 1 | 1 | 4 | |||
| 5 | Болт | GB5782 | 3 | 3 | 5 | |||
| 6 | Стиральная машина | GB93 | 3 | 3 | 6 | |||
| 7 | Заглушка | 07043-50108 | 2 | 2 | 7 | |||
| 10 | Подшипник | GB17276 | 3 | 3 | 10 | |||
| 11 | SPACER | T24A.00-5 | 1 | 1 | 11 | |||
| 12 | Седло подшипника | T24A.000-6 | 1 | 1 | 12 | |||
| 13 | O-ring | GB3452.1 | 3 | 3 | 13 | |||
| 14 | Насос | T24A.00-7 | 1 | 1 | 14 | |||
| 15 | Ключ | GB1096 | 1 | 1 | 15 | |||
| 16 | Вал | T24A.00-8 | 1 | 1 | 16 | |||
| 17 | Кольцо круглого сечения | 07000-02135 | 1 | 1 | 17 | |||
| 18 | Седло подшипника | T24A.00-9 | 1 | 1 | 18 | |||
| 20 | Кольцо | RING | 1 | 1 | 20 | |||
| 21 | FLYWHEEL | FLYWHEEL | 1 | 1 | 21 | |||
| 22 | BOLT | BOLT | 8 | 8 | 22 | |||
| 23 | WASHER | WASHER | 8 | 8 | 23 | |||
| 24 | Шестерня | T24A.00-10 | 1 | 1 | 24 | |||
| 27 | Нефтяная труба | T24A.00.1 | 1 | 1 | 27 | |||
| 28 | Нефтяная труба | T24A.00.2 | 1 | 1 | 28 | |||
| 29 | Болт | T24A.00-11 | 7 | 7 | 29 | |||
| 30 | Стиральная машина | JB982 | 21 | 21 | 30 | |||
| 31 | Нефтяная труба | T24A.00.3 | 1 | 1 | 31 | |||
| 32 | Штуцер трубы | 07211-50610 | 1 | 1 | 32 | |||
| 33 | ФЛАНЦЫ | T24A.00-12 | 1 | 1 | 33 | |||
| 34 | ШТУЦЕР | PLUG | 1 | 1 | 34 | |||
| 35 | КОЛЛАР | CUSHION | 1 | 1 | 35 | |||
| 38 | Седло подшипника | T24A.00-13 | 1 | 1 | 38 | |||
| 39 | ОБЛОЖКА | T24A.00-14 | 1 | 1 | 39 | |||
| 42 | Вал | T24A.00-15 | 1 | 1 | 42 | |||
| 44 | Подшипник | GB1T283 | 1 | 1 | 44 | |||
| 45 | Подшипник | GB1T276 | 1 | 1 | 45 | |||
| 46 | Седло подшипника | T24A.00-16 | 1 | 1 | 46 | |||
| 48 | Вал | T24A.00.4 | 1 | 1 | 48 | |||
| 49 | Шестерня | T24A.00-17 | 1 | 1 | 49 | |||
| 51 | SPACER | T24A.00-18 | 1 | 1 | 51 | |||
| 53 | Седло подшипника | T24A.00-19 | 1 | 1 | 53 | |||
| 55 | Уплотнение | JB2600 | 1 | 1 | 55 | |||
| 56 | Шайба, стопор | GB858 | 1 | 1 | 56 | |||
| 57 | Орех | GB810 | 1 | 1 | 57 | |||
| 58 | SPACER | T24A.00-20 | 1 | 1 | 58 | |||
| 59 | ОБЛОЖКА | T24A.00-21 | 1 | 1 | 59 | |||
| 60 | Седло подшипника | T24A.00-22 | 1 | 1 | 60 | |||
| 61 | SPACER | T24A.00-23 | 1 | 1 | 61 | |||
| 63 | ПИТЧ | T24A.00-24 | 2 | 2 | 63 | |||
| 64 | Шестерня | T24A.00-25 | 1 | 1 | 64 | |||
| 65 | Шестерня | T24A.00-26 | 1 | 1 | 65 | |||
| 66 | ОБЛОЖКА | T24A.00-27 | 1 | 1 | 66 | |||
| 67 | Уплотнение | T24A.00-28 | 1 | 1 | 67 | |||
| 68 | Болт | GB5780 | 4 | 4 | 68 | |||
| 70 | Нефтяная труба | T24A.00.5 | 1 | 1 | 70 | |||
| 71 | Соединительный болт | 07206-10610 | 3 | 3 | 71 | |||
| 72 | Кольцо | T24A.00-29 | 1 | 1 | 72 | |||
| 73 | Кольцо | T24A.00-30 | 1 | 1 | 73 | |||
| 74 | Кольцо | T24A.00-31 | 1 | 1 | 74 | |||
| 76 | Подшипник | GB/T276 | 2 | 2 | 76 |
