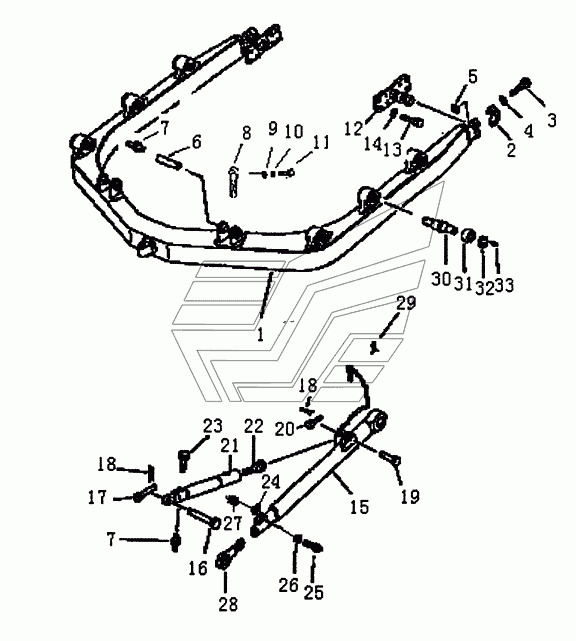

C (PD165Y-, PD165YG)
100%
Название детали
РАМКА
Заводской номер
T24.70.1.2
Количество на модель
1
№
1
Название детали
Шапка
Заводской номер
T24.71.1-4
Количество на модель
2
№
2
Название детали
Болт
Заводской номер
GB5782
Количество на модель
4
№
3
Название детали
Стиральная машина
Заводской номер
GB97.2
Количество на модель
4
№
4
Название детали
Орех
Заводской номер
T24.71.1-3
Количество на модель
4
№
5
Название детали
Контакт
Заводской номер
T24.71.1-19
Количество на модель
2
№
6
Название детали
Фитинг, смазка
Заводской номер
GB1152
Количество на модель
8
№
7
Название детали
Контакт
Заводской номер
71-44
Количество на модель
2
№
8
Название детали
Стиральная машина
Заводской номер
GB97.1
Количество на модель
2
№
9
Название детали
Стиральная машина
Заводской номер
GB93
Количество на модель
2
№
10
Название детали
Болт
Заводской номер
GB5783
Количество на модель
2
№
11
Название детали
TRUNNION
Заводской номер
T24.70.1.3
Количество на модель
2
№
12
Название детали
Рука,
Заводской номер
T24.70.1.4
Количество на модель
1
№
15
Название детали
Рука,
Заводской номер
T24.70.1.7
Количество на модель
1
№
15
Название детали
Контакт
Заводской номер
T24.70.1-8
Количество на модель
4
№
16
Название детали
Контакт
Заводской номер
T24.70.1-9
Количество на модель
4
№
17
Название детали
Контакт
Заводской номер
GB91
Количество на модель
8
№
18
Название детали
Контакт
Заводской номер
ST2.15.12-11
Количество на модель
2
№
19
Название детали
Контакт
Заводской номер
ST2.15.12-10
Количество на модель
2
№
20
Название детали
BRACE
Заводской номер
T24.70.1.1
Количество на модель
2
№
21
Название детали
Совместные
Заводской номер
T24.70.1-3
Количество на модель
2
№
22
Название детали
Винт
Заводской номер
70-14
Количество на модель
2
№
23
Название детали
Shim
Заводской номер
ST2.15.12-14
Количество на модель
6
№
24
Название детали
Орех
Заводской номер
GB6170
Количество на модель
4
№
27
Название детали
Совместные
Заводской номер
T24.70.1-4
Количество на модель
2
№
28
Название детали
Вал
Заводской номер
T24.70.1-1
Количество на модель
2
№
30
Название детали
Втулка
Заводской номер
ST2.15.12-8
Количество на модель
2
№
31
Название детали
ПЛИТА
Заводской номер
ST2.15.12-7
Количество на модель
2
№
32
Название детали
Болт
Заводской номер
GB70
Количество на модель
6
№
33
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | РАМКА | T24.70.1.2 | 1 | 1 | 1 | |||
| 2 | Шапка | T24.71.1-4 | 2 | 2 | 2 | |||
| 3 | Болт | GB5782 | 4 | 4 | 3 | |||
| 4 | Стиральная машина | GB97.2 | 4 | 4 | 4 | |||
| 5 | Орех | T24.71.1-3 | 4 | 4 | 5 | |||
| 6 | Контакт | T24.71.1-19 | 2 | 2 | 6 | |||
| 7 | Фитинг, смазка | GB1152 | 8 | 8 | 7 | |||
| 8 | Контакт | 71-44 | 2 | 2 | 8 | |||
| 9 | Стиральная машина | GB97.1 | 2 | 2 | 9 | |||
| 10 | Стиральная машина | GB93 | 2 | 2 | 10 | |||
| 11 | Болт | GB5783 | 2 | 2 | 11 | |||
| 12 | TRUNNION | T24.70.1.3 | 2 | 2 | 12 | |||
| 15 | Рука, | T24.70.1.4 | 1 | 1 | 15 | |||
| 15 | Рука, | T24.70.1.7 | 1 | 1 | 15 | |||
| 16 | Контакт | T24.70.1-8 | 4 | 4 | 16 | |||
| 17 | Контакт | T24.70.1-9 | 4 | 4 | 17 | |||
| 18 | Контакт | GB91 | 8 | 8 | 18 | |||
| 19 | Контакт | ST2.15.12-11 | 2 | 2 | 19 | |||
| 20 | Контакт | ST2.15.12-10 | 2 | 2 | 20 | |||
| 21 | BRACE | T24.70.1.1 | 2 | 2 | 21 | |||
| 22 | Совместные | T24.70.1-3 | 2 | 2 | 22 | |||
| 23 | Винт | 70-14 | 2 | 2 | 23 | |||
| 24 | Shim | ST2.15.12-14 | 6 | 6 | 24 | |||
| 27 | Орех | GB6170 | 4 | 4 | 27 | |||
| 28 | Совместные | T24.70.1-4 | 2 | 2 | 28 | |||
| 30 | Вал | T24.70.1-1 | 2 | 2 | 30 | |||
| 31 | Втулка | ST2.15.12-8 | 2 | 2 | 31 | |||
| 32 | ПЛИТА | ST2.15.12-7 | 2 | 2 | 32 | |||
| 33 | Болт | GB70 | 6 | 6 | 33 |
