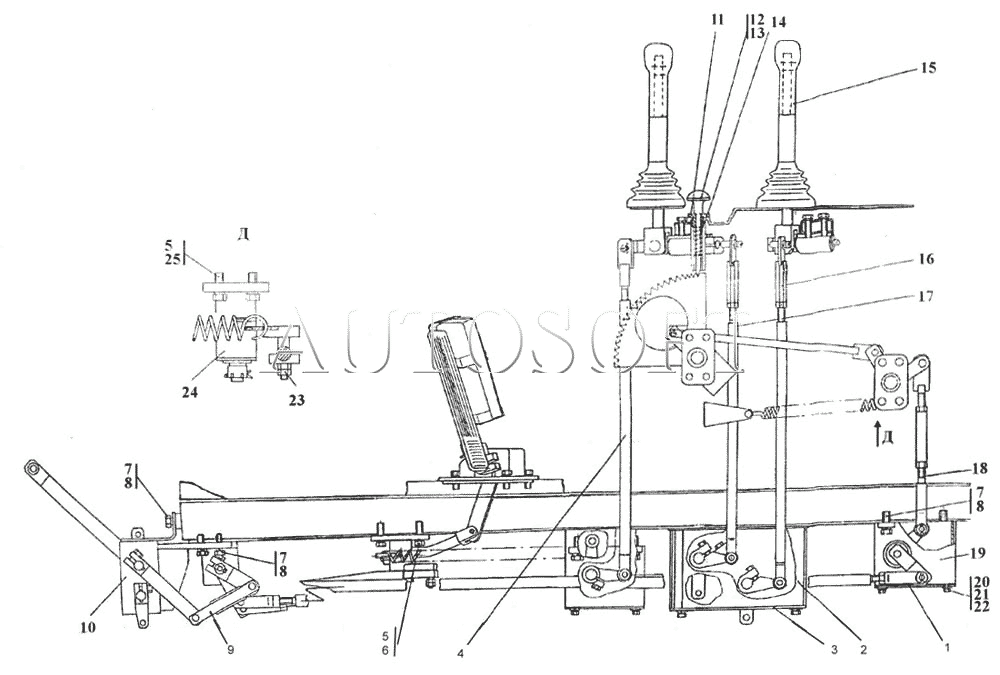

Привод управления
100%
Название детали
Привод управления
Заводской номер
1101-13-50-02-20СП
Количество на модель
№
Название детали
Крышка
Заводской номер
ТТ2501-13-189СП
Количество на модель
1
№
1
Название детали
Тяга
Заводской номер
3501-13-135СП
Количество на модель
1
№
4
Название детали
Тяга
Заводской номер
3501-13-135-20СП
Количество на модель
№
4
Название детали
Болт M- x
Заводской номер
Болт М8-6gх25
Количество на модель
12
№
5
Название детали
Болт M- x
Заводской номер
Болт М10-6gх55
Количество на модель
4
№
6
Название детали
Болт M- x
Заводской номер
Болт М10-6gх30
Количество на модель
35
№
7
Название детали
Шайба ОТ
Заводской номер
Шайба 10 ОТ
Количество на модель
49
№
8
Название детали
Тяга
Заводской номер
404-13-173
Количество на модель
3
№
9
Название детали
Тяга
Заводской номер
404-13-173-20
Количество на модель
№
9
Название детали
корпус
Заводской номер
3501-13-128
Количество на модель
1
№
11
Название детали
Фиксатор
Заводской номер
3501-13-183
Количество на модель
1
№
13
Название детали
Пружина
Заводской номер
700-38-2563-20
Количество на модель
№
14
Название детали
Пружина
Заводской номер
700-38-2563
Количество на модель
1
№
14
Название детали
Ручка
Заводской номер
2501-13-299
Количество на модель
3
№
15
Название детали
Тяга
Заводской номер
3501-13-214СП
Количество на модель
1
№
18
Название детали
Тяга
Заводской номер
3501-13-214-20СП
Количество на модель
№
18
Название детали
Мостик
Заводской номер
3501-13-230-01СП
Количество на модель
1
№
19
Название детали
Мостик
Заводской номер
3501-13-230-01-20СП
Количество на модель
№
19
Название детали
Болт M- x
Заводской номер
Болт М6-6gх16
Количество на модель
14
№
20
Название детали
Шайба
Заводской номер
Шайба 6 Т
Количество на модель
14
№
21
Название детали
Шайба 6.01.08кп.019 ГОСТ 11371-78
Заводской номер
310110
Количество на модель
14
№
22
Название детали
Шайба 6.01.08кп.0221 ГОСТ 11371-78
Заводской номер
310110-20
Количество на модель
№
22
Название детали
Орех М
Заводской номер
Гайка М6
Количество на модель
20
№
23
Название детали
Мостик
Заводской номер
3501-13-215-01СП
Количество на модель
1
№
24
Название детали
Мостик
Заводской номер
3501-13-215-01-20СП
Количество на модель
№
24
Название детали
Шайба Т
Заводской номер
Шайба 8 Т
Количество на модель
22
№
25
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Привод управления | 1101-13-50-02-20СП | |||||||
| 1 | Крышка | ТТ2501-13-189СП | 1 | 1 | 1 | |||
| 4 | Тяга | 3501-13-135СП | 1 | 1 | 4 | |||
| 4 | Тяга | 3501-13-135-20СП | 4 | |||||
| 5 | Болт M- x | Болт М8-6gх25 | 12 | 12 | 5 | |||
| 6 | Болт M- x | Болт М10-6gх55 | 4 | 4 | 6 | |||
| 7 | Болт M- x | Болт М10-6gх30 | 35 | 35 | 7 | |||
| 8 | Шайба ОТ | Шайба 10 ОТ | 49 | 49 | 8 | |||
| 9 | Тяга | 404-13-173 | 3 | 3 | 9 | |||
| 9 | Тяга | 404-13-173-20 | 9 | |||||
| 11 | корпус | 3501-13-128 | 1 | 1 | 11 | |||
| 13 | Фиксатор | 3501-13-183 | 1 | 1 | 13 | |||
| 14 | Пружина | 700-38-2563-20 | 14 | |||||
| 14 | Пружина | 700-38-2563 | 1 | 1 | 14 | |||
| 15 | Ручка | 2501-13-299 | 3 | 3 | 15 | |||
| 18 | Тяга | 3501-13-214СП | 1 | 1 | 18 | |||
| 18 | Тяга | 3501-13-214-20СП | 18 | |||||
| 19 | Мостик | 3501-13-230-01СП | 1 | 1 | 19 | |||
| 19 | Мостик | 3501-13-230-01-20СП | 19 | |||||
| 20 | Болт M- x | Болт М6-6gх16 | 14 | 14 | 20 | |||
| 21 | Шайба | Шайба 6 Т | 14 | 14 | 21 | |||
| 22 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | 310110 | 14 | 14 | 22 | |||
| 22 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | 310110-20 | 22 | |||||
| 23 | Орех М | Гайка М6 | 20 | 20 | 23 | |||
| 24 | Мостик | 3501-13-215-01СП | 1 | 1 | 24 | |||
| 24 | Мостик | 3501-13-215-01-20СП | 24 | |||||
| 25 | Шайба Т | Шайба 8 Т | 22 | 22 | 25 |
