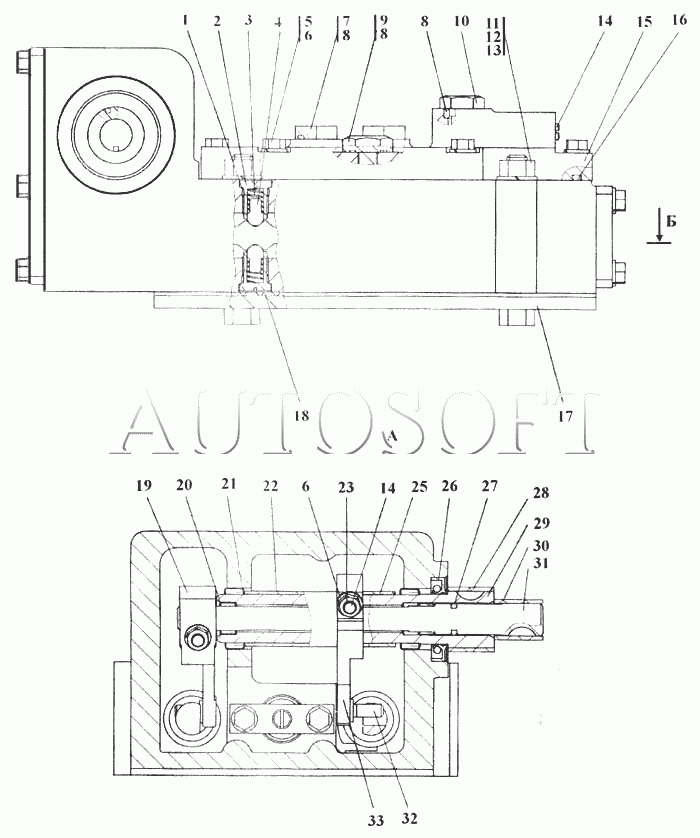

Блок управления
100%
Название детали
Блок управления
Заводской номер
1501-15-20СП
Количество на модель
1
№
Название детали
Блок управления
Заводской номер
1501-15-20-20СП
Количество на модель
№
Название детали
Кольцо- -
Заводской номер
Кольцо 014-018-25-2-51-1668
Количество на модель
4
№
1
Название детали
Корпус фиксатора
Заводской номер
1501-15-11
Количество на модель
4
№
2
Название детали
Пружина
Заводской номер
385092
Количество на модель
6
№
3
Название детали
Фиксатор
Заводской номер
1501-15-12
Количество на модель
4
№
4
Название детали
Шайба Т
Заводской номер
Шайба 8 Т
Количество на модель
31
№
6
Название детали
Шайба Т ГОСТ
Заводской номер
Шайба 8 Т ГОСТ 6402-70
Количество на модель
31
№
6
Название детали
Пробка
Заводской номер
375330
Количество на модель
2
№
7
Название детали
Кольцо ГОСТ /ТУ-
Заводской номер
018-022-25-2-51-1668
Количество на модель
5
№
8
Название детали
Болт специальный
Заводской номер
1501-15-48
Количество на модель
2
№
9
Название детали
Дроссель
Заводской номер
1501-15-130СП
Количество на модель
1
№
10
Название детали
Болт М-Х. ГОСТ
Заводской номер
280388
Количество на модель
4
№
11
Название детали
Болт М-ХХ ГОСТ
Заводской номер
280388-20
Количество на модель
№
11
Название детали
Орех М
Заводской номер
Гайка М12
Количество на модель
4
№
12
Название детали
Шайба
Заводской номер
Шайба 12
Количество на модель
4
№
13
Название детали
Шайба ГОСТ
Заводской номер
Шайба 12 ГОСТ 6402-70
Количество на модель
4
№
13
Название детали
Пробка ТУ-
Заводской номер
370140
Количество на модель
1
№
14
Название детали
Крышка
Заводской номер
1501-15-2
Количество на модель
1
№
15
Название детали
Кольцо- -
Заводской номер
Кольцо 190-195-36-2-51-1668
Количество на модель
1
№
16
Название детали
Крышка
Заводской номер
1501-15-23
Количество на модель
1
№
17
Название детали
прокладка
Заводской номер
450291
Количество на модель
1
№
18
Название детали
Рычаг
Заводской номер
1501-15-19
Количество на модель
1
№
19
Название детали
Подшипник ГОСТ
Заводской номер
Подшипник 941/15 ГОСТ 4060-78
Количество на модель
2
№
20
Название детали
Подшипник
Заводской номер
Подшипник 941/30
Количество на модель
2
№
21
Название детали
Подшипник ГОСТ
Заводской номер
Подшипник 941/30 ГОСТ 4060-78
Количество на модель
2
№
21
Название детали
Втулка
Заводской номер
1501-15-17
Количество на модель
1
№
22
Название детали
Гайка М8
Заводской номер
Гайка М8
Количество на модель
2
№
23
Название детали
Клин
Заводской номер
312501-91-145
Количество на модель
2
№
24
Название детали
Втулка
Заводской номер
1501-15-17-01
Количество на модель
1
№
25
Название детали
Манжета - x
Заводской номер
Манжета 2.2-30х52-3
Количество на модель
1
№
26
Название детали
Кольцо- -
Заводской номер
Кольцо 016-020-25-2-51-1668
Количество на модель
1
№
27
Название детали
Труба
Заводской номер
2501-15-152
Количество на модель
1
№
28
Название детали
Валик
Заводской номер
1501-15-15
Количество на модель
1
№
29
Название детали
Труба
Заводской номер
2501-15-152-01
Количество на модель
1
№
30
Название детали
Валик
Заводской номер
1501-15-16
Количество на модель
1
№
31
Название детали
Палец
Заводской номер
1501-15-22
Количество на модель
2
№
32
Название детали
Рычаг
Заводской номер
1501-15-18
Количество на модель
1
№
33
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Блок управления | 1501-15-20СП | 1 | 1 | |||||
| Блок управления | 1501-15-20-20СП | |||||||
| 1 | Кольцо- - | Кольцо 014-018-25-2-51-1668 | 4 | 4 | 1 | |||
| 2 | Корпус фиксатора | 1501-15-11 | 4 | 4 | 2 | |||
| 3 | Пружина | 385092 | 6 | 6 | 3 | |||
| 4 | Фиксатор | 1501-15-12 | 4 | 4 | 4 | |||
| 6 | Шайба Т | Шайба 8 Т | 31 | 31 | 6 | |||
| 6 | Шайба Т ГОСТ | Шайба 8 Т ГОСТ 6402-70 | 31 | 31 | 6 | |||
| 7 | Пробка | 375330 | 2 | 2 | 7 | |||
| 8 | Кольцо ГОСТ /ТУ- | 018-022-25-2-51-1668 | 5 | 5 | 8 | |||
| 9 | Болт специальный | 1501-15-48 | 2 | 2 | 9 | |||
| 10 | Дроссель | 1501-15-130СП | 1 | 1 | 10 | |||
| 11 | Болт М-Х. ГОСТ | 280388 | 4 | 4 | 11 | |||
| 11 | Болт М-ХХ ГОСТ | 280388-20 | 11 | |||||
| 12 | Орех М | Гайка М12 | 4 | 4 | 12 | |||
| 13 | Шайба | Шайба 12 | 4 | 4 | 13 | |||
| 13 | Шайба ГОСТ | Шайба 12 ГОСТ 6402-70 | 4 | 4 | 13 | |||
| 14 | Пробка ТУ- | 370140 | 1 | 1 | 14 | |||
| 15 | Крышка | 1501-15-2 | 1 | 1 | 15 | |||
| 16 | Кольцо- - | Кольцо 190-195-36-2-51-1668 | 1 | 1 | 16 | |||
| 17 | Крышка | 1501-15-23 | 1 | 1 | 17 | |||
| 18 | прокладка | 450291 | 1 | 1 | 18 | |||
| 19 | Рычаг | 1501-15-19 | 1 | 1 | 19 | |||
| 20 | Подшипник ГОСТ | Подшипник 941/15 ГОСТ 4060-78 | 2 | 2 | 20 | |||
| 21 | Подшипник | Подшипник 941/30 | 2 | 2 | 21 | |||
| 21 | Подшипник ГОСТ | Подшипник 941/30 ГОСТ 4060-78 | 2 | 2 | 21 | |||
| 22 | Втулка | 1501-15-17 | 1 | 1 | 22 | |||
| 23 | Гайка М8 | Гайка М8 | 2 | 2 | 23 | |||
| 24 | Клин | 312501-91-145 | 2 | 2 | 24 | |||
| 25 | Втулка | 1501-15-17-01 | 1 | 1 | 25 | |||
| 26 | Манжета - x | Манжета 2.2-30х52-3 | 1 | 1 | 26 | |||
| 27 | Кольцо- - | Кольцо 016-020-25-2-51-1668 | 1 | 1 | 27 | |||
| 28 | Труба | 2501-15-152 | 1 | 1 | 28 | |||
| 29 | Валик | 1501-15-15 | 1 | 1 | 29 | |||
| 30 | Труба | 2501-15-152-01 | 1 | 1 | 30 | |||
| 31 | Валик | 1501-15-16 | 1 | 1 | 31 | |||
| 32 | Палец | 1501-15-22 | 2 | 2 | 32 | |||
| 33 | Рычаг | 1501-15-18 | 1 | 1 | 33 |
