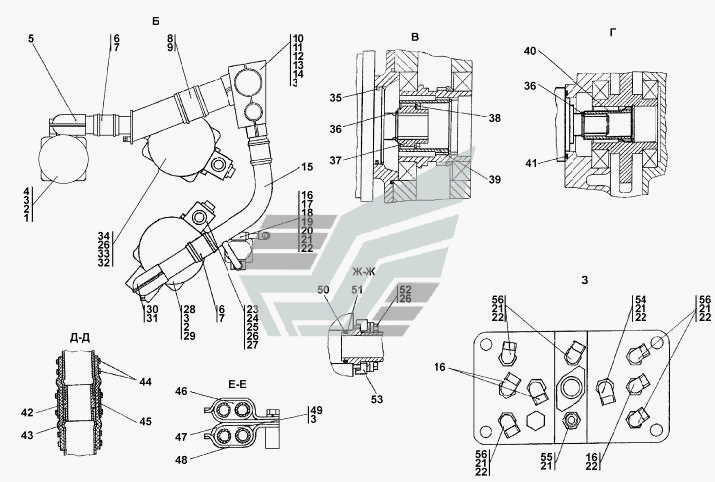

2701-26-1СП Установка гидросистемы
100%
Название детали
Насос НШ 100А-3
Заводской номер
Насос НШ 100А-3
Количество на модель
№
1
Название детали
Насос НШ 100А-3Т
Заводской номер
Насос НШ 100А-3Т
Количество на модель
1
№
1
Название детали
Шайба 12х2.01.08кп.019 ГОСТ 11371-78
Заводской номер
31 0210
Количество на модель
№
2
Название детали
Шайба 12х2 ГОСТ 11371-78
Заводской номер
31 0210-20
Количество на модель
4
№
2
Название детали
Шайба ОТ
Заводской номер
Шайба 12 ОТ
Количество на модель
50
№
3
Название детали
Болт М12-6gx40
Заводской номер
Болт М12-6gx40
Количество на модель
28
№
4
Название детали
Трубопровод
Заводской номер
2701-26-85СП(SP)
Количество на модель
№
5
Название детали
Трубопровод
Заводской номер
2701-26-85-20СП(SP)
Количество на модель
1
№
5
Название детали
Рукав
Заводской номер
46 1701
Количество на модель
№
6
Название детали
Рукав
Заводской номер
46 1701-20
Количество на модель
4
№
6
Название детали
Шланговый хомут AS70- / W2
Заводской номер
DIN3017-AS70-90/ 12C7-W2
Количество на модель
8
№
7
Название детали
Втулка
Заводской номер
40 0448
Количество на модель
2
№
8
Название детали
Шланговый хомут DIN3017-AS120-140/ 12C7-W2
Заводской номер
DIN3017-AS120-140/ 12C7-W2
Количество на модель
4
№
9
Название детали
Опора
Заводской номер
2701-26-174
Количество на модель
№
10
Название детали
Опора
Заводской номер
2701-26-174-20
Количество на модель
2
№
10
Название детали
прокладка
Заводской номер
700-40-6684
Количество на модель
4
№
11
Название детали
прокладка
Заводской номер
700-40-6684-02
Количество на модель
4
№
12
Название детали
Прокладка
Заводской номер
700-40-6684-06
Количество на модель
4
№
13
Название детали
Болт М
Заводской номер
Болт М12-6gx80
Количество на модель
8
№
14
Название детали
Трубопровод
Заводской номер
2701-26-34-20СП(SP)
Количество на модель
1
№
15
Название детали
Трубопровод
Заводской номер
2701-26-34СП(SP)
Количество на модель
№
15
Название детали
Угольник
Заводской номер
3501-26-116СП(SP)
Количество на модель
3
№
16
Название детали
Фланец
Заводской номер
404-26-247
Количество на модель
№
17
Название детали
Фланец
Заводской номер
404-26-247-20
Количество на модель
2
№
17
Название детали
Болт М
Заводской номер
Болт М8-6gx45
Количество на модель
4
№
18
Название детали
Шайба 8Т
Заводской номер
Шайба 8Т
Количество на модель
6
№
19
Название детали
Кольцо- -
Заводской номер
020-025-30-2-51-1668
Количество на модель
2
№
20
Название детали
Кольцо ГОСТ /ТУ-
Заводской номер
018-022-25-2-51-1668
Количество на модель
13
№
21
Название детали
Контргайка
Заводской номер
Н.036.23.022
Количество на модель
№
22
Название детали
Контргайка
Заводской номер
Н.036.23.022-01
Количество на модель
16
№
22
Название детали
Клапан
Заводской номер
2701-26-74-20СП(SP)
Количество на модель
2
№
23
Название детали
Клапан
Заводской номер
2701-26-74СП(SP)
Количество на модель
№
23
Название детали
Защитная шайба
Заводской номер
700-40-5117
Количество на модель
2
№
24
Название детали
Болт М
Заводской номер
Болт М16-6gx45
Количество на модель
12
№
25
Название детали
Шайба ОТ
Заводской номер
Шайба 16 ОТ
Количество на модель
74
№
26
Название детали
Кольцо- -
Заводской номер
050-060-58-2-51-1668
Количество на модель
2
№
27
Название детали
Насос НШ 150Г-4
Заводской номер
Насос НШ 150Г-4
Количество на модель
№
28
Название детали
Насос НШ 150Г-4Т
Заводской номер
Насос НШ 150Г-4Т
Количество на модель
1
№
28
Название детали
Трубопровод
Заводской номер
2701-26-86-20СП(SP)
Количество на модель
1
№
30
Название детали
Трубопровод
Заводской номер
2701-26-86СП(SP)
Количество на модель
№
30
Название детали
Кольцо- - ИРП
Заводской номер
075-081-36-2-ИРП1314-1
Количество на модель
1
№
31
Название детали
Насос НШ-250-4
Заводской номер
Насос НШ-250-4
Количество на модель
№
32
Название детали
Насос НШ-250-4Т
Заводской номер
Насос НШ-250-4Т
Количество на модель
2
№
32
Название детали
Шайба ГОСТ
Заводской номер
31 0270
Количество на модель
№
33
Название детали
Шайба Т. ГОСТ
Заводской номер
31 0270-20
Количество на модель
24
№
33
Название детали
Болт М
Заводской номер
Болт М16-6gx55
Количество на модель
8
№
34
Название детали
Кольцо- - ИРП
Заводской номер
082-088-36-2-ИРП1314-1
Количество на модель
1
№
35
Название детали
Кольцо С ГОСТ
Заводской номер
58 0307
Количество на модель
2
№
36
Название детали
Муфта
Заводской номер
404-26-27
Количество на модель
1
№
37
Название детали
Кольцо С65 ГОСТ 13941-86
Заводской номер
700-58-2103
Количество на модель
2
№
38
Название детали
Муфта
Заводской номер
2501-26-94
Количество на модель
3
№
39
Название детали
Муфта
Заводской номер
2501-15-103
Количество на модель
1
№
40
Название детали
Кольцо- - ИРП
Заводской номер
100-110-58-2-ИРП1314-1
Количество на модель
1
№
41
Название детали
Втулка
Заводской номер
313502-26-221
Количество на модель
3
№
42
Название детали
Рукав
Заводской номер
46 1501-03
Количество на модель
№
43
Название детали
Рукав
Заводской номер
46 1501-03-20
Количество на модель
3
№
43
Название детали
Шланговый хомут DIN3017-AS50-70/ 12C7-W2
Заводской номер
DIN3017-AS50-70/ 12C7-W2
Количество на модель
18
№
44
Название детали
Рукав
Заводской номер
404-26-213-13-20СП -20SP
Количество на модель
1
№
45
Название детали
Рукав
Заводской номер
404-26-213-13СП(SP)
Количество на модель
№
45
Название детали
Втулка
Заводской номер
40 0402-01
Количество на модель
7
№
46
Название детали
Планка
Заводской номер
5001-26-43
Количество на модель
№
47
Название детали
Планка
Заводской номер
5001-26-43-20
Количество на модель
7
№
47
Название детали
Скоба
Заводской номер
5001-26-44-20
Количество на модель
7
№
48
Название детали
Скоба
Заводской номер
5001-26-44
Количество на модель
№
48
Название детали
Болт M12x1,
Заводской номер
Болт М12x1,25-6gx25
Количество на модель
14
№
49
Название детали
Кольцо ГОСТ /ТУ-
Заводской номер
042-050-46-2-51-1668
Количество на модель
20
№
50
Название детали
Защитная шайба
Заводской номер
44 0005
Количество на модель
20
№
51
Название детали
Винт
Заводской номер
3502-20-4-20
Количество на модель
70
№
52
Название детали
Винт
Заводской номер
3502-20-4
Количество на модель
№
52
Название детали
Фланец
Заводской номер
46-26-280
Количество на модель
№
53
Название детали
Фланец
Заводской номер
46-26-280-20
Количество на модель
32
№
53
Название детали
Угольник
Заводской номер
3501-26-159СП(SP)
Количество на модель
№
54
Название детали
Угольник
Заводской номер
3501-26-159-20СП(SP)
Количество на модель
3
№
54
Название детали
Штуцер ввертной
Заводской номер
5001-26-78
Количество на модель
№
55
Название детали
Штуцер ввертной
Заводской номер
5001-26-78-20
Количество на модель
4
№
55
Название детали
Угольник ввертной
Заводской номер
5001-26-77
Количество на модель
№
56
Название детали
Угольник ввертной
Заводской номер
5001-26-77-20
Количество на модель
10
№
56
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Насос НШ 100А-3 | Насос НШ 100А-3 | 1 | |||||
| 1 | Насос НШ 100А-3Т | Насос НШ 100А-3Т | 1 | 1 | 1 | |||
| 2 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | 31 0210 | 2 | |||||
| 2 | Шайба 12х2 ГОСТ 11371-78 | 31 0210-20 | 4 | 4 | 2 | |||
| 3 | Шайба ОТ | Шайба 12 ОТ | 50 | 50 | 3 | |||
| 4 | Болт М12-6gx40 | Болт М12-6gx40 | 28 | 28 | 4 | |||
| 5 | Трубопровод | 2701-26-85СП(SP) | 5 | |||||
| 5 | Трубопровод | 2701-26-85-20СП(SP) | 1 | 1 | 5 | |||
| 6 | Рукав | 46 1701 | 6 | |||||
| 6 | Рукав | 46 1701-20 | 4 | 4 | 6 | |||
| 7 | Шланговый хомут AS70- / W2 | DIN3017-AS70-90/ 12C7-W2 | 8 | 8 | 7 | |||
| 8 | Втулка | 40 0448 | 2 | 2 | 8 | |||
| 9 | Шланговый хомут DIN3017-AS120-140/ 12C7-W2 | DIN3017-AS120-140/ 12C7-W2 | 4 | 4 | 9 | |||
| 10 | Опора | 2701-26-174 | 10 | |||||
| 10 | Опора | 2701-26-174-20 | 2 | 2 | 10 | |||
| 11 | прокладка | 700-40-6684 | 4 | 4 | 11 | |||
| 12 | прокладка | 700-40-6684-02 | 4 | 4 | 12 | |||
| 13 | Прокладка | 700-40-6684-06 | 4 | 4 | 13 | |||
| 14 | Болт М | Болт М12-6gx80 | 8 | 8 | 14 | |||
| 15 | Трубопровод | 2701-26-34-20СП(SP) | 1 | 1 | 15 | |||
| 15 | Трубопровод | 2701-26-34СП(SP) | 15 | |||||
| 16 | Угольник | 3501-26-116СП(SP) | 3 | 3 | 16 | |||
| 17 | Фланец | 404-26-247 | 17 | |||||
| 17 | Фланец | 404-26-247-20 | 2 | 2 | 17 | |||
| 18 | Болт М | Болт М8-6gx45 | 4 | 4 | 18 | |||
| 19 | Шайба 8Т | Шайба 8Т | 6 | 6 | 19 | |||
| 20 | Кольцо- - | 020-025-30-2-51-1668 | 2 | 2 | 20 | |||
| 21 | Кольцо ГОСТ /ТУ- | 018-022-25-2-51-1668 | 13 | 13 | 21 | |||
| 22 | Контргайка | Н.036.23.022 | 22 | |||||
| 22 | Контргайка | Н.036.23.022-01 | 16 | 16 | 22 | |||
| 23 | Клапан | 2701-26-74-20СП(SP) | 2 | 2 | 23 | |||
| 23 | Клапан | 2701-26-74СП(SP) | 23 | |||||
| 24 | Защитная шайба | 700-40-5117 | 2 | 2 | 24 | |||
| 25 | Болт М | Болт М16-6gx45 | 12 | 12 | 25 | |||
| 26 | Шайба ОТ | Шайба 16 ОТ | 74 | 74 | 26 | |||
| 27 | Кольцо- - | 050-060-58-2-51-1668 | 2 | 2 | 27 | |||
| 28 | Насос НШ 150Г-4 | Насос НШ 150Г-4 | 28 | |||||
| 28 | Насос НШ 150Г-4Т | Насос НШ 150Г-4Т | 1 | 1 | 28 | |||
| 30 | Трубопровод | 2701-26-86-20СП(SP) | 1 | 1 | 30 | |||
| 30 | Трубопровод | 2701-26-86СП(SP) | 30 | |||||
| 31 | Кольцо- - ИРП | 075-081-36-2-ИРП1314-1 | 1 | 1 | 31 | |||
| 32 | Насос НШ-250-4 | Насос НШ-250-4 | 32 | |||||
| 32 | Насос НШ-250-4Т | Насос НШ-250-4Т | 2 | 2 | 32 | |||
| 33 | Шайба ГОСТ | 31 0270 | 33 | |||||
| 33 | Шайба Т. ГОСТ | 31 0270-20 | 24 | 24 | 33 | |||
| 34 | Болт М | Болт М16-6gx55 | 8 | 8 | 34 | |||
| 35 | Кольцо- - ИРП | 082-088-36-2-ИРП1314-1 | 1 | 1 | 35 | |||
| 36 | Кольцо С ГОСТ | 58 0307 | 2 | 2 | 36 | |||
| 37 | Муфта | 404-26-27 | 1 | 1 | 37 | |||
| 38 | Кольцо С65 ГОСТ 13941-86 | 700-58-2103 | 2 | 2 | 38 | |||
| 39 | Муфта | 2501-26-94 | 3 | 3 | 39 | |||
| 40 | Муфта | 2501-15-103 | 1 | 1 | 40 | |||
| 41 | Кольцо- - ИРП | 100-110-58-2-ИРП1314-1 | 1 | 1 | 41 | |||
| 42 | Втулка | 313502-26-221 | 3 | 3 | 42 | |||
| 43 | Рукав | 46 1501-03 | 43 | |||||
| 43 | Рукав | 46 1501-03-20 | 3 | 3 | 43 | |||
| 44 | Шланговый хомут DIN3017-AS50-70/ 12C7-W2 | DIN3017-AS50-70/ 12C7-W2 | 18 | 18 | 44 | |||
| 45 | Рукав | 404-26-213-13-20СП -20SP | 1 | 1 | 45 | |||
| 45 | Рукав | 404-26-213-13СП(SP) | 45 | |||||
| 46 | Втулка | 40 0402-01 | 7 | 7 | 46 | |||
| 47 | Планка | 5001-26-43 | 47 | |||||
| 47 | Планка | 5001-26-43-20 | 7 | 7 | 47 | |||
| 48 | Скоба | 5001-26-44-20 | 7 | 7 | 48 | |||
| 48 | Скоба | 5001-26-44 | 48 | |||||
| 49 | Болт M12x1, | Болт М12x1,25-6gx25 | 14 | 14 | 49 | |||
| 50 | Кольцо ГОСТ /ТУ- | 042-050-46-2-51-1668 | 20 | 20 | 50 | |||
| 51 | Защитная шайба | 44 0005 | 20 | 20 | 51 | |||
| 52 | Винт | 3502-20-4-20 | 70 | 70 | 52 | |||
| 52 | Винт | 3502-20-4 | 52 | |||||
| 53 | Фланец | 46-26-280 | 53 | |||||
| 53 | Фланец | 46-26-280-20 | 32 | 32 | 53 | |||
| 54 | Угольник | 3501-26-159СП(SP) | 54 | |||||
| 54 | Угольник | 3501-26-159-20СП(SP) | 3 | 3 | 54 | |||
| 55 | Штуцер ввертной | 5001-26-78 | 55 | |||||
| 55 | Штуцер ввертной | 5001-26-78-20 | 4 | 4 | 55 | |||
| 56 | Угольник ввертной | 5001-26-77 | 56 | |||||
| 56 | Угольник ввертной | 5001-26-77-20 | 10 | 10 | 56 |
