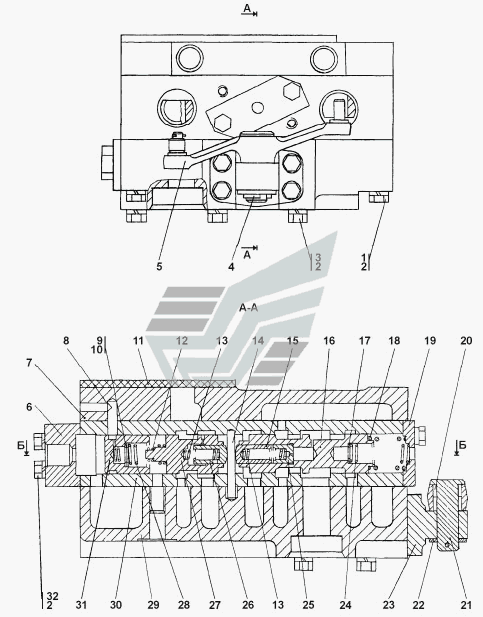

2601-15-20СП Блок управления
100%
Название детали
Блок управления
Заводской номер
2601-15-20СП(SP)
Количество на модель
№
Название детали
Болт
Заводской номер
28 5200
Количество на модель
11
№
1
Название детали
Шайба 8Т
Заводской номер
Шайба 8Т
Количество на модель
28
№
2
Название детали
Болт
Заводской номер
28 5210
Количество на модель
4
№
3
Название детали
Шплинт, 2x25
Заводской номер
Шплинт 3,2x25
Количество на модель
1
№
4
Название детали
Рычаг
Заводской номер
2501-15-143СП(SP)
Количество на модель
1
№
5
Название детали
Крышка
Заводской номер
2601-15-16
Количество на модель
1
№
6
Название детали
Блок управления
Заводской номер
2501-15-20-01СП(SP)
Количество на модель
1
№
7
Название детали
Тарелка
Заводской номер
2501-15-133-01
Количество на модель
1
№
8
Название детали
Шайба 12х2.01.08кп.019 ГОСТ 11371-78
Заводской номер
31 0210
Количество на модель
2
№
9
Название детали
Шайба х, кп. ГОСТ
Заводской номер
31 0220
Количество на модель
3
№
10
Название детали
Заглушка
Заводской номер
2501-15-150
Количество на модель
1
№
11
Название детали
Пружина
Заводской номер
38 5159-01
Количество на модель
1
№
12
Название детали
Пружина
Заводской номер
38 5048-01
Количество на модель
2
№
13
Название детали
Стопор
Заводской номер
2501-15-37
Количество на модель
1
№
14
Название детали
Поршень
Заводской номер
2501-15-136
Количество на модель
1
№
15
Название детали
Золотник
Заводской номер
2501-15-178
Количество на модель
1
№
16
Название детали
Шайба 6.01.08кп.019 ГОСТ 11371-78
Заводской номер
31 0110
Количество на модель
2
№
17
Название детали
Пружина
Заводской номер
38 5325-01
Количество на модель
1
№
18
Название детали
Планка
Заводской номер
2501-15-179
Количество на модель
1
№
19
Название детали
Подшипник
Заводской номер
941/15
Количество на модель
2
№
20
Название детали
Вот
Заводской номер
2501-15-223
Количество на модель
1
№
21
Название детали
Шайба х, ГОСТ
Заводской номер
31 0280
Количество на модель
1
№
22
Название детали
Кронштейн
Заводской номер
2501-15-222
Количество на модель
1
№
23
Название детали
Пружина
Заводской номер
38 5278
Количество на модель
1
№
24
Название детали
Клапан
Заводской номер
2501-15-29
Количество на модель
1
№
25
Название детали
Поршень
Заводской номер
2501-15-187
Количество на модель
1
№
26
Название детали
Золотник
Заводской номер
2501-15-186
Количество на модель
1
№
27
Название детали
Пружина
Заводской номер
2501-15-162-01
Количество на модель
1
№
28
Название детали
Тарелка
Заводской номер
2501-15-131
Количество на модель
1
№
29
Название детали
корпус
Заводской номер
2501-15-132
Количество на модель
1
№
30
Название детали
Поршень
Заводской номер
2501-15-170
Количество на модель
1
№
31
Название детали
Болт М
Заводской номер
Болт М8-6gx40
Количество на модель
4
№
32
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Блок управления | 2601-15-20СП(SP) | |||||||
| 1 | Болт | 28 5200 | 11 | 11 | 1 | |||
| 2 | Шайба 8Т | Шайба 8Т | 28 | 28 | 2 | |||
| 3 | Болт | 28 5210 | 4 | 4 | 3 | |||
| 4 | Шплинт, 2x25 | Шплинт 3,2x25 | 1 | 1 | 4 | |||
| 5 | Рычаг | 2501-15-143СП(SP) | 1 | 1 | 5 | |||
| 6 | Крышка | 2601-15-16 | 1 | 1 | 6 | |||
| 7 | Блок управления | 2501-15-20-01СП(SP) | 1 | 1 | 7 | |||
| 8 | Тарелка | 2501-15-133-01 | 1 | 1 | 8 | |||
| 9 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | 31 0210 | 2 | 2 | 9 | |||
| 10 | Шайба х, кп. ГОСТ | 31 0220 | 3 | 3 | 10 | |||
| 11 | Заглушка | 2501-15-150 | 1 | 1 | 11 | |||
| 12 | Пружина | 38 5159-01 | 1 | 1 | 12 | |||
| 13 | Пружина | 38 5048-01 | 2 | 2 | 13 | |||
| 14 | Стопор | 2501-15-37 | 1 | 1 | 14 | |||
| 15 | Поршень | 2501-15-136 | 1 | 1 | 15 | |||
| 16 | Золотник | 2501-15-178 | 1 | 1 | 16 | |||
| 17 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | 31 0110 | 2 | 2 | 17 | |||
| 18 | Пружина | 38 5325-01 | 1 | 1 | 18 | |||
| 19 | Планка | 2501-15-179 | 1 | 1 | 19 | |||
| 20 | Подшипник | 941/15 | 2 | 2 | 20 | |||
| 21 | Вот | 2501-15-223 | 1 | 1 | 21 | |||
| 22 | Шайба х, ГОСТ | 31 0280 | 1 | 1 | 22 | |||
| 23 | Кронштейн | 2501-15-222 | 1 | 1 | 23 | |||
| 24 | Пружина | 38 5278 | 1 | 1 | 24 | |||
| 25 | Клапан | 2501-15-29 | 1 | 1 | 25 | |||
| 26 | Поршень | 2501-15-187 | 1 | 1 | 26 | |||
| 27 | Золотник | 2501-15-186 | 1 | 1 | 27 | |||
| 28 | Пружина | 2501-15-162-01 | 1 | 1 | 28 | |||
| 29 | Тарелка | 2501-15-131 | 1 | 1 | 29 | |||
| 30 | корпус | 2501-15-132 | 1 | 1 | 30 | |||
| 31 | Поршень | 2501-15-170 | 1 | 1 | 31 | |||
| 32 | Болт М | Болт М8-6gx40 | 4 | 4 | 32 |
