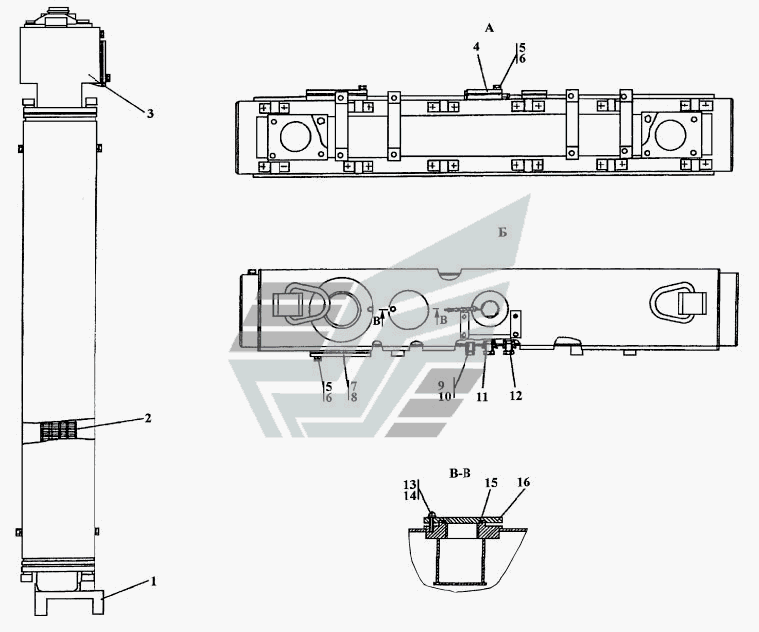

3506-60-109-01СП Радиатор
100%
Название детали
Радиатор
Заводской номер
3506-60-109-01-20СП -20SP
Количество на модель
№
Название детали
Коллектор
Заводской номер
3501-60101СП(SP)
Количество на модель
№
1
Название детали
Коллектор
Заводской номер
3501-60101-20СП(SP)
Количество на модель
1
№
1
Название детали
Сердцевина
Заводской номер
35.02.1301.200-01
Количество на модель
1
№
2
Название детали
Коллектор
Заводской номер
3506-60-110СП(SP)
Количество на модель
№
3
Название детали
Коллектор
Заводской номер
3506-60-110-20СП(SP)
Количество на модель
1
№
3
Название детали
прокладка
Заводской номер
700-40-6097-20
Количество на модель
1
№
4
Название детали
прокладка
Заводской номер
700-40-6097
Количество на модель
№
4
Название детали
Болт М12x1,25-6gx30
Заводской номер
Болт М12x1,25-6gx30
Количество на модель
10
№
5
Название детали
Шайба ОТ
Заводской номер
Шайба 12 ОТ
Количество на модель
10
№
6
Название детали
Заглушка
Заводской номер
3501-60-128
Количество на модель
№
7
Название детали
Заглушка
Заводской номер
3501-60-128-20
Количество на модель
1
№
7
Название детали
прокладка
Заводской номер
45 0132-20
Количество на модель
1
№
8
Название детали
Прокладка
Заводской номер
45 0132
Количество на модель
№
8
Название детали
Прокладка
Заводской номер
46-43-313
Количество на модель
1
№
9
Название детали
Пробка
Заводской номер
700-37-2077
Количество на модель
№
10
Название детали
Пробка
Заводской номер
700-37-2077-20
Количество на модель
1
№
10
Название детали
Пробка КГ
Заводской номер
37 0640-08
Количество на модель
1
№
11
Название детали
Винт V.M.
Заводской номер
Винт В.М6-6gx16
Количество на модель
2
№
13
Название детали
Шайба 6Т
Заводской номер
Шайба 6Т
Количество на модель
2
№
14
Название детали
Кольцо 049-055-36-2-51-168
Заводской номер
049-055-36-2-51-168
Количество на модель
1
№
15
Название детали
Заглушка
Заводской номер
3501-60-56
Количество на модель
№
16
Название детали
Заглушка
Заводской номер
3501-60-56-20
Количество на модель
1
№
16
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Радиатор | 3506-60-109-01-20СП -20SP | |||||||
| 1 | Коллектор | 3501-60101СП(SP) | 1 | |||||
| 1 | Коллектор | 3501-60101-20СП(SP) | 1 | 1 | 1 | |||
| 2 | Сердцевина | 35.02.1301.200-01 | 1 | 1 | 2 | |||
| 3 | Коллектор | 3506-60-110СП(SP) | 3 | |||||
| 3 | Коллектор | 3506-60-110-20СП(SP) | 1 | 1 | 3 | |||
| 4 | прокладка | 700-40-6097-20 | 1 | 1 | 4 | |||
| 4 | прокладка | 700-40-6097 | 4 | |||||
| 5 | Болт М12x1,25-6gx30 | Болт М12x1,25-6gx30 | 10 | 10 | 5 | |||
| 6 | Шайба ОТ | Шайба 12 ОТ | 10 | 10 | 6 | |||
| 7 | Заглушка | 3501-60-128 | 7 | |||||
| 7 | Заглушка | 3501-60-128-20 | 1 | 1 | 7 | |||
| 8 | прокладка | 45 0132-20 | 1 | 1 | 8 | |||
| 8 | Прокладка | 45 0132 | 8 | |||||
| 9 | Прокладка | 46-43-313 | 1 | 1 | 9 | |||
| 10 | Пробка | 700-37-2077 | 10 | |||||
| 10 | Пробка | 700-37-2077-20 | 1 | 1 | 10 | |||
| 11 | Пробка КГ | 37 0640-08 | 1 | 1 | 11 | |||
| 13 | Винт V.M. | Винт В.М6-6gx16 | 2 | 2 | 13 | |||
| 14 | Шайба 6Т | Шайба 6Т | 2 | 2 | 14 | |||
| 15 | Кольцо 049-055-36-2-51-168 | 049-055-36-2-51-168 | 1 | 1 | 15 | |||
| 16 | Заглушка | 3501-60-56 | 16 | |||||
| 16 | Заглушка | 3501-60-56-20 | 1 | 1 | 16 |
