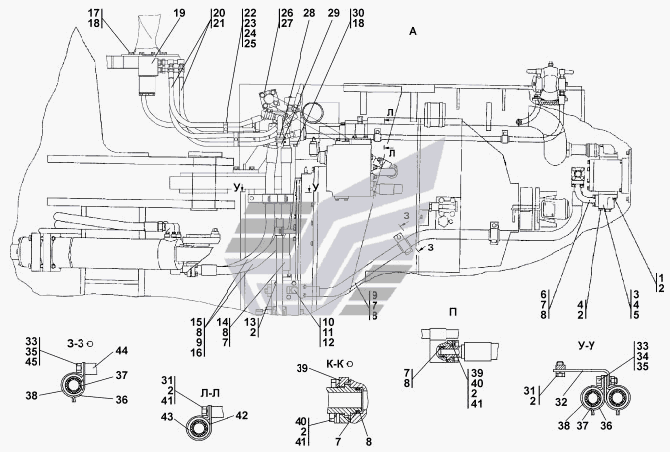

2602-28-2СП Гидросистема управления поворотом
100%
Название детали
Болт М-ХХ ГОСТ
Заводской номер
280359
Количество на модель
№
1
Название детали
Болт М-ХХ ГОСТ
Заводской номер
280359-20
Количество на модель
6
№
1
Название детали
Шайба ОТ
Заводской номер
Шайба 12 ОТ
Количество на модель
86
№
2
Название детали
Клапан
Заводской номер
2602-28-93СП(SP)
Количество на модель
№
3
Название детали
Клапан
Заводской номер
2602-28-93-20СП(SP)
Количество на модель
1
№
3
Название детали
Болт M- x
Заводской номер
28 1389
Количество на модель
№
4
Название детали
Болт M- x
Заводской номер
28 1389-20
Количество на модель
2
№
4
Название детали
Защитная шайба
Заводской номер
440049
Количество на модель
1
№
5
Название детали
Трубопровод
Заводской номер
2602-28-97-20СП(SP)
Количество на модель
1
№
6
Название детали
Трубопровод
Заводской номер
2602-28-97СП(SP)
Количество на модель
№
6
Название детали
Кольцо защитное
Заводской номер
440038
Количество на модель
18
№
7
Название детали
Кольцо ГОСТ /ТУ-
Заводской номер
032-038-36-2-51-1668
Количество на модель
21
№
8
Название детали
Рукав
Заводской номер
2602-26-25-03СП(SP)
Количество на модель
№
9
Название детали
Рукав
Заводской номер
2602-26-25-03-20СП -20SP
Количество на модель
1
№
9
Название детали
Реле давления нижнего предела
Заводской номер
0602-28-26СПК(SPК)
Количество на модель
№
10
Название детали
Реле давления нижнего предела
Заводской номер
0602-28-26--20СПК(SPК)
Количество на модель
1
№
10
Название детали
Кольцо- -
Заводской номер
021-027-36-2-51-1668
Количество на модель
3
№
11
Название детали
Контргайка
Заводской номер
Н.036.23.072-01
Количество на модель
1
№
12
Название детали
Контргайка
Заводской номер
Н.036.23.072
Количество на модель
№
12
Название детали
Болт М
Заводской номер
28 3393
Количество на модель
№
13
Название детали
Болт М
Заводской номер
28 3393-20
Количество на модель
4
№
13
Название детали
Рукав
Заводской номер
2602-26-25-08СП(SP)
Количество на модель
№
14
Название детали
Рукав
Заводской номер
2602-26-25-08--20СП(SP)
Количество на модель
1
№
14
Название детали
Рукав
Заводской номер
2602-28-113СП(SP)
Количество на модель
№
15
Название детали
Рукав
Заводской номер
2602-28-113-20СП(SP)
Количество на модель
2
№
15
Название детали
Кольцо- -
Заводской номер
036-040-25-2-51-1668
Количество на модель
2
№
16
Название детали
Болт
Заводской номер
285002-20
Количество на модель
4
№
17
Название детали
Болт
Заводской номер
285002
Количество на модель
№
17
Название детали
Шайба 10Т
Заводской номер
Шайба 10Т
Количество на модель
43
№
18
Название детали
Насос–дозатор OSPLx630LS150-7146
Заводской номер
479119000002
Количество на модель
1
№
19
Название детали
Рукав
Заводской номер
0602-28-22СПК(SPК)
Количество на модель
№
20
Название детали
Рукав
Заводской номер
0602-28-22--20СПК(SPК)
Количество на модель
3
№
20
Название детали
Кольцо- -
Заводской номер
012-016-25-2-51-1668
Количество на модель
34
№
21
Название детали
Бугель
Заводской номер
0602-28-138-20К
Количество на модель
2
№
22
Название детали
Бугель
Заводской номер
0602-28-138К
Количество на модель
№
22
Название детали
Бугель
Заводской номер
0602-28-141К
Количество на модель
№
23
Название детали
Бугель
Заводской номер
0602-28-141-20К
Количество на модель
2
№
23
Название детали
Болт М
Заводской номер
Болт М8-6gx40
Количество на модель
7
№
24
Название детали
Шайба 8Т
Заводской номер
Шайба 8Т
Количество на модель
30
№
25
Название детали
Трубопровод
Заводской номер
2602-28-108-20СП(SP)
Количество на модель
1
№
26
Название детали
Трубопровод
Заводской номер
2602-28-108СП(SP)
Количество на модель
№
26
Название детали
Кольцо ГОСТ /ТУ-
Заводской номер
039-045-36-2-51-1668
Количество на модель
2
№
27
Название детали
Шланговый хомут AS30- / W2
Заводской номер
DIN3017-AS30-45/ 12C7-W2
Количество на модель
8
№
28
Название детали
Рукав
Заводской номер
0602-28-127-04-20К
Количество на модель
2
№
29
Название детали
Рукав
Заводской номер
0602-28-127-04К
Количество на модель
№
29
Название детали
Болт М10-6gx30
Заводской номер
Болт М10-6gx30
Количество на модель
11
№
30
Название детали
Болт M12x1,
Заводской номер
Болт М12x1,25-6gx25
Количество на модель
2
№
31
Название детали
Тройник
Заводской номер
0602-28-23СПК(SPК)
Количество на модель
№
32
Название детали
Тройник
Заводской номер
0602-28-23--20СПК(SPК)
Количество на модель
1
№
32
Название детали
Болт Mx-X. ГОСТ
Заводской номер
28 0535
Количество на модель
№
33
Название детали
Болт Mx-X. ГОСТ
Заводской номер
28 0535-20
Количество на модель
7
№
33
Название детали
Гайка Мх, Н ГОСТ
Заводской номер
30 5250-20
Количество на модель
1
№
34
Название детали
Гайка Мх, Н ГОСТ
Заводской номер
30 5250
Количество на модель
№
34
Название детали
Шайба ОТ
Заводской номер
Шайба 16 ОТ
Количество на модель
18
№
35
Название детали
Планка
Заводской номер
2501-26-221
Количество на модель
№
36
Название детали
Планка
Заводской номер
2501-26-221-20
Количество на модель
4
№
36
Название детали
Втулка
Заводской номер
400354-03
Количество на модель
2
№
37
Название детали
Скоба
Заводской номер
2501-26-220
Количество на модель
№
38
Название детали
Скоба
Заводской номер
2501-26-220-20
Количество на модель
4
№
38
Название детали
Фланец
Заводской номер
2501-26-83-20
Количество на модель
26
№
39
Название детали
Фланец
Заводской номер
2501-26-83
Количество на модель
№
39
Название детали
Болт М12-6gx40
Заводской номер
Болт М12-6gx40
Количество на модель
64
№
40
Название детали
Шайба х ГОСТ
Заводской номер
310210
Количество на модель
№
41
Название детали
Шайба х ГОСТ
Заводской номер
310210-20
Количество на модель
32
№
41
Название детали
Хомутик
Заводской номер
700-41-3178
Количество на модель
2
№
42
Название детали
Втулка
Заводской номер
400354-02
Количество на модель
2
№
43
Название детали
Упор
Заводской номер
2601-28-48
Количество на модель
2
№
44
Название детали
Шайба х ГОСТ
Заводской номер
310280
Количество на модель
№
45
Название детали
Шайба х ГОСТ
Заводской номер
310280-20
Количество на модель
2
№
45
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт М-ХХ ГОСТ | 280359 | 1 | |||||
| 1 | Болт М-ХХ ГОСТ | 280359-20 | 6 | 6 | 1 | |||
| 2 | Шайба ОТ | Шайба 12 ОТ | 86 | 86 | 2 | |||
| 3 | Клапан | 2602-28-93СП(SP) | 3 | |||||
| 3 | Клапан | 2602-28-93-20СП(SP) | 1 | 1 | 3 | |||
| 4 | Болт M- x | 28 1389 | 4 | |||||
| 4 | Болт M- x | 28 1389-20 | 2 | 2 | 4 | |||
| 5 | Защитная шайба | 440049 | 1 | 1 | 5 | |||
| 6 | Трубопровод | 2602-28-97-20СП(SP) | 1 | 1 | 6 | |||
| 6 | Трубопровод | 2602-28-97СП(SP) | 6 | |||||
| 7 | Кольцо защитное | 440038 | 18 | 18 | 7 | |||
| 8 | Кольцо ГОСТ /ТУ- | 032-038-36-2-51-1668 | 21 | 21 | 8 | |||
| 9 | Рукав | 2602-26-25-03СП(SP) | 9 | |||||
| 9 | Рукав | 2602-26-25-03-20СП -20SP | 1 | 1 | 9 | |||
| 10 | Реле давления нижнего предела | 0602-28-26СПК(SPК) | 10 | |||||
| 10 | Реле давления нижнего предела | 0602-28-26--20СПК(SPК) | 1 | 1 | 10 | |||
| 11 | Кольцо- - | 021-027-36-2-51-1668 | 3 | 3 | 11 | |||
| 12 | Контргайка | Н.036.23.072-01 | 1 | 1 | 12 | |||
| 12 | Контргайка | Н.036.23.072 | 12 | |||||
| 13 | Болт М | 28 3393 | 13 | |||||
| 13 | Болт М | 28 3393-20 | 4 | 4 | 13 | |||
| 14 | Рукав | 2602-26-25-08СП(SP) | 14 | |||||
| 14 | Рукав | 2602-26-25-08--20СП(SP) | 1 | 1 | 14 | |||
| 15 | Рукав | 2602-28-113СП(SP) | 15 | |||||
| 15 | Рукав | 2602-28-113-20СП(SP) | 2 | 2 | 15 | |||
| 16 | Кольцо- - | 036-040-25-2-51-1668 | 2 | 2 | 16 | |||
| 17 | Болт | 285002-20 | 4 | 4 | 17 | |||
| 17 | Болт | 285002 | 17 | |||||
| 18 | Шайба 10Т | Шайба 10Т | 43 | 43 | 18 | |||
| 19 | Насос–дозатор OSPLx630LS150-7146 | 479119000002 | 1 | 1 | 19 | |||
| 20 | Рукав | 0602-28-22СПК(SPК) | 20 | |||||
| 20 | Рукав | 0602-28-22--20СПК(SPК) | 3 | 3 | 20 | |||
| 21 | Кольцо- - | 012-016-25-2-51-1668 | 34 | 34 | 21 | |||
| 22 | Бугель | 0602-28-138-20К | 2 | 2 | 22 | |||
| 22 | Бугель | 0602-28-138К | 22 | |||||
| 23 | Бугель | 0602-28-141К | 23 | |||||
| 23 | Бугель | 0602-28-141-20К | 2 | 2 | 23 | |||
| 24 | Болт М | Болт М8-6gx40 | 7 | 7 | 24 | |||
| 25 | Шайба 8Т | Шайба 8Т | 30 | 30 | 25 | |||
| 26 | Трубопровод | 2602-28-108-20СП(SP) | 1 | 1 | 26 | |||
| 26 | Трубопровод | 2602-28-108СП(SP) | 26 | |||||
| 27 | Кольцо ГОСТ /ТУ- | 039-045-36-2-51-1668 | 2 | 2 | 27 | |||
| 28 | Шланговый хомут AS30- / W2 | DIN3017-AS30-45/ 12C7-W2 | 8 | 8 | 28 | |||
| 29 | Рукав | 0602-28-127-04-20К | 2 | 2 | 29 | |||
| 29 | Рукав | 0602-28-127-04К | 29 | |||||
| 30 | Болт М10-6gx30 | Болт М10-6gx30 | 11 | 11 | 30 | |||
| 31 | Болт M12x1, | Болт М12x1,25-6gx25 | 2 | 2 | 31 | |||
| 32 | Тройник | 0602-28-23СПК(SPК) | 32 | |||||
| 32 | Тройник | 0602-28-23--20СПК(SPК) | 1 | 1 | 32 | |||
| 33 | Болт Mx-X. ГОСТ | 28 0535 | 33 | |||||
| 33 | Болт Mx-X. ГОСТ | 28 0535-20 | 7 | 7 | 33 | |||
| 34 | Гайка Мх, Н ГОСТ | 30 5250-20 | 1 | 1 | 34 | |||
| 34 | Гайка Мх, Н ГОСТ | 30 5250 | 34 | |||||
| 35 | Шайба ОТ | Шайба 16 ОТ | 18 | 18 | 35 | |||
| 36 | Планка | 2501-26-221 | 36 | |||||
| 36 | Планка | 2501-26-221-20 | 4 | 4 | 36 | |||
| 37 | Втулка | 400354-03 | 2 | 2 | 37 | |||
| 38 | Скоба | 2501-26-220 | 38 | |||||
| 38 | Скоба | 2501-26-220-20 | 4 | 4 | 38 | |||
| 39 | Фланец | 2501-26-83-20 | 26 | 26 | 39 | |||
| 39 | Фланец | 2501-26-83 | 39 | |||||
| 40 | Болт М12-6gx40 | Болт М12-6gx40 | 64 | 64 | 40 | |||
| 41 | Шайба х ГОСТ | 310210 | 41 | |||||
| 41 | Шайба х ГОСТ | 310210-20 | 32 | 32 | 41 | |||
| 42 | Хомутик | 700-41-3178 | 2 | 2 | 42 | |||
| 43 | Втулка | 400354-02 | 2 | 2 | 43 | |||
| 44 | Упор | 2601-28-48 | 2 | 2 | 44 | |||
| 45 | Шайба х ГОСТ | 310280 | 45 | |||||
| 45 | Шайба х ГОСТ | 310280-20 | 2 | 2 | 45 |
