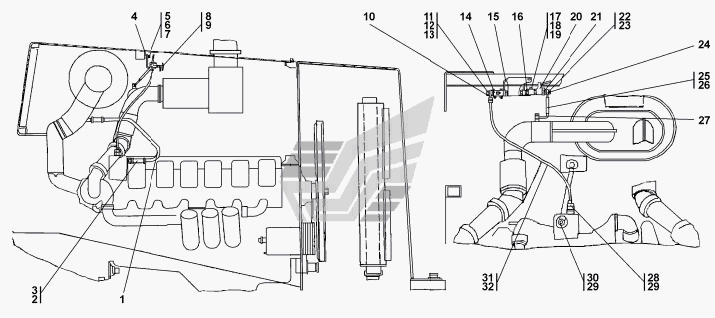

2702-54-3СП Установка пневмосистемы
100%
Название детали
Установка пневмосистемы
Заводской номер
2702-54-3СП(SP)
Количество на модель
№
Название детали
Установка пневмосистемы
Заводской номер
2702-54-3-20СП(SP)
Количество на модель
№
Название детали
Труба
Заводской номер
2702-54-20
Количество на модель
№
1
Название детали
Труба
Заводской номер
2702-54-20-20
Количество на модель
1
№
1
Название детали
Шланговый хомут DIN3017- АL12- / W2
Заводской номер
DIN3017-АL12-22/ 9C7-W2
Количество на модель
4
№
2
Название детали
Рукав
Заводской номер
46 0901-02-20
Количество на модель
2
№
3
Название детали
Рукав
Заводской номер
46 0901-02
Количество на модель
№
3
Название детали
Кронштейн
Заводской номер
2702-54-114СП(SP)
Количество на модель
№
4
Название детали
Кронштейн
Заводской номер
2702-54-114-20СП(SP)
Количество на модель
1
№
4
Название детали
Болт М
Заводской номер
Болт М10-6gx20
Количество на модель
2
№
5
Название детали
Шайба
Заводской номер
Шайба 10
Количество на модель
2
№
6
Название детали
Шайба ГОСТ
Заводской номер
31 0170-20
Количество на модель
2
№
7
Название детали
Шайба ГОСТ
Заводской номер
31 0170
Количество на модель
№
7
Название детали
Прокладка
Заводской номер
2702-54-25
Количество на модель
1
№
8
Название детали
Клапан контрольного вывода в сборе
Заводской номер
100-3515310
Количество на модель
1
№
9
Название детали
Переходник
Заводской номер
2702-54-117СП(SP)
Количество на модель
№
10
Название детали
Переходник
Заводской номер
2702-54-117-20СП(SP)
Количество на модель
1
№
10
Название детали
Болт М8-6gx50
Заводской номер
Болт М8-6gx50
Количество на модель
2
№
11
Название детали
Гайка М8
Заводской номер
Гайка М8
Количество на модель
2
№
12
Название детали
Шайба 8Т
Заводской номер
Шайба 8Т
Количество на модель
2
№
13
Название детали
Клапан
Заводской номер
0602-54-21СП(SP)
Количество на модель
№
14
Название детали
Клапан
Заводской номер
0602-54-21-20СП(SP)
Количество на модель
1
№
14
Название детали
Трубопровод
Заводской номер
2702-54-115-20СП(SP)
Количество на модель
1
№
15
Название детали
Трубопровод
Заводской номер
2702-54-115СП(SP)
Количество на модель
№
15
Название детали
Переходник
Заводской номер
0602-54-15
Количество на модель
№
16
Название детали
Переходник
Заводской номер
0602-54-15-20
Количество на модель
1
№
16
Название детали
Прижим
Заводской номер
2502-43-79
Количество на модель
1
№
17
Название детали
Болт M12x1,
Заводской номер
Болт М12x1,25-6gx35
Количество на модель
2
№
18
Название детали
Шайба
Заводской номер
Шайба 12
Количество на модель
2
№
19
Название детали
Кран шаровой 0,63/15
Заводской номер
Кран шаровой 0,63/15
Количество на модель
1
№
20
Название детали
Переходник Переходник
Заводской номер
0602-54-3 0602-54-3-20
Количество на модель
1
№
21
Название детали
Прокладка
Заводской номер
46-43-313
Количество на модель
10
№
22
Название детали
Зажимной болт
Заводской номер
700-41 -2622
Количество на модель
5
№
23
Название детали
Зажимной болт
Заводской номер
700-41 -2622-20
Количество на модель
5
№
23
Название детали
Наконечник
Заводской номер
2501-43-254СП(SP)
Количество на модель
1
№
24
Название детали
Рукав Рукав
Заводской номер
46 0501-02 46 0501-02-20
Количество на модель
1
№
25
Название детали
Шланговый хомут DIN3017- АS20- / W2
Заводской номер
DIN3017-АS20-32/ 12C7-W2
Количество на модель
2
№
26
Название детали
Трубопровод
Заводской номер
2702-54-118СП(SP)
Количество на модель
№
27
Название детали
Трубопровод
Заводской номер
2702-54-118-20СП -20SP
Количество на модель
1
№
27
Название детали
Штуцер
Заводской номер
2702-54-44
Количество на модель
№
28
Название детали
Штуцер
Заводской номер
2702-54-44-20
Количество на модель
1
№
28
Название детали
Прокладка
Заводской номер
2702-54-24
Количество на модель
2
№
29
Название детали
Штуцер
Заводской номер
2702-54-17
Количество на модель
№
30
Название детали
Штуцер
Заводской номер
2702-54-17-20
Количество на модель
1
№
30
Название детали
Рукав
Заводской номер
404-26-213-14СП(SP)
Количество на модель
№
31
Название детали
Рукав
Заводской номер
404-26-213-14-20СП -20SP
Количество на модель
1
№
31
Название детали
Кольцо- -
Заводской номер
012-016-25-2-51-1668
Количество на модель
2
№
32
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка пневмосистемы | 2702-54-3СП(SP) | |||||||
| Установка пневмосистемы | 2702-54-3-20СП(SP) | |||||||
| 1 | Труба | 2702-54-20 | 1 | |||||
| 1 | Труба | 2702-54-20-20 | 1 | 1 | 1 | |||
| 2 | Шланговый хомут DIN3017- АL12- / W2 | DIN3017-АL12-22/ 9C7-W2 | 4 | 4 | 2 | |||
| 3 | Рукав | 46 0901-02-20 | 2 | 2 | 3 | |||
| 3 | Рукав | 46 0901-02 | 3 | |||||
| 4 | Кронштейн | 2702-54-114СП(SP) | 4 | |||||
| 4 | Кронштейн | 2702-54-114-20СП(SP) | 1 | 1 | 4 | |||
| 5 | Болт М | Болт М10-6gx20 | 2 | 2 | 5 | |||
| 6 | Шайба | Шайба 10 | 2 | 2 | 6 | |||
| 7 | Шайба ГОСТ | 31 0170-20 | 2 | 2 | 7 | |||
| 7 | Шайба ГОСТ | 31 0170 | 7 | |||||
| 8 | Прокладка | 2702-54-25 | 1 | 1 | 8 | |||
| 9 | Клапан контрольного вывода в сборе | 100-3515310 | 1 | 1 | 9 | |||
| 10 | Переходник | 2702-54-117СП(SP) | 10 | |||||
| 10 | Переходник | 2702-54-117-20СП(SP) | 1 | 1 | 10 | |||
| 11 | Болт М8-6gx50 | Болт М8-6gx50 | 2 | 2 | 11 | |||
| 12 | Гайка М8 | Гайка М8 | 2 | 2 | 12 | |||
| 13 | Шайба 8Т | Шайба 8Т | 2 | 2 | 13 | |||
| 14 | Клапан | 0602-54-21СП(SP) | 14 | |||||
| 14 | Клапан | 0602-54-21-20СП(SP) | 1 | 1 | 14 | |||
| 15 | Трубопровод | 2702-54-115-20СП(SP) | 1 | 1 | 15 | |||
| 15 | Трубопровод | 2702-54-115СП(SP) | 15 | |||||
| 16 | Переходник | 0602-54-15 | 16 | |||||
| 16 | Переходник | 0602-54-15-20 | 1 | 1 | 16 | |||
| 17 | Прижим | 2502-43-79 | 1 | 1 | 17 | |||
| 18 | Болт M12x1, | Болт М12x1,25-6gx35 | 2 | 2 | 18 | |||
| 19 | Шайба | Шайба 12 | 2 | 2 | 19 | |||
| 20 | Кран шаровой 0,63/15 | Кран шаровой 0,63/15 | 1 | 1 | 20 | |||
| 21 | Переходник Переходник | 0602-54-3 0602-54-3-20 | 1 | 1 | 21 | |||
| 22 | Прокладка | 46-43-313 | 10 | 10 | 22 | |||
| 23 | Зажимной болт | 700-41 -2622 | 5 | 5 | 23 | |||
| 23 | Зажимной болт | 700-41 -2622-20 | 5 | 5 | 23 | |||
| 24 | Наконечник | 2501-43-254СП(SP) | 1 | 1 | 24 | |||
| 25 | Рукав Рукав | 46 0501-02 46 0501-02-20 | 1 | 1 | 25 | |||
| 26 | Шланговый хомут DIN3017- АS20- / W2 | DIN3017-АS20-32/ 12C7-W2 | 2 | 2 | 26 | |||
| 27 | Трубопровод | 2702-54-118СП(SP) | 27 | |||||
| 27 | Трубопровод | 2702-54-118-20СП -20SP | 1 | 1 | 27 | |||
| 28 | Штуцер | 2702-54-44 | 28 | |||||
| 28 | Штуцер | 2702-54-44-20 | 1 | 1 | 28 | |||
| 29 | Прокладка | 2702-54-24 | 2 | 2 | 29 | |||
| 30 | Штуцер | 2702-54-17 | 30 | |||||
| 30 | Штуцер | 2702-54-17-20 | 1 | 1 | 30 | |||
| 31 | Рукав | 404-26-213-14СП(SP) | 31 | |||||
| 31 | Рукав | 404-26-213-14-20СП -20SP | 1 | 1 | 31 | |||
| 32 | Кольцо- - | 012-016-25-2-51-1668 | 2 | 2 | 32 |
