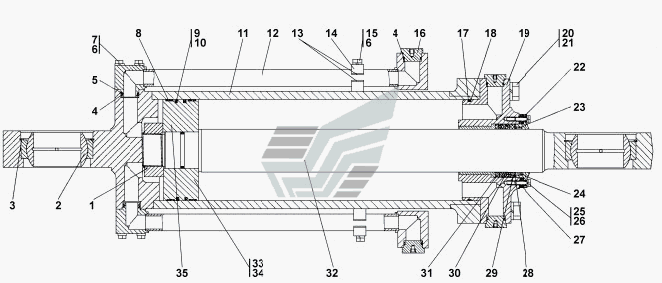

412701-95-20СП Гидроцилиндр
100%
Название детали
Гидроцилиндр
Заводской номер
412701-95-20СП(SP)
Количество на модель
№
Название детали
Гидроцилиндр
Заводской номер
412701-95-20-20СП(SP)
Количество на модель
№
Название детали
Орех
Заводской номер
5001-98-606
Количество на модель
1
№
1
Название детали
Подшипник ШСЛ-130
Заводской номер
ШСЛ-130
Количество на модель
2
№
2
Название детали
Кольцо С200
Заводской номер
58 0910-10
Количество на модель
№
3
Название детали
Кольцо С200
Заводской номер
58 0910-20
Количество на модель
2
№
3
Название детали
Кольцо ГОСТ /ТУ-
Заводской номер
042-050-46-2-51-1668
Количество на модель
6
№
4
Название детали
Защитная шайба
Заводской номер
44 0005
Количество на модель
2
№
5
Название детали
Шайба ОТ
Заводской номер
Шайба 16 ОТ
Количество на модель
12
№
6
Название детали
Болт Мх- х ГОСТ
Заводской номер
28 0570
Количество на модель
№
7
Название детали
Болт Мх- х ГОСТ
Заводской номер
28 0570-20
Количество на модель
8
№
7
Название детали
Кольцо опора
Заводской номер
5001-98-601
Количество на модель
2
№
8
Название детали
Кольцо уплотнительное
Заводской номер
5001-98-602
Количество на модель
2
№
9
Название детали
Кольцо- -
Заводской номер
260-270-58-2-3
Количество на модель
2
№
10
Название детали
корпус
Заводской номер
412701-95-21СП(SP)
Количество на модель
1
№
11
Название детали
Трубопровод
Заводской номер
412701-95-24СП(SP)
Количество на модель
№
12
Название детали
Трубопровод
Заводской номер
412701-95-24-20СП -20SP
Количество на модель
2
№
12
Название детали
прокладка
Заводской номер
412701-95-65
Количество на модель
№
13
Название детали
прокладка
Заводской номер
412701-95-65-20
Количество на модель
4
№
13
Название детали
Планка
Заводской номер
412701-95-64-20
Количество на модель
2
№
14
Название детали
Планка
Заводской номер
412701-95-64
Количество на модель
№
14
Название детали
Болт Mx- x
Заводской номер
28 0562
Количество на модель
№
15
Название детали
Болт Mx- x
Заводской номер
28 0562-20
Количество на модель
4
№
15
Название детали
Заглушка
Заводской номер
25-26-207
Количество на модель
№
16
Название детали
Заглушка
Заводской номер
25-26-207-20
Количество на модель
4
№
16
Название детали
Кольцо ГОСТ
Заводской номер
270-280-58-2-3
Количество на модель
1
№
17
Название детали
Кольцо защитное
Заводской номер
412701-95-68
Количество на модель
1
№
18
Название детали
Крышка
Заводской номер
412701-95-23СП(SP)
Количество на модель
1
№
19
Название детали
Болт Mx- x
Заводской номер
28 0960
Количество на модель
№
20
Название детали
Болт Mx- x
Заводской номер
28 0960-20
Количество на модель
10
№
20
Название детали
Шайба Шайба
Заводской номер
31 5412 31 5412-20
Количество на модель
10
№
21
Название детали
СКРЕБОК
Заводской номер
5001-98-609
Количество на модель
1
№
22
Название детали
Чистик
Заводской номер
5001-98-612
Количество на модель
№
23
Название детали
Чистик
Заводской номер
5001-98-612-20
Количество на модель
10
№
23
Название детали
Чистик
Заводской номер
5005-98-611-20
Количество на модель
11
№
24
Название детали
Чистик
Заводской номер
5001-98-611
Количество на модель
№
24
Название детали
Болт Mx- x
Заводской номер
28 0361
Количество на модель
№
25
Название детали
Болт Mx- x
Заводской номер
28 0361-20
Количество на модель
12
№
25
Название детали
Шайба ОТ
Заводской номер
Шайба 12 ОТ
Количество на модель
12
№
26
Название детали
прокладка
Заводской номер
5001-98-610
Количество на модель
36
№
27
Название детали
КОЛЬЦО
Заводской номер
412701-95-66-20
Количество на модель
1
№
28
Название детали
КОЛЬЦО
Заводской номер
412701-95-66
Количество на модель
№
28
Название детали
КОЛЬЦО
Заводской номер
КН120x150-2
Количество на модель
№
29
Название детали
Кольцо
Заводской номер
КН120x150-2-Т-III-2100
Количество на модель
1
№
29
Название детали
КОЛЬЦО
Заводской номер
М120x150-2
Количество на модель
№
30
Название детали
Кольцо
Заводской номер
М120x150-2-Т-III2-100
Количество на модель
5
№
30
Название детали
КОЛЬЦО
Заводской номер
КО 120x150-2-Т-III-2-100
Количество на модель
1
№
31
Название детали
Кольцо
Заводской номер
КО 120x150-2
Количество на модель
№
31
Название детали
Шток
Заводской номер
412701-95-60
Количество на модель
№
32
Название детали
Шток
Заводской номер
412701-95-60-20
Количество на модель
1
№
32
Название детали
Кольцо защитное
Заводской номер
412701-95-67
Количество на модель
2
№
33
Название детали
Кольцо- -
Заводской номер
090-100-58-2-51-1668
Количество на модель
1
№
34
Название детали
Поршень
Заводской номер
412701-95-61-01
Количество на модель
№
35
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Гидроцилиндр | 412701-95-20СП(SP) | |||||||
| Гидроцилиндр | 412701-95-20-20СП(SP) | |||||||
| 1 | Орех | 5001-98-606 | 1 | 1 | 1 | |||
| 2 | Подшипник ШСЛ-130 | ШСЛ-130 | 2 | 2 | 2 | |||
| 3 | Кольцо С200 | 58 0910-10 | 3 | |||||
| 3 | Кольцо С200 | 58 0910-20 | 2 | 2 | 3 | |||
| 4 | Кольцо ГОСТ /ТУ- | 042-050-46-2-51-1668 | 6 | 6 | 4 | |||
| 5 | Защитная шайба | 44 0005 | 2 | 2 | 5 | |||
| 6 | Шайба ОТ | Шайба 16 ОТ | 12 | 12 | 6 | |||
| 7 | Болт Мх- х ГОСТ | 28 0570 | 7 | |||||
| 7 | Болт Мх- х ГОСТ | 28 0570-20 | 8 | 8 | 7 | |||
| 8 | Кольцо опора | 5001-98-601 | 2 | 2 | 8 | |||
| 9 | Кольцо уплотнительное | 5001-98-602 | 2 | 2 | 9 | |||
| 10 | Кольцо- - | 260-270-58-2-3 | 2 | 2 | 10 | |||
| 11 | корпус | 412701-95-21СП(SP) | 1 | 1 | 11 | |||
| 12 | Трубопровод | 412701-95-24СП(SP) | 12 | |||||
| 12 | Трубопровод | 412701-95-24-20СП -20SP | 2 | 2 | 12 | |||
| 13 | прокладка | 412701-95-65 | 13 | |||||
| 13 | прокладка | 412701-95-65-20 | 4 | 4 | 13 | |||
| 14 | Планка | 412701-95-64-20 | 2 | 2 | 14 | |||
| 14 | Планка | 412701-95-64 | 14 | |||||
| 15 | Болт Mx- x | 28 0562 | 15 | |||||
| 15 | Болт Mx- x | 28 0562-20 | 4 | 4 | 15 | |||
| 16 | Заглушка | 25-26-207 | 16 | |||||
| 16 | Заглушка | 25-26-207-20 | 4 | 4 | 16 | |||
| 17 | Кольцо ГОСТ | 270-280-58-2-3 | 1 | 1 | 17 | |||
| 18 | Кольцо защитное | 412701-95-68 | 1 | 1 | 18 | |||
| 19 | Крышка | 412701-95-23СП(SP) | 1 | 1 | 19 | |||
| 20 | Болт Mx- x | 28 0960 | 20 | |||||
| 20 | Болт Mx- x | 28 0960-20 | 10 | 10 | 20 | |||
| 21 | Шайба Шайба | 31 5412 31 5412-20 | 10 | 10 | 21 | |||
| 22 | СКРЕБОК | 5001-98-609 | 1 | 1 | 22 | |||
| 23 | Чистик | 5001-98-612 | 23 | |||||
| 23 | Чистик | 5001-98-612-20 | 10 | 10 | 23 | |||
| 24 | Чистик | 5005-98-611-20 | 11 | 11 | 24 | |||
| 24 | Чистик | 5001-98-611 | 24 | |||||
| 25 | Болт Mx- x | 28 0361 | 25 | |||||
| 25 | Болт Mx- x | 28 0361-20 | 12 | 12 | 25 | |||
| 26 | Шайба ОТ | Шайба 12 ОТ | 12 | 12 | 26 | |||
| 27 | прокладка | 5001-98-610 | 36 | 36 | 27 | |||
| 28 | КОЛЬЦО | 412701-95-66-20 | 1 | 1 | 28 | |||
| 28 | КОЛЬЦО | 412701-95-66 | 28 | |||||
| 29 | КОЛЬЦО | КН120x150-2 | 29 | |||||
| 29 | Кольцо | КН120x150-2-Т-III-2100 | 1 | 1 | 29 | |||
| 30 | КОЛЬЦО | М120x150-2 | 30 | |||||
| 30 | Кольцо | М120x150-2-Т-III2-100 | 5 | 5 | 30 | |||
| 31 | КОЛЬЦО | КО 120x150-2-Т-III-2-100 | 1 | 1 | 31 | |||
| 31 | Кольцо | КО 120x150-2 | 31 | |||||
| 32 | Шток | 412701-95-60 | 32 | |||||
| 32 | Шток | 412701-95-60-20 | 1 | 1 | 32 | |||
| 33 | Кольцо защитное | 412701-95-67 | 2 | 2 | 33 | |||
| 34 | Кольцо- - | 090-100-58-2-51-1668 | 1 | 1 | 34 | |||
| 35 | Поршень | 412701-95-61-01 | 35 |
