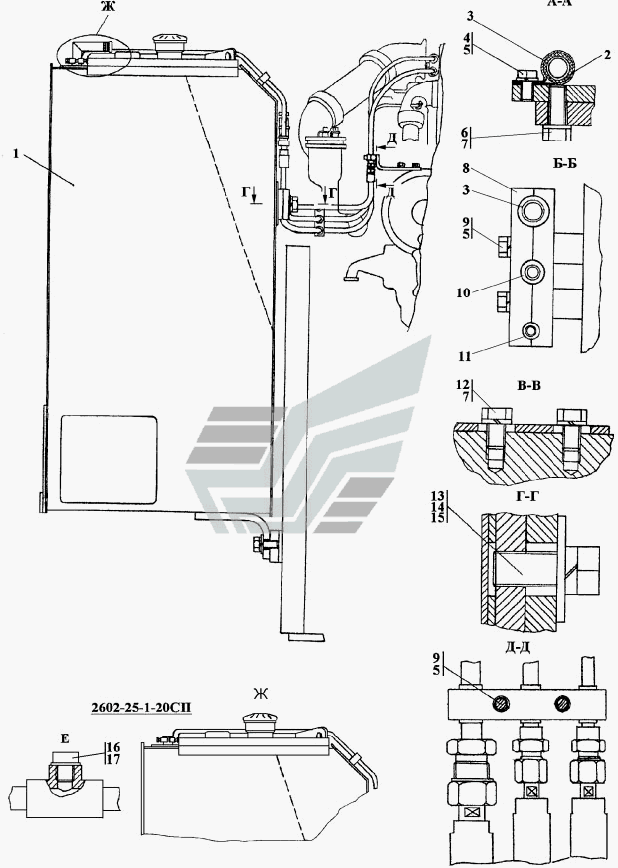

2602-25-1СП Установка топливного бака
100%
Название детали
Установка топливного бака
Заводской номер
2602-25-1-20СП(SP)
Количество на модель
№
Название детали
Бак топливный
Заводской номер
2602-25-10СП(SP)
Количество на модель
№
1
Название детали
Бак топливный
Заводской номер
2602-25-10-20СП(SP)
Количество на модель
1
№
1
Название детали
Хомут
Заводской номер
700-41-2866
Количество на модель
1
№
2
Название детали
Прокладка
Заводской номер
700-40-6684-05
Количество на модель
5
№
3
Название детали
Болт М8-6gx16
Заводской номер
Болт М8-6gx16
Количество на модель
1
№
4
Название детали
Шайба 8Т
Заводской номер
Шайба 8Т
Количество на модель
10
№
5
Название детали
Болт М12x1,25-6gx30
Заводской номер
Болт М12x1,25-6gx30
Количество на модель
5
№
6
Название детали
Шайба
Заводской номер
Шайба 12
Количество на модель
7
№
7
Название детали
Хомут
Заводской номер
2702-25-2
Количество на модель
№
8
Название детали
Хомут
Заводской номер
2702-25-2-20
Количество на модель
10
№
8
Название детали
Болт М
Заводской номер
Болт М8-6gx40
Количество на модель
8
№
9
Название детали
Прокладка
Заводской номер
700-40-6684-07
Количество на модель
5
№
10
Название детали
Прокладка
Заводской номер
700-40-6684-08
Количество на модель
5
№
11
Название детали
Болт М
Заводской номер
Болт М12-6gx20
Количество на модель
2
№
12
Название детали
Болт М24х2-6gх55.109.40Х 019 ГОСТ 7796-70
Заводской номер
28 0819
Количество на модель
№
13
Название детали
Болт 24x2-6gx55
Заводской номер
28 0819-20
Количество на модель
5
№
13
Название детали
Шайба
Заводской номер
2601-25-94-20
Количество на модель
6
№
14
Название детали
Шайба
Заводской номер
2601-25-94
Количество на модель
№
14
Название детали
Шайба Т
Заводской номер
Шайба 24Т
Количество на модель
5
№
15
Название детали
Пробка
Заводской номер
700-37-2077-20
Количество на модель
2
№
16
Название детали
Кольцо 12x16 МН
Заводской номер
12x16 МН 4152-62
Количество на модель
2
№
17
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка топливного бака | 2602-25-1-20СП(SP) | |||||||
| 1 | Бак топливный | 2602-25-10СП(SP) | 1 | |||||
| 1 | Бак топливный | 2602-25-10-20СП(SP) | 1 | 1 | 1 | |||
| 2 | Хомут | 700-41-2866 | 1 | 1 | 2 | |||
| 3 | Прокладка | 700-40-6684-05 | 5 | 5 | 3 | |||
| 4 | Болт М8-6gx16 | Болт М8-6gx16 | 1 | 1 | 4 | |||
| 5 | Шайба 8Т | Шайба 8Т | 10 | 10 | 5 | |||
| 6 | Болт М12x1,25-6gx30 | Болт М12x1,25-6gx30 | 5 | 5 | 6 | |||
| 7 | Шайба | Шайба 12 | 7 | 7 | 7 | |||
| 8 | Хомут | 2702-25-2 | 8 | |||||
| 8 | Хомут | 2702-25-2-20 | 10 | 10 | 8 | |||
| 9 | Болт М | Болт М8-6gx40 | 8 | 8 | 9 | |||
| 10 | Прокладка | 700-40-6684-07 | 5 | 5 | 10 | |||
| 11 | Прокладка | 700-40-6684-08 | 5 | 5 | 11 | |||
| 12 | Болт М | Болт М12-6gx20 | 2 | 2 | 12 | |||
| 13 | Болт М24х2-6gх55.109.40Х 019 ГОСТ 7796-70 | 28 0819 | 13 | |||||
| 13 | Болт 24x2-6gx55 | 28 0819-20 | 5 | 5 | 13 | |||
| 14 | Шайба | 2601-25-94-20 | 6 | 6 | 14 | |||
| 14 | Шайба | 2601-25-94 | 14 | |||||
| 15 | Шайба Т | Шайба 24Т | 5 | 5 | 15 | |||
| 16 | Пробка | 700-37-2077-20 | 2 | 2 | 16 | |||
| 17 | Кольцо 12x16 МН | 12x16 МН 4152-62 | 2 | 2 | 17 |
