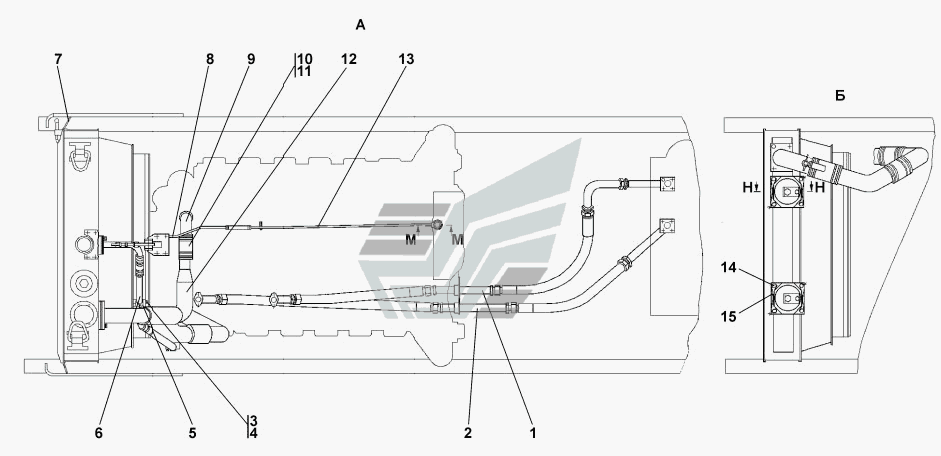

2602-60-1СП Система охлаждения двигателя и трансмиссии
100%
Название детали
Трубопровод
Заводской номер
2602-60-16СП(SP)
Количество на модель
№
1
Название детали
Трубопровод
Заводской номер
2602-60-16-20СП(SP)
Количество на модель
1
№
1
Название детали
Трубопровод
Заводской номер
2602-60-12СП(SP)
Количество на модель
№
2
Название детали
Трубопровод
Заводской номер
2602-60-12-20СП(SP)
Количество на модель
1
№
2
Название детали
Болт M12x1,
Заводской номер
Болт М12x1,25-6gx25
Количество на модель
16
№
3
Название детали
Шайба ОТ
Заводской номер
Шайба 12 ОТ
Количество на модель
76
№
4
Название детали
Фланец
Заводской номер
2506-60-65-02-20
Количество на модель
2
№
5
Название детали
Фланец
Заводской номер
2506-60-65-02
Количество на модель
№
5
Название детали
Трубопровод
Заводской номер
3502-60-142СП(SP)
Количество на модель
№
6
Название детали
Трубопровод
Заводской номер
3502-60-142-20СП(SP)
Количество на модель
1
№
6
Название детали
Щиток
Заводской номер
2702-60-10
Количество на модель
№
7
Название детали
Щиток
Заводской номер
2702-60-10-20
Количество на модель
2
№
7
Название детали
Трубопровод
Заводской номер
2602-60-29-20СП(SP)
Количество на модель
1
№
8
Название детали
Трубопровод
Заводской номер
2602-60-29СП(SP)
Количество на модель
№
8
Название детали
Трубопровод
Заводской номер
3502-60-113СП(SP)
Количество на модель
№
9
Название детали
Трубопровод
Заводской номер
3502-60-113-20СП(SP)
Количество на модель
1
№
9
Название детали
Рукав
Заводской номер
46 1602
Количество на модель
№
10
Название детали
Рукав
Заводской номер
46 1602-20
Количество на модель
3
№
10
Название детали
Хомут
Заводской номер
403-60-187СП(SP)
Количество на модель
№
11
Название детали
Хомут
Заводской номер
403-60-187-20СП(SP)
Количество на модель
12
№
11
Название детали
Трубопровод
Заводской номер
3502-60-114-20СП(SP)
Количество на модель
1
№
12
Название детали
Трубопровод
Заводской номер
3502-60-114СП(SP)
Количество на модель
№
12
Название детали
Трубопровод
Заводской номер
2602-60-19СП(SP)
Количество на модель
№
13
Название детали
Трубопровод
Заводской номер
2602-60-19-20СП(SP)
Количество на модель
1
№
13
Название детали
Болт
Заводской номер
28 5355
Количество на модель
№
14
Название детали
Болт
Заводской номер
28 5355-20
Количество на модель
8
№
14
Название детали
Проволока КС
Заводской номер
Проволока КС 1,0
Количество на модель
№
15
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубопровод | 2602-60-16СП(SP) | 1 | |||||
| 1 | Трубопровод | 2602-60-16-20СП(SP) | 1 | 1 | 1 | |||
| 2 | Трубопровод | 2602-60-12СП(SP) | 2 | |||||
| 2 | Трубопровод | 2602-60-12-20СП(SP) | 1 | 1 | 2 | |||
| 3 | Болт M12x1, | Болт М12x1,25-6gx25 | 16 | 16 | 3 | |||
| 4 | Шайба ОТ | Шайба 12 ОТ | 76 | 76 | 4 | |||
| 5 | Фланец | 2506-60-65-02-20 | 2 | 2 | 5 | |||
| 5 | Фланец | 2506-60-65-02 | 5 | |||||
| 6 | Трубопровод | 3502-60-142СП(SP) | 6 | |||||
| 6 | Трубопровод | 3502-60-142-20СП(SP) | 1 | 1 | 6 | |||
| 7 | Щиток | 2702-60-10 | 7 | |||||
| 7 | Щиток | 2702-60-10-20 | 2 | 2 | 7 | |||
| 8 | Трубопровод | 2602-60-29-20СП(SP) | 1 | 1 | 8 | |||
| 8 | Трубопровод | 2602-60-29СП(SP) | 8 | |||||
| 9 | Трубопровод | 3502-60-113СП(SP) | 9 | |||||
| 9 | Трубопровод | 3502-60-113-20СП(SP) | 1 | 1 | 9 | |||
| 10 | Рукав | 46 1602 | 10 | |||||
| 10 | Рукав | 46 1602-20 | 3 | 3 | 10 | |||
| 11 | Хомут | 403-60-187СП(SP) | 11 | |||||
| 11 | Хомут | 403-60-187-20СП(SP) | 12 | 12 | 11 | |||
| 12 | Трубопровод | 3502-60-114-20СП(SP) | 1 | 1 | 12 | |||
| 12 | Трубопровод | 3502-60-114СП(SP) | 12 | |||||
| 13 | Трубопровод | 2602-60-19СП(SP) | 13 | |||||
| 13 | Трубопровод | 2602-60-19-20СП(SP) | 1 | 1 | 13 | |||
| 14 | Болт | 28 5355 | 14 | |||||
| 14 | Болт | 28 5355-20 | 8 | 8 | 14 | |||
| 15 | Проволока КС | Проволока КС 1,0 | 15 |
