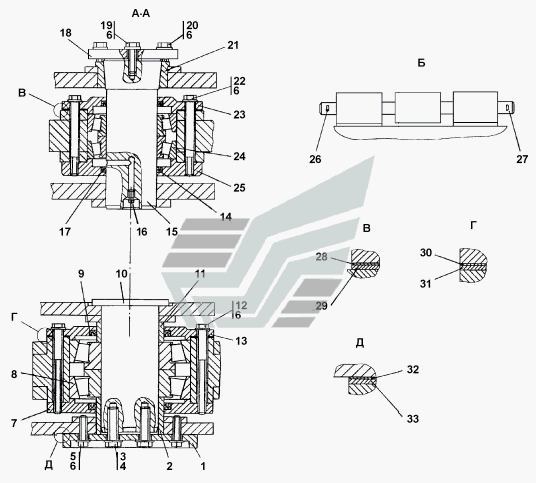

- СП Рама
100%
Название детали
Рама
Заводской номер
0602-11-1-20СП
Количество на модель
№
Название детали
Стопор
Заводской номер
0602-11-160
Количество на модель
1
№
1
Название детали
Втулка
Заводской номер
0602-11-186
Количество на модель
1
№
2
Название детали
Болт Мх- х ГОСТ
Заводской номер
28 0555
Количество на модель
№
3
Название детали
Болт Мх- х ГОСТ
Заводской номер
28 0555-20
Количество на модель
4
№
3
Название детали
Шайба ГОСТ
Заводской номер
31 0270
Количество на модель
№
4
Название детали
Шайба Т. ГОСТ
Заводской номер
31 0270-20
Количество на модель
4
№
4
Название детали
Шайба
Заводской номер
31 0225
Количество на модель
№
6
Название детали
Шайба
Заводской номер
31 0225-20
Количество на модель
32
№
6
Название детали
Крышка
Заводской номер
0602-11-191
Количество на модель
1
№
7
Название детали
Подшипник
Заводской номер
7318
Количество на модель
2
№
8
Название детали
Манжета
Заводской номер
2501-21-69СП
Количество на модель
2
№
9
Название детали
Палец
Заводской номер
0602-11-94
Количество на модель
1
№
10
Название детали
Втулка
Заводской номер
0602-11-185
Количество на модель
1
№
11
Название детали
Болт
Заводской номер
28 5385
Количество на модель
12
№
12
Название детали
Крышка
Заводской номер
0602-11-190
Количество на модель
1
№
13
Название детали
Манжета
Заводской номер
ТМ2501-11-20СП
Количество на модель
2
№
14
Название детали
Палец
Заводской номер
0602-11-39
Количество на модель
1
№
15
Название детали
Маслобойка Kdhr
Заводской номер
1.2Кд6хр
Количество на модель
2
№
16
Название детали
Масленка Цхр
Заводской номер
1.2Ц6хр
Количество на модель
№
16
Название детали
Кольцо- -
Заводской номер
079-085-36-2-51-1668
Количество на модель
2
№
17
Название детали
Планка
Заводской номер
0602-11-36
Количество на модель
1
№
18
Название детали
Болт М
Заводской номер
Болт М12x1.25-6gx40
Количество на модель
10
№
19
Название детали
Болт Mx-X. ГОСТ
Заводской номер
28 0370-20
Количество на модель
4
№
20
Название детали
Болт M12x1,
Заводской номер
28 0370
Количество на модель
№
20
Название детали
Втулка
Заводской номер
0602-11-37
Количество на модель
1
№
21
Название детали
Болт М- х ГОСТ
Заводской номер
28 0393-20
Количество на модель
6
№
22
Название детали
Болт М- х ГОСТ
Заводской номер
28 0393
Количество на модель
№
22
Название детали
Крышка
Заводской номер
0602-11-188
Количество на модель
1
№
23
Название детали
Роликоподшипник ГОСТ
Заводской номер
7516
Количество на модель
2
№
24
Название детали
Крышка
Заводской номер
0602-11-189
Количество на модель
1
№
25
Название детали
Шплинт, 2x25
Заводской номер
Шплинт 3,2x25
Количество на модель
4
№
26
Название детали
Вот
Заводской номер
47 5240-20
Количество на модель
2
№
27
Название детали
Вот
Заводской номер
47 5240
Количество на модель
№
27
Название детали
прокладка
Заводской номер
0602-11-172
Количество на модель
8
№
28
Название детали
прокладка
Заводской номер
0602-11-172-01
Количество на модель
4
№
29
Название детали
прокладка
Заводской номер
0602-11-166
Количество на модель
4
№
30
Название детали
прокладка
Заводской номер
0602-11-166-01
Количество на модель
4
№
31
Название детали
прокладка
Заводской номер
0602-11-159
Количество на модель
8
№
32
Название детали
прокладка
Заводской номер
0602-11-159-01
Количество на модель
4
№
33
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Рама | 0602-11-1-20СП | |||||||
| 1 | Стопор | 0602-11-160 | 1 | 1 | 1 | |||
| 2 | Втулка | 0602-11-186 | 1 | 1 | 2 | |||
| 3 | Болт Мх- х ГОСТ | 28 0555 | 3 | |||||
| 3 | Болт Мх- х ГОСТ | 28 0555-20 | 4 | 4 | 3 | |||
| 4 | Шайба ГОСТ | 31 0270 | 4 | |||||
| 4 | Шайба Т. ГОСТ | 31 0270-20 | 4 | 4 | 4 | |||
| 6 | Шайба | 31 0225 | 6 | |||||
| 6 | Шайба | 31 0225-20 | 32 | 32 | 6 | |||
| 7 | Крышка | 0602-11-191 | 1 | 1 | 7 | |||
| 8 | Подшипник | 7318 | 2 | 2 | 8 | |||
| 9 | Манжета | 2501-21-69СП | 2 | 2 | 9 | |||
| 10 | Палец | 0602-11-94 | 1 | 1 | 10 | |||
| 11 | Втулка | 0602-11-185 | 1 | 1 | 11 | |||
| 12 | Болт | 28 5385 | 12 | 12 | 12 | |||
| 13 | Крышка | 0602-11-190 | 1 | 1 | 13 | |||
| 14 | Манжета | ТМ2501-11-20СП | 2 | 2 | 14 | |||
| 15 | Палец | 0602-11-39 | 1 | 1 | 15 | |||
| 16 | Маслобойка Kdhr | 1.2Кд6хр | 2 | 2 | 16 | |||
| 16 | Масленка Цхр | 1.2Ц6хр | 16 | |||||
| 17 | Кольцо- - | 079-085-36-2-51-1668 | 2 | 2 | 17 | |||
| 18 | Планка | 0602-11-36 | 1 | 1 | 18 | |||
| 19 | Болт М | Болт М12x1.25-6gx40 | 10 | 10 | 19 | |||
| 20 | Болт Mx-X. ГОСТ | 28 0370-20 | 4 | 4 | 20 | |||
| 20 | Болт M12x1, | 28 0370 | 20 | |||||
| 21 | Втулка | 0602-11-37 | 1 | 1 | 21 | |||
| 22 | Болт М- х ГОСТ | 28 0393-20 | 6 | 6 | 22 | |||
| 22 | Болт М- х ГОСТ | 28 0393 | 22 | |||||
| 23 | Крышка | 0602-11-188 | 1 | 1 | 23 | |||
| 24 | Роликоподшипник ГОСТ | 7516 | 2 | 2 | 24 | |||
| 25 | Крышка | 0602-11-189 | 1 | 1 | 25 | |||
| 26 | Шплинт, 2x25 | Шплинт 3,2x25 | 4 | 4 | 26 | |||
| 27 | Вот | 47 5240-20 | 2 | 2 | 27 | |||
| 27 | Вот | 47 5240 | 27 | |||||
| 28 | прокладка | 0602-11-172 | 8 | 8 | 28 | |||
| 29 | прокладка | 0602-11-172-01 | 4 | 4 | 29 | |||
| 30 | прокладка | 0602-11-166 | 4 | 4 | 30 | |||
| 31 | прокладка | 0602-11-166-01 | 4 | 4 | 31 | |||
| 32 | прокладка | 0602-11-159 | 8 | 8 | 32 | |||
| 33 | прокладка | 0602-11-159-01 | 4 | 4 | 33 |
