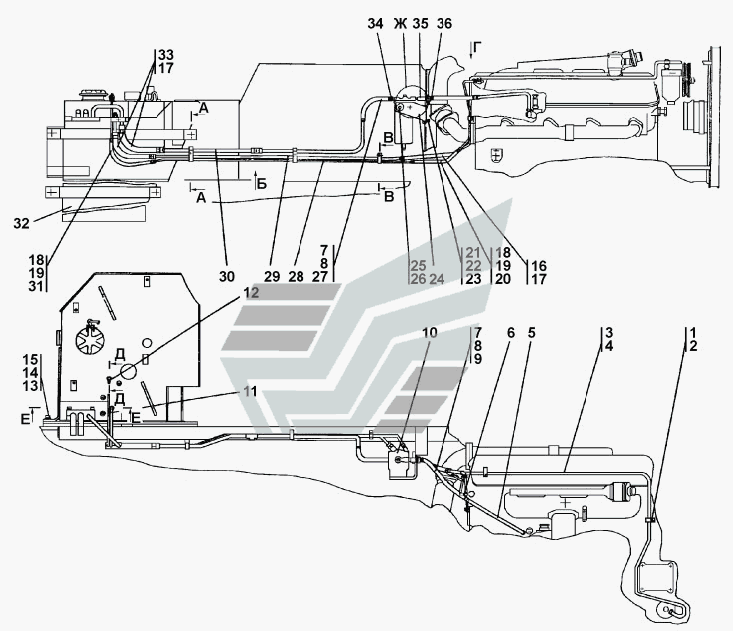

- СП Установка топливного бака
100%
Название детали
Установка топливного бака
Заводской номер
0602-25-1СП
Количество на модель
№
Название детали
Установка топливного бака
Заводской номер
0602-25-1-20СП
Количество на модель
№
Название детали
Прокладка
Заводской номер
700-40-6684-06
Количество на модель
2
№
1
Название детали
Хомут
Заводской номер
700-41-2866
Количество на модель
3
№
2
Название детали
Трубопровод
Заводской номер
0602-25-14-20СП
Количество на модель
1
№
3
Название детали
Трубопровод
Заводской номер
0602-25-14СП
Количество на модель
№
3
Название детали
Трубопровод
Заводской номер
0602-25-15-20СП
Количество на модель
1
№
4
Название детали
Трубопровод
Заводской номер
0602-25-15СП
Количество на модель
№
4
Название детали
Трубопровод
Заводской номер
1102-25-18-20СП
Количество на модель
1
№
5
Название детали
Трубопровод
Заводской номер
1102-25-18СП
Количество на модель
№
5
Название детали
Трубопровод
Заводской номер
2002-25-11-20СП
Количество на модель
1
№
6
Название детали
Трубопровод
Заводской номер
2002-25-11СП
Количество на модель
№
6
Название детали
Хомут
Заводской номер
41 5190-02СП
Количество на модель
4
№
7
Название детали
Хомут- У-
Заводской номер
1028-У-02
Количество на модель
4
№
8
Название детали
Рукав
Заводской номер
46 0601-16
Количество на модель
№
9
Название детали
Рукав
Заводской номер
46 0601-16-20
Количество на модель
1
№
9
Название детали
Фильтр грубой очистки топлива
Заводской номер
Фильтр грубой очистки топлива
Количество на модель
1
№
10
Название детали
Трубопровод
Заводской номер
0602-25-16СП
Количество на модель
№
11
Название детали
Трубопровод
Заводской номер
0602-25-16-20СП
Количество на модель
1
№
11
Название детали
Трубопровод
Заводской номер
0602-25-17-20СП
Количество на модель
1
№
12
Название детали
Трубопровод
Заводской номер
0602-25-17СП
Количество на модель
№
12
Название детали
Шайба х ГОСТ
Заводской номер
31 0310-20
Количество на модель
4
№
13
Название детали
Шайба х ГОСТ
Заводской номер
31 0310
Количество на модель
№
13
Название детали
Шайба ОТ
Заводской номер
Шайба 20 ОТ
Количество на модель
4
№
14
Название детали
Болт Мх- х ГОСТ
Заводской номер
28 0725
Количество на модель
№
15
Название детали
Болт Mx-X. ГОСТ
Заводской номер
28 0725-20
Количество на модель
4
№
15
Название детали
Рукав диаметром
Заводской номер
404-26-213-30-20СП
Количество на модель
1
№
16
Название детали
Рукав диаметром
Заводской номер
404-26-213-30СП
Количество на модель
№
16
Название детали
Кольцо- -
Заводской номер
012-016-25-2-51-1668
Количество на модель
6
№
17
Название детали
Хомут
Заводской номер
41 5190СП
Количество на модель
4
№
18
Название детали
Хомут стяжной червячный- У-
Заводской номер
11018-У-02
Количество на модель
4
№
19
Название детали
Рукав
Заводской номер
46 0401-11-20
Количество на модель
1
№
20
Название детали
Рукав
Заводской номер
46 0401-11
Количество на модель
№
20
Название детали
Болт M12x1,
Заводской номер
Болт М12x1,25-6g25
Количество на модель
2
№
21
Название детали
Шайба ОТ
Заводской номер
Шайба 12 ОТ
Количество на модель
2
№
22
Название детали
Шайба 12х2 ГОСТ 11371-78
Заводской номер
31 0210-20
Количество на модель
2
№
23
Название детали
Шайба 12х2.01.08кп.019 ГОСТ 11371-78
Заводской номер
31 0210
Количество на модель
№
23
Название детали
Кронштейн
Заводской номер
0602-25-1-20
Количество на модель
1
№
24
Название детали
Кронштейн
Заводской номер
0602-25-1
Количество на модель
№
24
Название детали
Болт М8-6gx25
Заводской номер
Болт М8-6gx25
Количество на модель
2
№
25
Название детали
Шайба 8Т
Заводской номер
Шайба 8Т
Количество на модель
7
№
26
Название детали
Рукав
Заводской номер
46 0601-11-20
Количество на модель
1
№
27
Название детали
Рукав
Заводской номер
46 0601-11
Количество на модель
№
27
Название детали
Трубопровод
Заводской номер
0602-25-13СП
Количество на модель
№
28
Название детали
Трубопровод
Заводской номер
0602-25-13-20СП
Количество на модель
1
№
28
Название детали
Трубопровод
Заводской номер
0602-25-12-20СП
Количество на модель
1
№
29
Название детали
Трубопровод
Заводской номер
0602-25-12СП
Количество на модель
№
29
Название детали
Трубопровод
Заводской номер
0602-25-11СП
Количество на модель
№
30
Название детали
Трубопровод
Заводской номер
0602-25-11-20СП
Количество на модель
1
№
30
Название детали
Рукав
Заводской номер
46 0401-06-20
Количество на модель
1
№
31
Название детали
Рукав
Заводской номер
46 0401-06
Количество на модель
№
31
Название детали
Бак топливный
Заводской номер
0602-25-10-20СП
Количество на модель
1
№
32
Название детали
Бак топливный
Заводской номер
0602-25-10СП
Количество на модель
№
32
Название детали
Рукав диаметр
Заводской номер
404-26-213СП
Количество на модель
№
33
Название детали
Рукав диаметр
Заводской номер
404-26-213-20СП
Количество на модель
2
№
33
Название детали
Наконечник
Заводской номер
1502-25-10
Количество на модель
2
№
34
Название детали
Наконечник
Заводской номер
1102-25-10
Количество на модель
-
№
35
Название детали
Переходник
Заводской номер
1102-25-11
Количество на модель
-
№
36
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка топливного бака | 0602-25-1СП | |||||||
| Установка топливного бака | 0602-25-1-20СП | |||||||
| 1 | Прокладка | 700-40-6684-06 | 2 | 2 | 1 | |||
| 2 | Хомут | 700-41-2866 | 3 | 3 | 2 | |||
| 3 | Трубопровод | 0602-25-14-20СП | 1 | 1 | 3 | |||
| 3 | Трубопровод | 0602-25-14СП | 3 | |||||
| 4 | Трубопровод | 0602-25-15-20СП | 1 | 1 | 4 | |||
| 4 | Трубопровод | 0602-25-15СП | 4 | |||||
| 5 | Трубопровод | 1102-25-18-20СП | 1 | 1 | 5 | |||
| 5 | Трубопровод | 1102-25-18СП | 5 | |||||
| 6 | Трубопровод | 2002-25-11-20СП | 1 | 1 | 6 | |||
| 6 | Трубопровод | 2002-25-11СП | 6 | |||||
| 7 | Хомут | 41 5190-02СП | 4 | 4 | 7 | |||
| 8 | Хомут- У- | 1028-У-02 | 4 | 4 | 8 | |||
| 9 | Рукав | 46 0601-16 | 9 | |||||
| 9 | Рукав | 46 0601-16-20 | 1 | 1 | 9 | |||
| 10 | Фильтр грубой очистки топлива | Фильтр грубой очистки топлива | 1 | 1 | 10 | |||
| 11 | Трубопровод | 0602-25-16СП | 11 | |||||
| 11 | Трубопровод | 0602-25-16-20СП | 1 | 1 | 11 | |||
| 12 | Трубопровод | 0602-25-17-20СП | 1 | 1 | 12 | |||
| 12 | Трубопровод | 0602-25-17СП | 12 | |||||
| 13 | Шайба х ГОСТ | 31 0310-20 | 4 | 4 | 13 | |||
| 13 | Шайба х ГОСТ | 31 0310 | 13 | |||||
| 14 | Шайба ОТ | Шайба 20 ОТ | 4 | 4 | 14 | |||
| 15 | Болт Мх- х ГОСТ | 28 0725 | 15 | |||||
| 15 | Болт Mx-X. ГОСТ | 28 0725-20 | 4 | 4 | 15 | |||
| 16 | Рукав диаметром | 404-26-213-30-20СП | 1 | 1 | 16 | |||
| 16 | Рукав диаметром | 404-26-213-30СП | 16 | |||||
| 17 | Кольцо- - | 012-016-25-2-51-1668 | 6 | 6 | 17 | |||
| 18 | Хомут | 41 5190СП | 4 | 4 | 18 | |||
| 19 | Хомут стяжной червячный- У- | 11018-У-02 | 4 | 4 | 19 | |||
| 20 | Рукав | 46 0401-11-20 | 1 | 1 | 20 | |||
| 20 | Рукав | 46 0401-11 | 20 | |||||
| 21 | Болт M12x1, | Болт М12x1,25-6g25 | 2 | 2 | 21 | |||
| 22 | Шайба ОТ | Шайба 12 ОТ | 2 | 2 | 22 | |||
| 23 | Шайба 12х2 ГОСТ 11371-78 | 31 0210-20 | 2 | 2 | 23 | |||
| 23 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | 31 0210 | 23 | |||||
| 24 | Кронштейн | 0602-25-1-20 | 1 | 1 | 24 | |||
| 24 | Кронштейн | 0602-25-1 | 24 | |||||
| 25 | Болт М8-6gx25 | Болт М8-6gx25 | 2 | 2 | 25 | |||
| 26 | Шайба 8Т | Шайба 8Т | 7 | 7 | 26 | |||
| 27 | Рукав | 46 0601-11-20 | 1 | 1 | 27 | |||
| 27 | Рукав | 46 0601-11 | 27 | |||||
| 28 | Трубопровод | 0602-25-13СП | 28 | |||||
| 28 | Трубопровод | 0602-25-13-20СП | 1 | 1 | 28 | |||
| 29 | Трубопровод | 0602-25-12-20СП | 1 | 1 | 29 | |||
| 29 | Трубопровод | 0602-25-12СП | 29 | |||||
| 30 | Трубопровод | 0602-25-11СП | 30 | |||||
| 30 | Трубопровод | 0602-25-11-20СП | 1 | 1 | 30 | |||
| 31 | Рукав | 46 0401-06-20 | 1 | 1 | 31 | |||
| 31 | Рукав | 46 0401-06 | 31 | |||||
| 32 | Бак топливный | 0602-25-10-20СП | 1 | 1 | 32 | |||
| 32 | Бак топливный | 0602-25-10СП | 32 | |||||
| 33 | Рукав диаметр | 404-26-213СП | 33 | |||||
| 33 | Рукав диаметр | 404-26-213-20СП | 2 | 2 | 33 | |||
| 34 | Наконечник | 1502-25-10 | 2 | 2 | 34 | |||
| 35 | Наконечник | 1102-25-10 | - | - | 35 | |||
| 36 | Переходник | 1102-25-11 | - | - | 36 |
