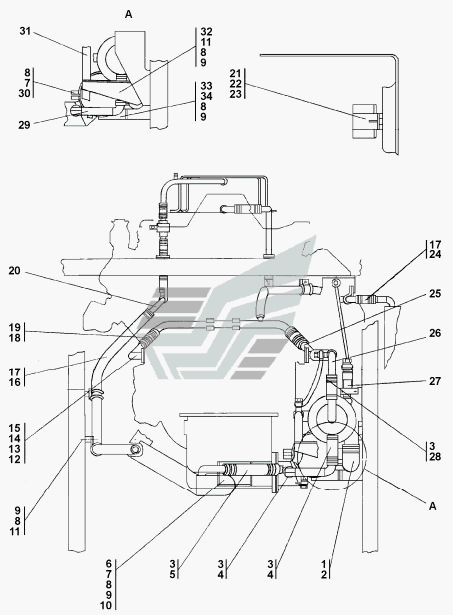

- СП Установка системы подогрева
100%
Название детали
Установка системы подогрева
Заводской номер
0602-43-1СП
Количество на модель
№
Название детали
Установка системы подогрева
Заводской номер
0602-43-1-20СП
Количество на модель
№
Название детали
Хомут- У-
Заводской номер
1070-У-02
Количество на модель
-
№
1
Название детали
Патрубок
Заводской номер
40 0476
Количество на модель
-
№
2
Название детали
Хомут стяжной червячный- У-
Заводской номер
1055-У-02
Количество на модель
4
№
3
Название детали
Рукав
Заводской номер
46 1201-04
Количество на модель
-
№
4
Название детали
Рукав
Заводской номер
46 1201-11
Количество на модель
-
№
5
Название детали
Газовод
Заводской номер
0602-43-11СП
Количество на модель
-
№
6
Название детали
Болт M12x1,
Заводской номер
Болт М12x1,25-6gx25
Количество на модель
-
№
7
Название детали
Шайба ОТ
Заводской номер
Шайба 12 ОТ
Количество на модель
20
№
8
Название детали
Шайба 12х2.01.08кп.019 ГОСТ 11371-78
Заводской номер
31 0210
Количество на модель
№
9
Название детали
Шайба 12х2 ГОСТ 11371-78
Заводской номер
31 0210-20
Количество на модель
5
№
9
Название детали
Гайка М12x1,25
Заводской номер
Гайка М12x1,25
Количество на модель
6
№
10
Название детали
Болт М12х1,25-6gх20 ГОСТ 7795-70
Заводской номер
28 0320
Количество на модель
№
11
Название детали
Болт М12х1,25-6gх20 ГОСТ 7796-70
Заводской номер
28 0320-20
Количество на модель
7
№
11
Название детали
Шайба 8Т
Заводской номер
Шайба 8Т
Количество на модель
2
№
12
Название детали
Болт М8-6gx25
Заводской номер
Болт М8-6gx25
Количество на модель
2
№
13
Название детали
прокладка
Заводской номер
45 0293
Количество на модель
2
№
14
Название детали
Трубопровод
Заводской номер
1102-43-37СП
Количество на модель
№
15
Название детали
Трубопровод
Заводской номер
1102-43-37-20СП
Количество на модель
1
№
15
Название детали
Рукав
Заводской номер
46 0721-13
Количество на модель
№
16
Название детали
Рукав
Заводской номер
46 0721-13-20
Количество на модель
1
№
16
Название детали
Хомут- У-
Заводской номер
1028-У-02
Количество на модель
24
№
17
Название детали
Рукав
Заводской номер
46 0901-07-20
Количество на модель
1
№
18
Название детали
Рукав
Заводской номер
46 0901-07
Количество на модель
№
18
Название детали
Хомут- У-
Заводской номер
1040-У-02
Количество на модель
4
№
19
Название детали
Трубопровод
Заводской номер
0602-43-12СП
Количество на модель
№
20
Название детали
Трубопровод
Заводской номер
0602-43-12-20СП
Количество на модель
1
№
20
Название детали
Щиток управления ПЖД-600И-1015410
Заводской номер
ПЖД-600И-1015410
Количество на модель
-
№
21
Название детали
Шайба 5
Заводской номер
Шайба 5
Количество на модель
-
№
22
Название детали
Винт ВМ
Заводской номер
Винт ВМ5-6gx16
Количество на модель
-
№
23
Название детали
Рукав
Заводской номер
46 0721
Количество на модель
№
24
Название детали
Рукав
Заводской номер
46 0721-20
Количество на модель
2
№
24
Название детали
Трубопровод
Заводской номер
0602-43-36СП
Количество на модель
-
№
25
Название детали
Трубопровод
Заводской номер
0602-43-35СП
Количество на модель
-
№
26
Название детали
Кран
Заводской номер
0602-54-20СП
Количество на модель
-
№
27
Название детали
Рукав
Заводской номер
46 1201-02
Количество на модель
№
28
Название детали
Рукав
Заводской номер
46 1201-02-20
Количество на модель
1
№
28
Название детали
Трубопровод
Заводской номер
0602-43-19СП
Количество на модель
-
№
29
Название детали
Петля
Заводской номер
1102-43-15СП
Количество на модель
-
№
30
Название детали
Трубопровод
Заводской номер
0602-43-23СП
Количество на модель
-
№
31
Название детали
Кронштейн
Заводской номер
1102-43-121
Количество на модель
-
№
32
Название детали
Кронштейн
Заводской номер
1102-43-18СП
Количество на модель
-
№
33
Название детали
Болт М12x1,25-6gx40
Заводской номер
Болт М12x1,25-6gx40
Количество на модель
4
№
34
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка системы подогрева | 0602-43-1СП | |||||||
| Установка системы подогрева | 0602-43-1-20СП | |||||||
| 1 | Хомут- У- | 1070-У-02 | - | - | 1 | |||
| 2 | Патрубок | 40 0476 | - | - | 2 | |||
| 3 | Хомут стяжной червячный- У- | 1055-У-02 | 4 | 4 | 3 | |||
| 4 | Рукав | 46 1201-04 | - | - | 4 | |||
| 5 | Рукав | 46 1201-11 | - | - | 5 | |||
| 6 | Газовод | 0602-43-11СП | - | - | 6 | |||
| 7 | Болт M12x1, | Болт М12x1,25-6gx25 | - | - | 7 | |||
| 8 | Шайба ОТ | Шайба 12 ОТ | 20 | 20 | 8 | |||
| 9 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | 31 0210 | 9 | |||||
| 9 | Шайба 12х2 ГОСТ 11371-78 | 31 0210-20 | 5 | 5 | 9 | |||
| 10 | Гайка М12x1,25 | Гайка М12x1,25 | 6 | 6 | 10 | |||
| 11 | Болт М12х1,25-6gх20 ГОСТ 7795-70 | 28 0320 | 11 | |||||
| 11 | Болт М12х1,25-6gх20 ГОСТ 7796-70 | 28 0320-20 | 7 | 7 | 11 | |||
| 12 | Шайба 8Т | Шайба 8Т | 2 | 2 | 12 | |||
| 13 | Болт М8-6gx25 | Болт М8-6gx25 | 2 | 2 | 13 | |||
| 14 | прокладка | 45 0293 | 2 | 2 | 14 | |||
| 15 | Трубопровод | 1102-43-37СП | 15 | |||||
| 15 | Трубопровод | 1102-43-37-20СП | 1 | 1 | 15 | |||
| 16 | Рукав | 46 0721-13 | 16 | |||||
| 16 | Рукав | 46 0721-13-20 | 1 | 1 | 16 | |||
| 17 | Хомут- У- | 1028-У-02 | 24 | 24 | 17 | |||
| 18 | Рукав | 46 0901-07-20 | 1 | 1 | 18 | |||
| 18 | Рукав | 46 0901-07 | 18 | |||||
| 19 | Хомут- У- | 1040-У-02 | 4 | 4 | 19 | |||
| 20 | Трубопровод | 0602-43-12СП | 20 | |||||
| 20 | Трубопровод | 0602-43-12-20СП | 1 | 1 | 20 | |||
| 21 | Щиток управления ПЖД-600И-1015410 | ПЖД-600И-1015410 | - | - | 21 | |||
| 22 | Шайба 5 | Шайба 5 | - | - | 22 | |||
| 23 | Винт ВМ | Винт ВМ5-6gx16 | - | - | 23 | |||
| 24 | Рукав | 46 0721 | 24 | |||||
| 24 | Рукав | 46 0721-20 | 2 | 2 | 24 | |||
| 25 | Трубопровод | 0602-43-36СП | - | - | 25 | |||
| 26 | Трубопровод | 0602-43-35СП | - | - | 26 | |||
| 27 | Кран | 0602-54-20СП | - | - | 27 | |||
| 28 | Рукав | 46 1201-02 | 28 | |||||
| 28 | Рукав | 46 1201-02-20 | 1 | 1 | 28 | |||
| 29 | Трубопровод | 0602-43-19СП | - | - | 29 | |||
| 30 | Петля | 1102-43-15СП | - | - | 30 | |||
| 31 | Трубопровод | 0602-43-23СП | - | - | 31 | |||
| 32 | Кронштейн | 1102-43-121 | - | - | 32 | |||
| 33 | Кронштейн | 1102-43-18СП | - | - | 33 | |||
| 34 | Болт М12x1,25-6gx40 | Болт М12x1,25-6gx40 | 4 | 4 | 34 |
