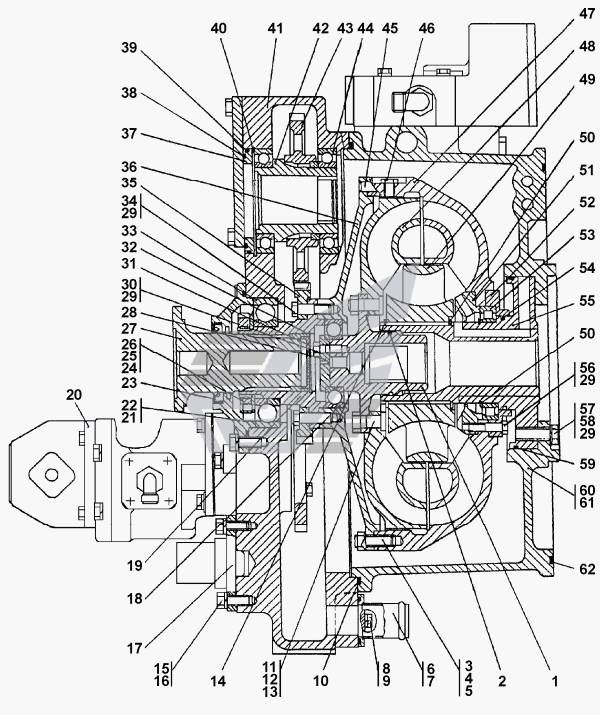

- СП Гидротрансформатор с редуктором привода насосов
100%
Название детали
Втулка
Заводской номер
0602-14-9
Количество на модель
1
№
1
Название детали
Кольцо уплотнительное
Заводской номер
2501-12-181-19
Количество на модель
1
№
2
Название детали
Тарелка
Заводской номер
1101-14-36
Количество на модель
12
№
3
Название детали
Гайка М12х1,25
Заводской номер
30 0213
Количество на модель
25
№
4
Название детали
Шпилька М
Заводской номер
29 0320
Количество на модель
24
№
5
Название детали
Патрубок
Заводской номер
0602-12-130СП
Количество на модель
№
6
Название детали
Патрубок
Заводской номер
0602-12-130-20СП
Количество на модель
1
№
6
Название детали
Кольцо ГОСТ /ТУ-
Заводской номер
049-055-36-2-51-1668
Количество на модель
1
№
7
Название детали
Болт М- х ГОСТ
Заводской номер
28 0230-20
Количество на модель
8
№
8
Название детали
Болт М- х ГОСТ
Заводской номер
28 0230
Количество на модель
№
8
Название детали
Шайба ОТ
Заводской номер
Шайба 10 ОТ
Количество на модель
23
№
9
Название детали
КОЛЬЦО
Заводской номер
40 0468-16
Количество на модель
1
№
10
Название детали
Болт призонный
Заводской номер
1101-12-56
Количество на модель
12
№
11
Название детали
Гайка Мх, Н ГОСТ
Заводской номер
30 0252
Количество на модель
12
№
12
Название детали
Стопорная пластина
Заводской номер
31 5215-02
Количество на модель
6
№
13
Название детали
Шестерня
Заводской номер
1101-14-13СП
Количество на модель
2
№
13
Название детали
Кольцо С ГОСТ
Заводской номер
58 0760
Количество на модель
1
№
14
Название детали
Болт М
Заводской номер
Болт М12-6gx35
Количество на модель
6
№
15
Название детали
Шайба ОТ
Заводской номер
Шайба 12 ОТ
Количество на модель
53
№
16
Название детали
Фланец
Заводской номер
0602-14-21
Количество на модель
1
№
17
Название детали
Подшипник Л
Заводской номер
6-176212Л
Количество на модель
1
№
18
Название детали
Втулка
Заводской номер
1101-14-16СП
Количество на модель
1
№
19
Название детали
Насос НША- Г- ЛТ
Заводской номер
НШ32А-10Г-3ЛТ
Количество на модель
1
№
20
Название детали
Насос НША- Г- Л
Заводской номер
НШ32А-10Г-3Л
Количество на модель
№
20
Название детали
Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
Заводской номер
175-180-36-2-51-1668
Количество на модель
1
№
21
Название детали
Крышка
Заводской номер
1101-14-27
Количество на модель
1
№
22
Название детали
Манжета
Заводской номер
2.2-75x100-3
Количество на модель
1
№
23
Название детали
Винт В.М8-6gх16.33Н.019 ГОСТ 1478-75
Заводской номер
35 0520
Количество на модель
1
№
24
Название детали
Гайка
Заводской номер
30 5590
Количество на модель
1
№
25
Название детали
Шайба
Заводской номер
2601-12-40
Количество на модель
1
№
26
Название детали
Фланец
Заводской номер
1101-14-46
Количество на модель
1
№
27
Название детали
Фланец
Заводской номер
1101-14-13
Количество на модель
1
№
28
Название детали
Проволока
Заводской номер
1,6-0-С
Количество на модель
№
29
Название детали
Болт
Заводской номер
28 5330
Количество на модель
3
№
30
Название детали
Заглушка
Заводской номер
1101-14-37
Количество на модель
1
№
31
Название детали
Кольцо С
Заводской номер
58 0673
Количество на модель
1
№
32
Название детали
Подшипник Л
Заводской номер
6-176218Л
Количество на модель
1
№
33
Название детали
Болт М
Заводской номер
28 0351
Количество на модель
№
34
Название детали
Болт М
Заводской номер
28 0351-20
Количество на модель
26
№
34
Название детали
Шестерня
Заводской номер
1101-14-18
Количество на модель
1
№
35
Название детали
Фланец
Заводской номер
1101-14-11СП
Количество на модель
1
№
36
Название детали
Втулка
Заводской номер
2501-20-51
Количество на модель
2
№
37
Название детали
Кольцо- - ИРП
Заводской номер
100-110-58-2-ИРП1314-1
Количество на модель
1
№
38
Название детали
Кольцо 115-125-58-2-51-1668
Заводской номер
115-125-58-2-51-1668
Количество на модель
2
№
39
Название детали
Кольцо С ГОСТ
Заводской номер
58 0818
Количество на модель
2
№
40
Название детали
корпус
Заводской номер
0602-14-2
Количество на модель
№
41
Название детали
корпус
Заводской номер
0602-14-2-20
Количество на модель
1
№
41
Название детали
Втулка
Заводской номер
1101-14-22
Количество на модель
2
№
42
Название детали
Подшипник
Заводской номер
6016.P6Q6
Количество на модель
4
№
44
Название детали
Подшипник
Заводской номер
116
Количество на модель
4
№
44
Название детали
Штифт
Заводской номер
32 5383
Количество на модель
2
№
45
Название детали
Пробка
Заводской номер
37 5332
Количество на модель
1
№
46
Название детали
Колесо насосное
Заводской номер
1101-14-3
Количество на модель
1
№
47
Название детали
Колесо турбинное
Заводской номер
1101-14-4
Количество на модель
1
№
48
Название детали
Колесо реактора
Заводской номер
1101-14-5
Количество на модель
1
№
49
Название детали
КОЛЬЦО
Заводской номер
58 5772
Количество на модель
2
№
50
Название детали
Коллектор
Заводской номер
0602-14-14
Количество на модель
1
№
51
Название детали
Стакан
Заводской номер
0602-14-13
Количество на модель
1
№
52
Название детали
Подшипник А- ДТЗ
Заводской номер
7А-1032920Д1ТЗ
Количество на модель
1
№
53
Название детали
Кольцо уплотнительное
Заводской номер
2501-12-181-35
Количество на модель
1
№
54
Название детали
Ось реактора
Заводской номер
0602-14-10СП
Количество на модель
1
№
55
Название детали
Болт М
Заводской номер
28 0252-20
Количество на модель
9
№
56
Название детали
Болт M- x
Заводской номер
28 0252
Количество на модель
№
56
Название детали
Шайба
Заводской номер
31 5220
Количество на модель
9
№
57
Название детали
Болт Mx
Заводской номер
28 0500
Количество на модель
№
58
Название детали
Болт Mx- x
Заводской номер
28 0500-20
Количество на модель
9
№
58
Название детали
Кольцо- -
Заводской номер
205-210-36-2-3
Количество на модель
1
№
59
Название детали
корпус
Заводской номер
0602-14-1-20
Количество на модель
1
№
60
Название детали
корпус
Заводской номер
0602-14-1
Количество на модель
№
60
Название детали
Кольцо ГОСТ /ТУ-
Заводской номер
032-038-36-2-51-1668
Количество на модель
14
№
61
Название детали
Кольцо ГОСТ
Заводской номер
480-490-58-2-3
Количество на модель
1
№
62
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Втулка | 0602-14-9 | 1 | 1 | 1 | |||
| 2 | Кольцо уплотнительное | 2501-12-181-19 | 1 | 1 | 2 | |||
| 3 | Тарелка | 1101-14-36 | 12 | 12 | 3 | |||
| 4 | Гайка М12х1,25 | 30 0213 | 25 | 25 | 4 | |||
| 5 | Шпилька М | 29 0320 | 24 | 24 | 5 | |||
| 6 | Патрубок | 0602-12-130СП | 6 | |||||
| 6 | Патрубок | 0602-12-130-20СП | 1 | 1 | 6 | |||
| 7 | Кольцо ГОСТ /ТУ- | 049-055-36-2-51-1668 | 1 | 1 | 7 | |||
| 8 | Болт М- х ГОСТ | 28 0230-20 | 8 | 8 | 8 | |||
| 8 | Болт М- х ГОСТ | 28 0230 | 8 | |||||
| 9 | Шайба ОТ | Шайба 10 ОТ | 23 | 23 | 9 | |||
| 10 | КОЛЬЦО | 40 0468-16 | 1 | 1 | 10 | |||
| 11 | Болт призонный | 1101-12-56 | 12 | 12 | 11 | |||
| 12 | Гайка Мх, Н ГОСТ | 30 0252 | 12 | 12 | 12 | |||
| 13 | Стопорная пластина | 31 5215-02 | 6 | 6 | 13 | |||
| 13 | Шестерня | 1101-14-13СП | 2 | 2 | 13 | |||
| 14 | Кольцо С ГОСТ | 58 0760 | 1 | 1 | 14 | |||
| 15 | Болт М | Болт М12-6gx35 | 6 | 6 | 15 | |||
| 16 | Шайба ОТ | Шайба 12 ОТ | 53 | 53 | 16 | |||
| 17 | Фланец | 0602-14-21 | 1 | 1 | 17 | |||
| 18 | Подшипник Л | 6-176212Л | 1 | 1 | 18 | |||
| 19 | Втулка | 1101-14-16СП | 1 | 1 | 19 | |||
| 20 | Насос НША- Г- ЛТ | НШ32А-10Г-3ЛТ | 1 | 1 | 20 | |||
| 20 | Насос НША- Г- Л | НШ32А-10Г-3Л | 20 | |||||
| 21 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | 175-180-36-2-51-1668 | 1 | 1 | 21 | |||
| 22 | Крышка | 1101-14-27 | 1 | 1 | 22 | |||
| 23 | Манжета | 2.2-75x100-3 | 1 | 1 | 23 | |||
| 24 | Винт В.М8-6gх16.33Н.019 ГОСТ 1478-75 | 35 0520 | 1 | 1 | 24 | |||
| 25 | Гайка | 30 5590 | 1 | 1 | 25 | |||
| 26 | Шайба | 2601-12-40 | 1 | 1 | 26 | |||
| 27 | Фланец | 1101-14-46 | 1 | 1 | 27 | |||
| 28 | Фланец | 1101-14-13 | 1 | 1 | 28 | |||
| 29 | Проволока | 1,6-0-С | 29 | |||||
| 30 | Болт | 28 5330 | 3 | 3 | 30 | |||
| 31 | Заглушка | 1101-14-37 | 1 | 1 | 31 | |||
| 32 | Кольцо С | 58 0673 | 1 | 1 | 32 | |||
| 33 | Подшипник Л | 6-176218Л | 1 | 1 | 33 | |||
| 34 | Болт М | 28 0351 | 34 | |||||
| 34 | Болт М | 28 0351-20 | 26 | 26 | 34 | |||
| 35 | Шестерня | 1101-14-18 | 1 | 1 | 35 | |||
| 36 | Фланец | 1101-14-11СП | 1 | 1 | 36 | |||
| 37 | Втулка | 2501-20-51 | 2 | 2 | 37 | |||
| 38 | Кольцо- - ИРП | 100-110-58-2-ИРП1314-1 | 1 | 1 | 38 | |||
| 39 | Кольцо 115-125-58-2-51-1668 | 115-125-58-2-51-1668 | 2 | 2 | 39 | |||
| 40 | Кольцо С ГОСТ | 58 0818 | 2 | 2 | 40 | |||
| 41 | корпус | 0602-14-2 | 41 | |||||
| 41 | корпус | 0602-14-2-20 | 1 | 1 | 41 | |||
| 42 | Втулка | 1101-14-22 | 2 | 2 | 42 | |||
| 44 | Подшипник | 6016.P6Q6 | 4 | 4 | 44 | |||
| 44 | Подшипник | 116 | 4 | 4 | 44 | |||
| 45 | Штифт | 32 5383 | 2 | 2 | 45 | |||
| 46 | Пробка | 37 5332 | 1 | 1 | 46 | |||
| 47 | Колесо насосное | 1101-14-3 | 1 | 1 | 47 | |||
| 48 | Колесо турбинное | 1101-14-4 | 1 | 1 | 48 | |||
| 49 | Колесо реактора | 1101-14-5 | 1 | 1 | 49 | |||
| 50 | КОЛЬЦО | 58 5772 | 2 | 2 | 50 | |||
| 51 | Коллектор | 0602-14-14 | 1 | 1 | 51 | |||
| 52 | Стакан | 0602-14-13 | 1 | 1 | 52 | |||
| 53 | Подшипник А- ДТЗ | 7А-1032920Д1ТЗ | 1 | 1 | 53 | |||
| 54 | Кольцо уплотнительное | 2501-12-181-35 | 1 | 1 | 54 | |||
| 55 | Ось реактора | 0602-14-10СП | 1 | 1 | 55 | |||
| 56 | Болт М | 28 0252-20 | 9 | 9 | 56 | |||
| 56 | Болт M- x | 28 0252 | 56 | |||||
| 57 | Шайба | 31 5220 | 9 | 9 | 57 | |||
| 58 | Болт Mx | 28 0500 | 58 | |||||
| 58 | Болт Mx- x | 28 0500-20 | 9 | 9 | 58 | |||
| 59 | Кольцо- - | 205-210-36-2-3 | 1 | 1 | 59 | |||
| 60 | корпус | 0602-14-1-20 | 1 | 1 | 60 | |||
| 60 | корпус | 0602-14-1 | 60 | |||||
| 61 | Кольцо ГОСТ /ТУ- | 032-038-36-2-51-1668 | 14 | 14 | 61 | |||
| 62 | Кольцо ГОСТ | 480-490-58-2-3 | 1 | 1 | 62 |
