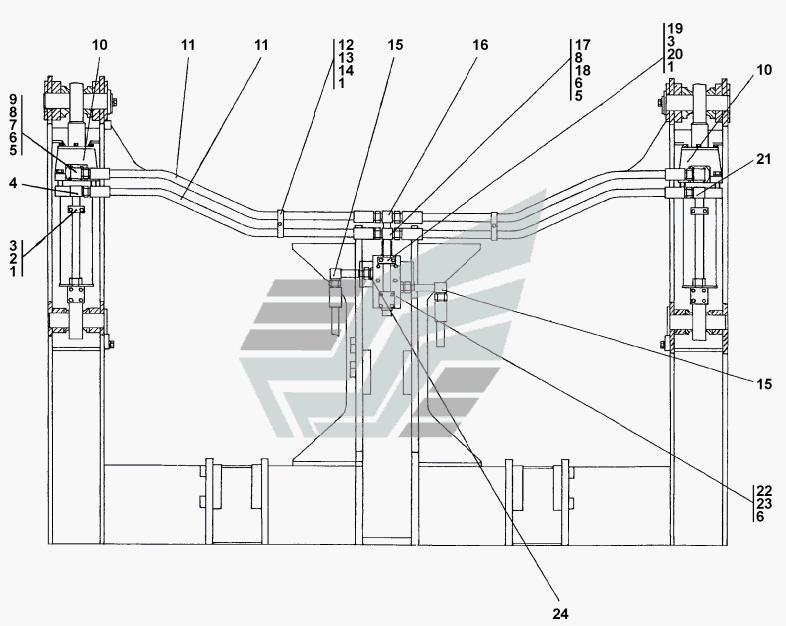

- СП Гидросистема лесопогрузочного оборудования
100%
Название детали
Шайба 8Т
Заводской номер
Шайба 8Т
Количество на модель
16
№
1
Название детали
Болт М
Заводской номер
Болт М8-6gx40
Количество на модель
12
№
2
Название детали
Бугель
Заводской номер
2501-98-501-20
Количество на модель
7
№
3
Название детали
Бугель
Заводской номер
2501-98-501
Количество на модель
№
3
Название детали
Трубопровод
Заводской номер
410602-91-501-20СП
Количество на модель
1
№
4
Название детали
Трубопровод
Заводской номер
410602-91-501СП
Количество на модель
№
4
Название детали
Кольцо ГОСТ /ТУ-
Заводской номер
032-038-36-2-51-1668
Количество на модель
3
№
5
Название детали
Шайба ОТ
Заводской номер
Шайба 10 ОТ
Количество на модель
16
№
6
Название детали
Болт М- х ГОСТ
Заводской номер
28 0250
Количество на модель
№
7
Название детали
Болт М- х ГОСТ
Заводской номер
28 0250-20
Количество на модель
8
№
7
Название детали
Кольцо защитное
Заводской номер
44 0038
Количество на модель
3
№
8
Название детали
Трубопровод
Заводской номер
410602-91-502-20СП
Количество на модель
2
№
9
Название детали
Трубопровод
Заводской номер
410602-91-502СП
Количество на модель
№
9
Название детали
Гидроцилиндр
Заводской номер
011101-97-543-02-20СП
Количество на модель
2
№
10
Название детали
Гидроцилиндр
Заводской номер
011101-97-543-02СП
Количество на модель
№
10
Название детали
Рукав высокого давления
Заводской номер
46-26-355-18СП
Количество на модель
№
11
Название детали
Рукав высокого давления
Заводской номер
46-26-355-18-20СП
Количество на модель
4
№
11
Название детали
Бугель
Заводской номер
312501-26-141-20
Количество на модель
2
№
12
Название детали
Бугель
Заводской номер
312501-26-141
Количество на модель
№
12
Название детали
прокладка
Заводской номер
312501-26-155-20
Количество на модель
4
№
13
Название детали
прокладка
Заводской номер
312501-26-155
Количество на модель
№
13
Название детали
Болт М
Заводской номер
Болт М8-6gx45
Количество на модель
2
№
14
Название детали
Угольник
Заводской номер
410602-91-505-20СП
Количество на модель
2
№
15
Название детали
Угольник
Заводской номер
410602-91-505СП
Количество на модель
№
15
Название детали
Трубопровод
Заводской номер
410602-91-504СП
Количество на модель
№
16
Название детали
Трубопровод
Заводской номер
410602-91-504-20СП
Количество на модель
1
№
16
Название детали
Трубопровод
Заводской номер
410602-91-506-20СП
Количество на модель
1
№
17
Название детали
Трубопровод
Заводской номер
410602-91-506СП
Количество на модель
№
17
Название детали
Болт М
Заводской номер
Болт М10-6gx70
Количество на модель
4
№
18
Название детали
Опора
Заводской номер
41 0602-91-508
Количество на модель
№
19
Название детали
Опора
Заводской номер
41 0602-91-58-20
Количество на модель
1
№
19
Название детали
Болт
Заводской номер
28 0160-20
Количество на модель
2
№
20
Название детали
Болт
Заводской номер
28 0160
Количество на модель
№
20
Название детали
Трубопровод
Заводской номер
410602-91-501-01СП
Количество на модель
№
21
Название детали
Трубопровод
Заводской номер
410602-91-501-01-20СП
Количество на модель
1
№
21
Название детали
Гидрозамок
Заводской номер
410602-91-507СП
Количество на модель
№
22
Название детали
Гидрозамок
Заводской номер
410602-91-507-20СП
Количество на модель
1
№
22
Название детали
Болт M10x1,
Заводской номер
28 0291
Количество на модель
№
23
Название детали
Болт M10x1,
Заводской номер
28 0291-20
Количество на модель
4
№
23
Название детали
Штуцер ввертной
Заводской номер
Н.036.04.011
Количество на модель
№
24
Название детали
Штуцер ввертной
Заводской номер
Н.036.04.011-20
Количество на модель
2
№
24
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шайба 8Т | Шайба 8Т | 16 | 16 | 1 | |||
| 2 | Болт М | Болт М8-6gx40 | 12 | 12 | 2 | |||
| 3 | Бугель | 2501-98-501-20 | 7 | 7 | 3 | |||
| 3 | Бугель | 2501-98-501 | 3 | |||||
| 4 | Трубопровод | 410602-91-501-20СП | 1 | 1 | 4 | |||
| 4 | Трубопровод | 410602-91-501СП | 4 | |||||
| 5 | Кольцо ГОСТ /ТУ- | 032-038-36-2-51-1668 | 3 | 3 | 5 | |||
| 6 | Шайба ОТ | Шайба 10 ОТ | 16 | 16 | 6 | |||
| 7 | Болт М- х ГОСТ | 28 0250 | 7 | |||||
| 7 | Болт М- х ГОСТ | 28 0250-20 | 8 | 8 | 7 | |||
| 8 | Кольцо защитное | 44 0038 | 3 | 3 | 8 | |||
| 9 | Трубопровод | 410602-91-502-20СП | 2 | 2 | 9 | |||
| 9 | Трубопровод | 410602-91-502СП | 9 | |||||
| 10 | Гидроцилиндр | 011101-97-543-02-20СП | 2 | 2 | 10 | |||
| 10 | Гидроцилиндр | 011101-97-543-02СП | 10 | |||||
| 11 | Рукав высокого давления | 46-26-355-18СП | 11 | |||||
| 11 | Рукав высокого давления | 46-26-355-18-20СП | 4 | 4 | 11 | |||
| 12 | Бугель | 312501-26-141-20 | 2 | 2 | 12 | |||
| 12 | Бугель | 312501-26-141 | 12 | |||||
| 13 | прокладка | 312501-26-155-20 | 4 | 4 | 13 | |||
| 13 | прокладка | 312501-26-155 | 13 | |||||
| 14 | Болт М | Болт М8-6gx45 | 2 | 2 | 14 | |||
| 15 | Угольник | 410602-91-505-20СП | 2 | 2 | 15 | |||
| 15 | Угольник | 410602-91-505СП | 15 | |||||
| 16 | Трубопровод | 410602-91-504СП | 16 | |||||
| 16 | Трубопровод | 410602-91-504-20СП | 1 | 1 | 16 | |||
| 17 | Трубопровод | 410602-91-506-20СП | 1 | 1 | 17 | |||
| 17 | Трубопровод | 410602-91-506СП | 17 | |||||
| 18 | Болт М | Болт М10-6gx70 | 4 | 4 | 18 | |||
| 19 | Опора | 41 0602-91-508 | 19 | |||||
| 19 | Опора | 41 0602-91-58-20 | 1 | 1 | 19 | |||
| 20 | Болт | 28 0160-20 | 2 | 2 | 20 | |||
| 20 | Болт | 28 0160 | 20 | |||||
| 21 | Трубопровод | 410602-91-501-01СП | 21 | |||||
| 21 | Трубопровод | 410602-91-501-01-20СП | 1 | 1 | 21 | |||
| 22 | Гидрозамок | 410602-91-507СП | 22 | |||||
| 22 | Гидрозамок | 410602-91-507-20СП | 1 | 1 | 22 | |||
| 23 | Болт M10x1, | 28 0291 | 23 | |||||
| 23 | Болт M10x1, | 28 0291-20 | 4 | 4 | 23 | |||
| 24 | Штуцер ввертной | Н.036.04.011 | 24 | |||||
| 24 | Штуцер ввертной | Н.036.04.011-20 | 2 | 2 | 24 |
