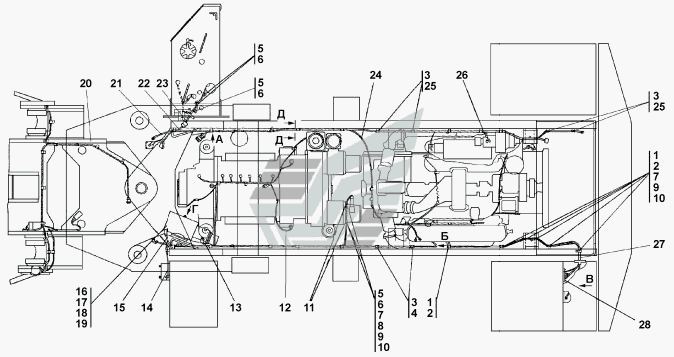

- СП Установка электрооборудования на раме
100%
Название детали
Установка электрооборудования на раме
Заводской номер
0602-10-11СП
Количество на модель
№
Название детали
Установка электрооборудования на раме
Заводской номер
0602-10-11-20СП
Количество на модель
№
Название детали
Прокладка
Заводской номер
700-40-6684-01
Количество на модель
12
№
1
Название детали
Хомутик
Заводской номер
700-41-3185
Количество на модель
5
№
2
Название детали
Прокладка
Заводской номер
700-40-6684-04
Количество на модель
7
№
3
Название детали
Хомутик
Заводской номер
700-41-3179
Количество на модель
3
№
4
Название детали
Хомутик
Заводской номер
41 5119
Количество на модель
5
№
5
Название детали
Прокладка
Заводской номер
700-40-6684-06
Количество на модель
5
№
6
Название детали
Болт М8-6gx16
Заводской номер
Болт М8-6gx16
Количество на модель
38
№
7
Название детали
Гайка М8
Заводской номер
Гайка М8
Количество на модель
2
№
8
Название детали
Шайба 6Т
Заводской номер
Шайба 6Т
Количество на модель
38
№
9
Название детали
Шайба 8 ГОСТ 11371-78
Заводской номер
31 0150
Количество на модель
№
10
Название детали
Шайба 8.01.08кп.0221 ГОСТ 11371-78
Заводской номер
31 0150-20
Количество на модель
38
№
10
Название детали
Планка
Заводской номер
400-10-8
Количество на модель
2
№
11
Название детали
Электрооборудование коробки передач
Заводской номер
0602-10-19СП
Количество на модель
№
12
Название детали
Электрооборудование коробки передач
Заводской номер
0602-10-19-20СП
Количество на модель
1
№
12
Название детали
Жгут
Заводской номер
0602-10-139СП
Количество на модель
№
13
Название детали
Жгут
Заводской номер
0602-10-139-20СП
Количество на модель
1
№
13
Название детали
Электрооборудование гидравлического бака
Заводской номер
0602-10-17СП
Количество на модель
№
14
Название детали
Жгут
Заводской номер
0602-10-119-20СП
Количество на модель
1
№
15
Название детали
Жгут
Заводской номер
0602-10-119СП
Количество на модель
№
15
Название детали
Болт 3M10
Заводской номер
28 0231-20
Количество на модель
4
№
16
Название детали
Болт М
Заводской номер
28 0213
Количество на модель
№
16
Название детали
Шайба ОТ
Заводской номер
Шайба 10 ОТ
Количество на модель
6
№
17
Название детали
Шайба ГОСТ
Заводской номер
31 0170
Количество на модель
№
18
Название детали
Шайба ГОСТ
Заводской номер
31 0170-20
Количество на модель
6
№
18
Название детали
Электродвигатель ДП- ЕИЖА ТУ
Заводской номер
ДП-165 ЕИЖА 527224.00ТУ
Количество на модель
1
№
19
Название детали
Электрооборудование полурамы
Заводской номер
0602-10-16-10СП
Количество на модель
№
20
Название детали
Электрооборудование полурамы
Заводской номер
0602-10-16СП
Количество на модель
№
20
Название детали
Электрооборудование полурамы
Заводской номер
0602-10-16-20СП
Количество на модель
1
№
20
Название детали
Жгут
Заводской номер
0602-10-140СП
Количество на модель
№
21
Название детали
Жгут
Заводской номер
0602-10-140-20СП
Количество на модель
1
№
21
Название детали
Жгут
Заводской номер
0602-10-138-20СП
Количество на модель
1
№
22
Название детали
Жгут
Заводской номер
0602-10-138СП
Количество на модель
№
22
Название детали
Жгут
Заводской номер
0602-10-100СП
Количество на модель
№
23
Название детали
Жгут
Заводской номер
0602-10-100-20СП
Количество на модель
1
№
23
Название детали
Электрооборудование двигателя
Заводской номер
2002-10-12-02СП
Количество на модель
№
24
Название детали
Электрооборудование двигателя
Заводской номер
2002-10-12-02-20СП
Количество на модель
1
№
24
Название детали
Хомут
Заводской номер
700-41-2866
Количество на модель
9
№
25
Название детали
Электрооборудование подогревателя ПЖД- Г
Заводской номер
0602-10-21СП
Количество на модель
1
№
26
Название детали
Трубка С
Заводской номер
Трубка 2-5С
Количество на модель
0,15
№
27
Название детали
Установка электрооборудования в контейнере АКБ
Заводской номер
0602-10-14-10СП
Количество на модель
№
28
Название детали
Установка электрооборудования в контейнере АКБ
Заводской номер
0602-10-14-20СП
Количество на модель
1
№
28
Название детали
Установка электрооборудования в контейнере АКБ
Заводской номер
0602-10-14СП
Количество на модель
№
28
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка электрооборудования на раме | 0602-10-11СП | |||||||
| Установка электрооборудования на раме | 0602-10-11-20СП | |||||||
| 1 | Прокладка | 700-40-6684-01 | 12 | 12 | 1 | |||
| 2 | Хомутик | 700-41-3185 | 5 | 5 | 2 | |||
| 3 | Прокладка | 700-40-6684-04 | 7 | 7 | 3 | |||
| 4 | Хомутик | 700-41-3179 | 3 | 3 | 4 | |||
| 5 | Хомутик | 41 5119 | 5 | 5 | 5 | |||
| 6 | Прокладка | 700-40-6684-06 | 5 | 5 | 6 | |||
| 7 | Болт М8-6gx16 | Болт М8-6gx16 | 38 | 38 | 7 | |||
| 8 | Гайка М8 | Гайка М8 | 2 | 2 | 8 | |||
| 9 | Шайба 6Т | Шайба 6Т | 38 | 38 | 9 | |||
| 10 | Шайба 8 ГОСТ 11371-78 | 31 0150 | 10 | |||||
| 10 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | 31 0150-20 | 38 | 38 | 10 | |||
| 11 | Планка | 400-10-8 | 2 | 2 | 11 | |||
| 12 | Электрооборудование коробки передач | 0602-10-19СП | 12 | |||||
| 12 | Электрооборудование коробки передач | 0602-10-19-20СП | 1 | 1 | 12 | |||
| 13 | Жгут | 0602-10-139СП | 13 | |||||
| 13 | Жгут | 0602-10-139-20СП | 1 | 1 | 13 | |||
| 14 | Электрооборудование гидравлического бака | 0602-10-17СП | 14 | |||||
| 15 | Жгут | 0602-10-119-20СП | 1 | 1 | 15 | |||
| 15 | Жгут | 0602-10-119СП | 15 | |||||
| 16 | Болт 3M10 | 28 0231-20 | 4 | 4 | 16 | |||
| 16 | Болт М | 28 0213 | 16 | |||||
| 17 | Шайба ОТ | Шайба 10 ОТ | 6 | 6 | 17 | |||
| 18 | Шайба ГОСТ | 31 0170 | 18 | |||||
| 18 | Шайба ГОСТ | 31 0170-20 | 6 | 6 | 18 | |||
| 19 | Электродвигатель ДП- ЕИЖА ТУ | ДП-165 ЕИЖА 527224.00ТУ | 1 | 1 | 19 | |||
| 20 | Электрооборудование полурамы | 0602-10-16-10СП | 20 | |||||
| 20 | Электрооборудование полурамы | 0602-10-16СП | 20 | |||||
| 20 | Электрооборудование полурамы | 0602-10-16-20СП | 1 | 1 | 20 | |||
| 21 | Жгут | 0602-10-140СП | 21 | |||||
| 21 | Жгут | 0602-10-140-20СП | 1 | 1 | 21 | |||
| 22 | Жгут | 0602-10-138-20СП | 1 | 1 | 22 | |||
| 22 | Жгут | 0602-10-138СП | 22 | |||||
| 23 | Жгут | 0602-10-100СП | 23 | |||||
| 23 | Жгут | 0602-10-100-20СП | 1 | 1 | 23 | |||
| 24 | Электрооборудование двигателя | 2002-10-12-02СП | 24 | |||||
| 24 | Электрооборудование двигателя | 2002-10-12-02-20СП | 1 | 1 | 24 | |||
| 25 | Хомут | 700-41-2866 | 9 | 9 | 25 | |||
| 26 | Электрооборудование подогревателя ПЖД- Г | 0602-10-21СП | 1 | 1 | 26 | |||
| 27 | Трубка С | Трубка 2-5С | 0,15 | 0,15 | 27 | |||
| 28 | Установка электрооборудования в контейнере АКБ | 0602-10-14-10СП | 28 | |||||
| 28 | Установка электрооборудования в контейнере АКБ | 0602-10-14-20СП | 1 | 1 | 28 | |||
| 28 | Установка электрооборудования в контейнере АКБ | 0602-10-14СП | 28 |
