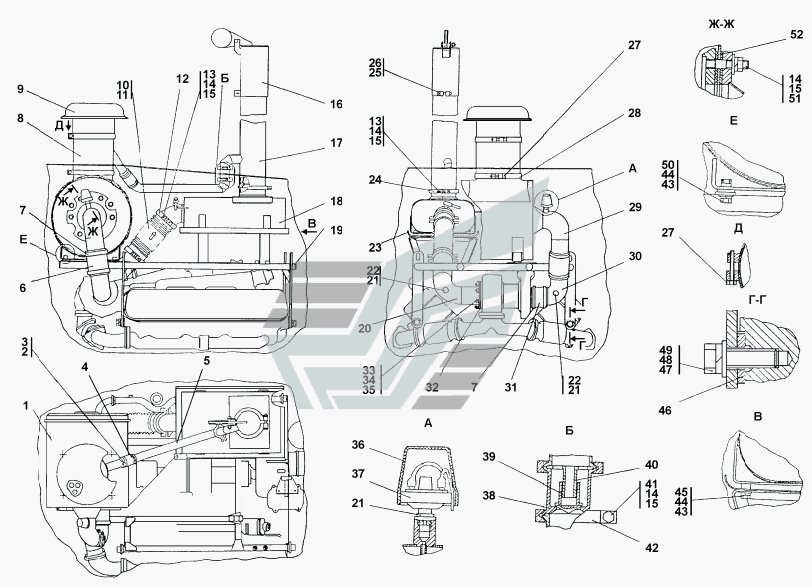

- СП Установка систем воздухоочистки и выпуска
100%
Название детали
Установка систем воздухоочи- стки и выпуска
Заводской номер
0602-05-1СП
Количество на модель
№
Название детали
Установка систем воздухоочи- стки и выпуска
Заводской номер
0602-05-1-20СП
Количество на модель
№
Название детали
Воздухоочиститель
Заводской номер
46-05-359-20СП
Количество на модель
1
№
1
Название детали
Воздухоочиститель
Заводской номер
46-05-359СП
Количество на модель
№
1
Название детали
Хомут стяжной червячный- У-
Заводской номер
1055-У-02
Количество на модель
2
№
2
Название детали
Хомут
Заводской номер
46-60-366-20СП
Количество на модель
2
№
3
Название детали
Хомут
Заводской номер
46-60-366СП
Количество на модель
№
3
Название детали
Рукав
Заводской номер
46 1401
Количество на модель
№
4
Название детали
Рукав
Заводской номер
46 1401-20
Количество на модель
1
№
4
Название детали
Труба
Заводской номер
0602-05-25-20СП
Количество на модель
1
№
5
Название детали
Труба
Заводской номер
0602-05-25СП
Количество на модель
№
5
Название детали
Рукав
Заводской номер
46 1901-06
Количество на модель
№
6
Название детали
Рукав
Заводской номер
46 1901-06-20
Количество на модель
1
№
6
Название детали
Хомут
Заводской номер
46-47-189-03-20СП
Количество на модель
4
№
7
Название детали
Хомут
Заводской номер
46-47-189-03СП
Количество на модель
№
7
Название детали
Воздухоочиститель циклонный
Заводской номер
0602-05-12СП
Количество на модель
№
8
Название детали
Воздухоочиститель циклонный
Заводской номер
0602-05-12-20СП
Количество на модель
1
№
8
Название детали
Воздухозаборник
Заводской номер
404-05-27-20СП
Количество на модель
1
№
9
Название детали
Воздухозаборник
Заводской номер
404-05-27СП
Количество на модель
№
9
Название детали
Компенсатор ЕАЛРСБ
Заводской номер
ЕАЛР302666.010СБ
Количество на модель
1
№
10
Название детали
Компенсатор SC-
Заводской номер
СК-524.000.00
Количество на модель
1
№
11
Название детали
Половина хомута
Заводской номер
403-05-125СП
Количество на модель
4
№
12
Название детали
Болт М
Заводской номер
Болт М8-6gx45
Количество на модель
6
№
13
Название детали
Гайка М8
Заводской номер
Гайка М8
Количество на модель
16
№
14
Название детали
Шайба 8Т
Заводской номер
Шайба 8Т
Количество на модель
16
№
15
Название детали
Труба
Заводской номер
0602-05-31-20СП
Количество на модель
1
№
16
Название детали
Труба
Заводской номер
0602-05-31СП
Количество на модель
№
16
Название детали
Труба выпускная
Заводской номер
0602-05-21СП
Количество на модель
№
17
Название детали
Труба выпускная
Заводской номер
0602-05-21-20СП
Количество на модель
1
№
17
Название детали
Глушитель
Заводской номер
0602-05-20-20СП
Количество на модель
1
№
18
Название детали
Глушитель
Заводской номер
0602-05-20СП
Количество на модель
№
18
Название детали
Рама
Заводской номер
0602-05-24-20СП
Количество на модель
1
№
19
Название детали
Рама
Заводской номер
0602-05-24СП
Количество на модель
№
19
Название детали
Газовод
Заводской номер
0602-05-22СП
Количество на модель
№
20
Название детали
Газовод
Заводской номер
0602-05-22-20СП
Количество на модель
1
№
20
Название детали
Кольцо 14x20 МН
Заводской номер
14x20 МН4152-62
Количество на модель
3
№
21
Название детали
Пробка
Заводской номер
37 5430
Количество на модель
№
22
Название детали
Пробка
Заводской номер
37 5430-20
Количество на модель
2
№
22
Название детали
Экран
Заводской номер
0602-05-61
Количество на модель
1
№
23
Название детали
Бугель
Заводской номер
2506-05-27-20СП
Количество на модель
2
№
24
Название детали
Бугель
Заводской номер
2506-05-27СП
Количество на модель
№
24
Название детали
Шайба ОТ
Заводской номер
Шайба 10 ОТ
Количество на модель
1
№
25
Название детали
Болт М
Заводской номер
Болт М10-6gx50
Количество на модель
1
№
26
Название детали
Болт
Заводской номер
28 5230
Количество на модель
№
27
Название детали
Болт
Заводской номер
28 5230-20
Количество на модель
2
№
27
Название детали
Хомут
Заводской номер
0602-05-26СП
Количество на модель
№
28
Название детали
Хомут
Заводской номер
0602-05-26-20СП
Количество на модель
1
№
28
Название детали
Воздуховод
Заводской номер
0602-05-10-20СП
Количество на модель
1
№
29
Название детали
Воздуховод
Заводской номер
0602-05-10СП
Количество на модель
№
29
Название детали
Воздуховод
Заводской номер
0602-05-11-20СП
Количество на модель
1
№
30
Название детали
Воздуховод
Заводской номер
0602-05-11СП
Количество на модель
№
30
Название детали
Рукав
Заводской номер
46 1901-03-20
Количество на модель
1
№
31
Название детали
Рукав
Заводской номер
46 1901-03
Количество на модель
№
31
Название детали
Прокладка патрубка выпускного
Заводской номер
Т850.1118260
Количество на модель
1
№
32
Название детали
Гайка MH
Заводской номер
250512-П-2
Количество на модель
6
№
33
Название детали
Шайба
Заводской номер
312300-П2
Количество на модель
6
№
34
Название детали
Шайба ГОСТ
Заводской номер
31 0170
Количество на модель
№
35
Название детали
Шайба ГОСТ
Заводской номер
31 0170-20
Количество на модель
6
№
35
Название детали
Колпачок защитный
Заводской номер
404-05-92
Количество на модель
1
№
36
Название детали
Датчик сигнализатора засоренности воздушного фильтра
Заводской номер
13.3839.600
Количество на модель
1
№
37
Название детали
корпус
Заводской номер
0602-05-45
Количество на модель
1
№
38
Название детали
Клапан
Заводской номер
0602-05-46
Количество на модель
1
№
39
Название детали
Направляющая
Заводской номер
0602-05-47
Количество на модель
1
№
40
Название детали
Болт М8-6gx30
Заводской номер
Болт М8-6gx30
Количество на модель
4
№
41
Название детали
Хомут
Заводской номер
403-05-25
Количество на модель
№
42
Название детали
Хомут
Заводской номер
403-05-25-20
Количество на модель
4
№
42
Название детали
Шайба 12х2 ГОСТ 11371-78
Заводской номер
31 0210-20
Количество на модель
8
№
43
Название детали
Шайба 12х2.01.08кп.019 ГОСТ 11371-78
Заводской номер
31 0210
Количество на модель
№
43
Название детали
Шайба ОТ
Заводской номер
Шайба 12 ОТ
Количество на модель
8
№
44
Название детали
Болт M12x1,25-6gx35
Заводской номер
28 0345-20
Количество на модель
4
№
45
Название детали
Болт M12x1,25-6gx35
Заводской номер
28 0345
Количество на модель
№
45
Название детали
Шайба специальная
Заводской номер
0602-05-44-20
Количество на модель
4
№
46
Название детали
Шайба специальная
Заводской номер
0602-05-44
Количество на модель
№
46
Название детали
Шайба х ГОСТ
Заводской номер
31 0310-20
Количество на модель
4
№
47
Название детали
Шайба х ГОСТ
Заводской номер
31 0310
Количество на модель
№
47
Название детали
Шайба ОТ
Заводской номер
Шайба 20 ОТ
Количество на модель
4
№
48
Название детали
Болт М
Заводской номер
28 0728
Количество на модель
№
49
Название детали
Болт М
Заводской номер
28 0728-20
Количество на модель
4
№
49
Название детали
Болт М12x1,25-6gx40
Заводской номер
Болт М12x1,25-6gx40
Количество на модель
4
№
50
Название детали
Шайба 8.01.08кп.0221 ГОСТ 11371-78
Заводской номер
31 0150-20
Количество на модель
7
№
51
Название детали
Шайба 8 ГОСТ 11371-78
Заводской номер
31 0150
Количество на модель
№
51
Название детали
прокладка
Заводской номер
45 0033
Количество на модель
№
52
Название детали
прокладка
Заводской номер
45 0033-20
Количество на модель
1
№
52
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка систем воздухоочи- стки и выпуска | 0602-05-1СП | |||||||
| Установка систем воздухоочи- стки и выпуска | 0602-05-1-20СП | |||||||
| 1 | Воздухоочиститель | 46-05-359-20СП | 1 | 1 | 1 | |||
| 1 | Воздухоочиститель | 46-05-359СП | 1 | |||||
| 2 | Хомут стяжной червячный- У- | 1055-У-02 | 2 | 2 | 2 | |||
| 3 | Хомут | 46-60-366-20СП | 2 | 2 | 3 | |||
| 3 | Хомут | 46-60-366СП | 3 | |||||
| 4 | Рукав | 46 1401 | 4 | |||||
| 4 | Рукав | 46 1401-20 | 1 | 1 | 4 | |||
| 5 | Труба | 0602-05-25-20СП | 1 | 1 | 5 | |||
| 5 | Труба | 0602-05-25СП | 5 | |||||
| 6 | Рукав | 46 1901-06 | 6 | |||||
| 6 | Рукав | 46 1901-06-20 | 1 | 1 | 6 | |||
| 7 | Хомут | 46-47-189-03-20СП | 4 | 4 | 7 | |||
| 7 | Хомут | 46-47-189-03СП | 7 | |||||
| 8 | Воздухоочиститель циклонный | 0602-05-12СП | 8 | |||||
| 8 | Воздухоочиститель циклонный | 0602-05-12-20СП | 1 | 1 | 8 | |||
| 9 | Воздухозаборник | 404-05-27-20СП | 1 | 1 | 9 | |||
| 9 | Воздухозаборник | 404-05-27СП | 9 | |||||
| 10 | Компенсатор ЕАЛРСБ | ЕАЛР302666.010СБ | 1 | 1 | 10 | |||
| 11 | Компенсатор SC- | СК-524.000.00 | 1 | 1 | 11 | |||
| 12 | Половина хомута | 403-05-125СП | 4 | 4 | 12 | |||
| 13 | Болт М | Болт М8-6gx45 | 6 | 6 | 13 | |||
| 14 | Гайка М8 | Гайка М8 | 16 | 16 | 14 | |||
| 15 | Шайба 8Т | Шайба 8Т | 16 | 16 | 15 | |||
| 16 | Труба | 0602-05-31-20СП | 1 | 1 | 16 | |||
| 16 | Труба | 0602-05-31СП | 16 | |||||
| 17 | Труба выпускная | 0602-05-21СП | 17 | |||||
| 17 | Труба выпускная | 0602-05-21-20СП | 1 | 1 | 17 | |||
| 18 | Глушитель | 0602-05-20-20СП | 1 | 1 | 18 | |||
| 18 | Глушитель | 0602-05-20СП | 18 | |||||
| 19 | Рама | 0602-05-24-20СП | 1 | 1 | 19 | |||
| 19 | Рама | 0602-05-24СП | 19 | |||||
| 20 | Газовод | 0602-05-22СП | 20 | |||||
| 20 | Газовод | 0602-05-22-20СП | 1 | 1 | 20 | |||
| 21 | Кольцо 14x20 МН | 14x20 МН4152-62 | 3 | 3 | 21 | |||
| 22 | Пробка | 37 5430 | 22 | |||||
| 22 | Пробка | 37 5430-20 | 2 | 2 | 22 | |||
| 23 | Экран | 0602-05-61 | 1 | 1 | 23 | |||
| 24 | Бугель | 2506-05-27-20СП | 2 | 2 | 24 | |||
| 24 | Бугель | 2506-05-27СП | 24 | |||||
| 25 | Шайба ОТ | Шайба 10 ОТ | 1 | 1 | 25 | |||
| 26 | Болт М | Болт М10-6gx50 | 1 | 1 | 26 | |||
| 27 | Болт | 28 5230 | 27 | |||||
| 27 | Болт | 28 5230-20 | 2 | 2 | 27 | |||
| 28 | Хомут | 0602-05-26СП | 28 | |||||
| 28 | Хомут | 0602-05-26-20СП | 1 | 1 | 28 | |||
| 29 | Воздуховод | 0602-05-10-20СП | 1 | 1 | 29 | |||
| 29 | Воздуховод | 0602-05-10СП | 29 | |||||
| 30 | Воздуховод | 0602-05-11-20СП | 1 | 1 | 30 | |||
| 30 | Воздуховод | 0602-05-11СП | 30 | |||||
| 31 | Рукав | 46 1901-03-20 | 1 | 1 | 31 | |||
| 31 | Рукав | 46 1901-03 | 31 | |||||
| 32 | Прокладка патрубка выпускного | Т850.1118260 | 1 | 1 | 32 | |||
| 33 | Гайка MH | 250512-П-2 | 6 | 6 | 33 | |||
| 34 | Шайба | 312300-П2 | 6 | 6 | 34 | |||
| 35 | Шайба ГОСТ | 31 0170 | 35 | |||||
| 35 | Шайба ГОСТ | 31 0170-20 | 6 | 6 | 35 | |||
| 36 | Колпачок защитный | 404-05-92 | 1 | 1 | 36 | |||
| 37 | Датчик сигнализатора засоренности воздушного фильтра | 13.3839.600 | 1 | 1 | 37 | |||
| 38 | корпус | 0602-05-45 | 1 | 1 | 38 | |||
| 39 | Клапан | 0602-05-46 | 1 | 1 | 39 | |||
| 40 | Направляющая | 0602-05-47 | 1 | 1 | 40 | |||
| 41 | Болт М8-6gx30 | Болт М8-6gx30 | 4 | 4 | 41 | |||
| 42 | Хомут | 403-05-25 | 42 | |||||
| 42 | Хомут | 403-05-25-20 | 4 | 4 | 42 | |||
| 43 | Шайба 12х2 ГОСТ 11371-78 | 31 0210-20 | 8 | 8 | 43 | |||
| 43 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | 31 0210 | 43 | |||||
| 44 | Шайба ОТ | Шайба 12 ОТ | 8 | 8 | 44 | |||
| 45 | Болт M12x1,25-6gx35 | 28 0345-20 | 4 | 4 | 45 | |||
| 45 | Болт M12x1,25-6gx35 | 28 0345 | 45 | |||||
| 46 | Шайба специальная | 0602-05-44-20 | 4 | 4 | 46 | |||
| 46 | Шайба специальная | 0602-05-44 | 46 | |||||
| 47 | Шайба х ГОСТ | 31 0310-20 | 4 | 4 | 47 | |||
| 47 | Шайба х ГОСТ | 31 0310 | 47 | |||||
| 48 | Шайба ОТ | Шайба 20 ОТ | 4 | 4 | 48 | |||
| 49 | Болт М | 28 0728 | 49 | |||||
| 49 | Болт М | 28 0728-20 | 4 | 4 | 49 | |||
| 50 | Болт М12x1,25-6gx40 | Болт М12x1,25-6gx40 | 4 | 4 | 50 | |||
| 51 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | 31 0150-20 | 7 | 7 | 51 | |||
| 51 | Шайба 8 ГОСТ 11371-78 | 31 0150 | 51 | |||||
| 52 | прокладка | 45 0033 | 52 | |||||
| 52 | прокладка | 45 0033-20 | 1 | 1 | 52 |
