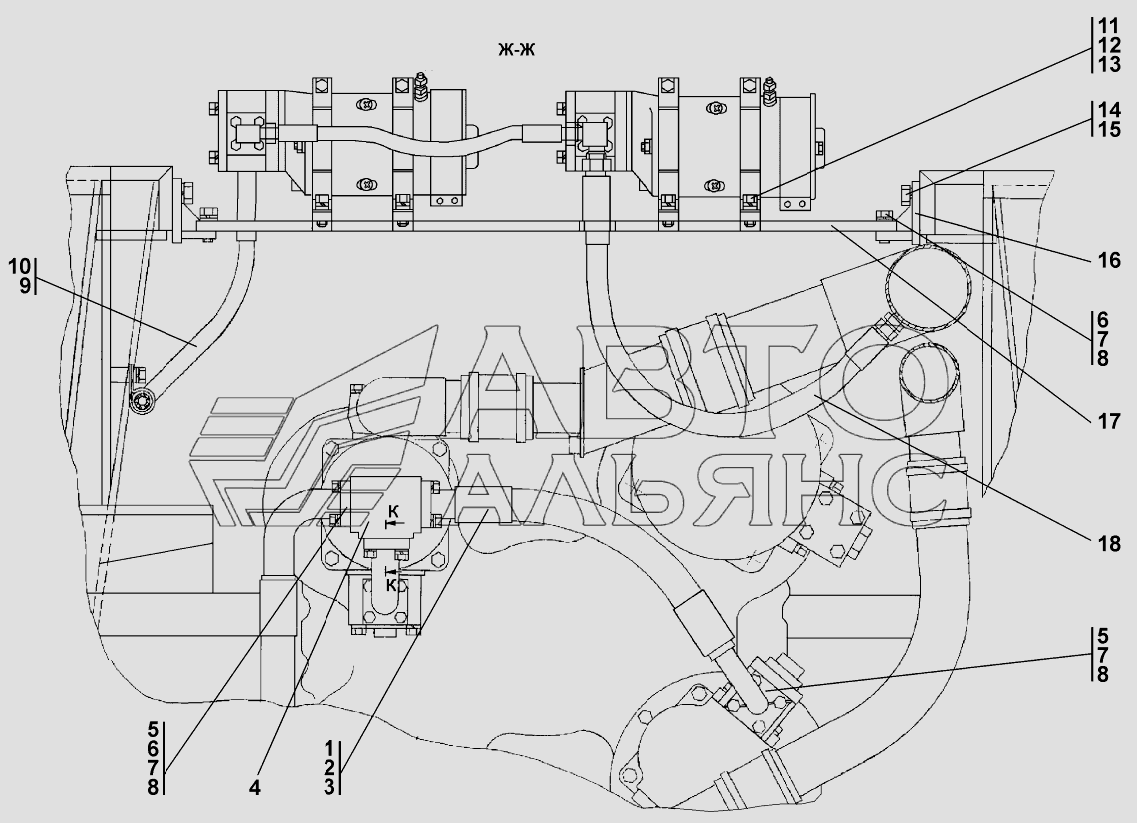

Гидросистема управления поворотом
100%
Название детали
Рукав
Заводской номер
3501-26-177-15СП(SP)
Количество на модель
№
1
Название детали
Рукав
Заводской номер
3501-26-177-15-20СП(SP)
Количество на модель
1
№
1
Название детали
Кольцо защитное
Заводской номер
440038
Количество на модель
17
№
2
Название детали
КОЛЬЦО
Заводской номер
ТУ2531-260-00149245-00
Количество на модель
21
№
3
Название детали
Тройник
Заводской номер
2602-28-60
Количество на модель
№
4
Название детали
Тройник
Заводской номер
2602-28-60-20
Количество на модель
1
№
4
Название детали
Фланец
Заводской номер
2501-26-83-20
Количество на модель
28
№
5
Название детали
Фланец
Заводской номер
2501-26-83
Количество на модель
№
5
Название детали
Болт
Заводской номер
ГОСТ7796-70
Количество на модель
60
№
6
Название детали
Шайба
Заводской номер
ГОСТ6402-70
Количество на модель
86
№
7
Название детали
Шайба х ГОСТ
Заводской номер
310210
Количество на модель
№
8
Название детали
Шайба х ГОСТ
Заводской номер
310210-20
Количество на модель
34
№
8
Название детали
Рукав
Заводской номер
0602-28-22-07-20СП(SP)
Количество на модель
1
№
10
Название детали
Рукав
Заводской номер
0602-28-22-07СП(SP)
Количество на модель
№
10
Название детали
Шайба 10.01.10.019 ГОСТ 11371-78
Заводской номер
310170
Количество на модель
№
13
Название детали
Шайба 10.01.10.0221 ГОСТ 11371-78
Заводской номер
310170-20
Количество на модель
12
№
13
Название детали
Болт Mx-X. ГОСТ
Заводской номер
280535
Количество на модель
№
14
Название детали
Болт Mx-X. ГОСТ
Заводской номер
280535-20
Количество на модель
6
№
14
Название детали
Кронштейн
Заводской номер
2602-28-101СП(SP)
Количество на модель
№
16
Название детали
Кронштейн
Заводской номер
2602-28-101-20СП(SP)
Количество на модель
2
№
16
Название детали
Плита
Заводской номер
2602-28-115СП(SP)
Количество на модель
№
17
Название детали
Плита
Заводской номер
2602-28-115-20СП(SP)
Количество на модель
1
№
17
Название детали
Рукав высокого давления
Заводской номер
46-26-355-02СПК(SPК)
Количество на модель
№
18
Название детали
Рукав высокого давления
Заводской номер
46-26-355-02-20СПК(SPК)
Количество на модель
1
№
18
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Рукав | 3501-26-177-15СП(SP) | 1 | |||||
| 1 | Рукав | 3501-26-177-15-20СП(SP) | 1 | 1 | 1 | |||
| 2 | Кольцо защитное | 440038 | 17 | 17 | 2 | |||
| 3 | КОЛЬЦО | ТУ2531-260-00149245-00 | 21 | 21 | 3 | |||
| 4 | Тройник | 2602-28-60 | 4 | |||||
| 4 | Тройник | 2602-28-60-20 | 1 | 1 | 4 | |||
| 5 | Фланец | 2501-26-83-20 | 28 | 28 | 5 | |||
| 5 | Фланец | 2501-26-83 | 5 | |||||
| 6 | Болт | ГОСТ7796-70 | 60 | 60 | 6 | |||
| 7 | Шайба | ГОСТ6402-70 | 86 | 86 | 7 | |||
| 8 | Шайба х ГОСТ | 310210 | 8 | |||||
| 8 | Шайба х ГОСТ | 310210-20 | 34 | 34 | 8 | |||
| 10 | Рукав | 0602-28-22-07-20СП(SP) | 1 | 1 | 10 | |||
| 10 | Рукав | 0602-28-22-07СП(SP) | 10 | |||||
| 13 | Шайба 10.01.10.019 ГОСТ 11371-78 | 310170 | 13 | |||||
| 13 | Шайба 10.01.10.0221 ГОСТ 11371-78 | 310170-20 | 12 | 12 | 13 | |||
| 14 | Болт Mx-X. ГОСТ | 280535 | 14 | |||||
| 14 | Болт Mx-X. ГОСТ | 280535-20 | 6 | 6 | 14 | |||
| 16 | Кронштейн | 2602-28-101СП(SP) | 16 | |||||
| 16 | Кронштейн | 2602-28-101-20СП(SP) | 2 | 2 | 16 | |||
| 17 | Плита | 2602-28-115СП(SP) | 17 | |||||
| 17 | Плита | 2602-28-115-20СП(SP) | 1 | 1 | 17 | |||
| 18 | Рукав высокого давления | 46-26-355-02СПК(SPК) | 18 | |||||
| 18 | Рукав высокого давления | 46-26-355-02-20СПК(SPК) | 1 | 1 | 18 |
