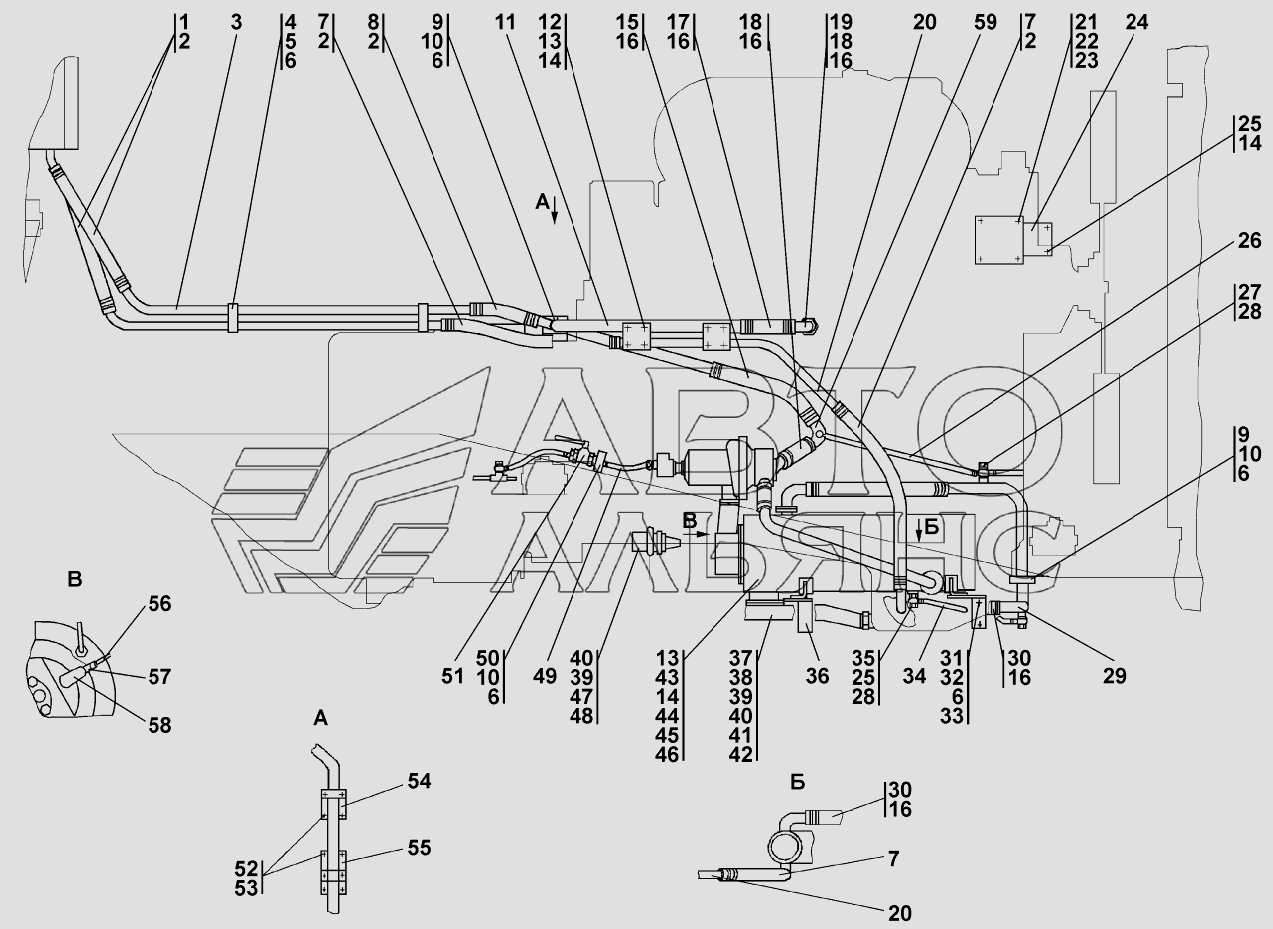

Установка системы подогрева
100%
Название детали
Установка системы подогрева
Заводской номер
2706-43-1СП(SP)
Количество на модель
№
Название детали
Установка системы подогрева
Заводской номер
2706-43-1-20СП(SP)
Количество на модель
№
Название детали
Рукав
Заводской номер
460901-12
Количество на модель
№
1
Название детали
Рукав
Заводской номер
460901-12-20
Количество на модель
2
№
1
Название детали
Шланговый хомут
Заводской номер
DIN3017-AS30-45/12C7-W2
Количество на модель
20
№
2
Название детали
Труба
Заводской номер
2602-43-26
Количество на модель
№
3
Название детали
Труба
Заводской номер
2602-43-26-20
Количество на модель
2
№
3
Название детали
Прижим
Заводской номер
2502-43-106
Количество на модель
2
№
4
Название детали
Болт
Заводской номер
ГОСТ7796-70
Количество на модель
2
№
5
Название детали
Шайба
Заводской номер
ГОСТ6402-70
Количество на модель
20
№
6
Название детали
Рукав
Заводской номер
460901-14
Количество на модель
2
№
7
Название детали
Рукав
Заводской номер
460901-06
Количество на модель
1
№
8
Название детали
Фланец
Заводской номер
404-43-87
Количество на модель
3
№
9
Название детали
Болт Мх- х ГОСТ
Заводской номер
280348
Количество на модель
8
№
10
Название детали
Трубопровод
Заводской номер
2706-43-10СП(SP)
Количество на модель
1
№
11
Название детали
Тарелка
Заводской номер
2706-43-1
Количество на модель
2
№
12
Название детали
Рукав
Заводской номер
461201-18
Количество на модель
2
№
15
Название детали
Шланговый хомут
Заводской номер
DIN3017-AS30/127-W2
Количество на модель
24
№
16
Название детали
Рукав
Заводской номер
461201-12
Количество на модель
1
№
17
Название детали
Рукав
Заводской номер
461201-05
Количество на модель
2
№
18
Название детали
Переходник
Заводской номер
2502-43-44СП(SP)
Количество на модель
2
№
19
Название детали
Трубопровод
Заводской номер
2706-43-11СП(SP)
Количество на модель
1
№
20
Название детали
Винт
Заводской номер
ГОСТ17473-80
Количество на модель
4
№
21
Название детали
Щиток управления
Заводской номер
ПЖД600И-1015410
Количество на модель
№
23
Название детали
корпус
Заводской номер
312505-43-17-01СП(SP)
Количество на модель
1
№
24
Название детали
Рукав
Заводской номер
403-43-461-01СП(SP)
Количество на модель
1
№
26
Название детали
Прокладка
Заводской номер
46-43-313
Количество на модель
12
№
27
Название детали
Зажимной болт
Заводской номер
700-41-2622
Количество на модель
6
№
28
Название детали
Трубопровод
Заводской номер
2706-43-13СП(SP)
Количество на модель
1
№
29
Название детали
Рукав
Заводской номер
461201-14
Количество на модель
1
№
30
Название детали
Опора
Заводской номер
3502-43-209СП(SP)
Количество на модель
1
№
31
Название детали
Болт Мх- х ГОСТ
Заводской номер
280320
Количество на модель
4
№
32
Название детали
Шайба кп. ГОСТ
Заводской номер
310230
Количество на модель
4
№
33
Название детали
Рукав
Заводской номер
403-43-461СП(SP)
Количество на модель
1
№
34
Название детали
Наконечник
Заводской номер
1102-25-10
Количество на модель
1
№
35
Название детали
Опора
Заводской номер
3502-43-208СП(SP)
Количество на модель
1
№
36
Название детали
Газовод
Заводской номер
2706-43-12СП(SP)
Количество на модель
1
№
37
Название детали
Орех
Заводской номер
ГОСТ5915-70
Количество на модель
6
№
38
Название детали
Шайба 6.01.08кп.019 ГОСТ 11371-78
Заводской номер
310110
Количество на модель
6
№
40
Название детали
Шпилька Мх(/)х
Заводской номер
290020
Количество на модель
№
41
Название детали
прокладка
Заводской номер
2502-43-118
Количество на модель
1
№
42
Название детали
Шайба 8.01.08кп.019 ГОСТ 11371-78
Заводской номер
310150
Количество на модель
4
№
44
Название детали
Подогреватель ПЖДИ-
Заводской номер
ПЖД600И-1015006-01
Количество на модель
1
№
45
Название детали
Подогреватель ПЖД600И
Заводской номер
ПЖД600И-1015008-01
Количество на модель
1
№
46
Название детали
Коммутатор транзисторный ТКА-
Заводской номер
ТК107А-3734000
Количество на модель
2
№
47
Название детали
Болт
Заводской номер
ГОСТ7798-70
Количество на модель
2
№
48
Название детали
Рукав
Заводской номер
2706-43-14-01СП(SP)
Количество на модель
2
№
49
Название детали
Прижим
Заводской номер
2502-43-79
Количество на модель
1
№
50
Название детали
Кран
Заводской номер
311506-43-107СП(SP)
Количество на модель
1
№
51
Название детали
Болт".
Заводской номер
285003
Количество на модель
6
№
52
Название детали
Кронштейн
Заводской номер
2506-43-11СП(SP)
Количество на модель
1
№
54
Название детали
Кронштейн
Заводской номер
2506-43-10СП(SP)
Количество на модель
1
№
55
Название детали
Провод ВН
Заводской номер
312505-10-107СП(SP)
Количество на модель
1
№
56
Название детали
Колпачок защитный проводов высокого напряжения 130-370-71486
Заводской номер
130-370-71486
Количество на модель
2
№
57
Название детали
Наконечник свечной с помехоподавите- лем СЭ-
Заводской номер
СЭ-12
Количество на модель
1
№
58
Название детали
Трубопровод
Заводской номер
0602-43-35СП(SP)
Количество на модель
1
№
59
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка системы подогрева | 2706-43-1СП(SP) | |||||||
| Установка системы подогрева | 2706-43-1-20СП(SP) | |||||||
| 1 | Рукав | 460901-12 | 1 | |||||
| 1 | Рукав | 460901-12-20 | 2 | 2 | 1 | |||
| 2 | Шланговый хомут | DIN3017-AS30-45/12C7-W2 | 20 | 20 | 2 | |||
| 3 | Труба | 2602-43-26 | 3 | |||||
| 3 | Труба | 2602-43-26-20 | 2 | 2 | 3 | |||
| 4 | Прижим | 2502-43-106 | 2 | 2 | 4 | |||
| 5 | Болт | ГОСТ7796-70 | 2 | 2 | 5 | |||
| 6 | Шайба | ГОСТ6402-70 | 20 | 20 | 6 | |||
| 7 | Рукав | 460901-14 | 2 | 2 | 7 | |||
| 8 | Рукав | 460901-06 | 1 | 1 | 8 | |||
| 9 | Фланец | 404-43-87 | 3 | 3 | 9 | |||
| 10 | Болт Мх- х ГОСТ | 280348 | 8 | 8 | 10 | |||
| 11 | Трубопровод | 2706-43-10СП(SP) | 1 | 1 | 11 | |||
| 12 | Тарелка | 2706-43-1 | 2 | 2 | 12 | |||
| 15 | Рукав | 461201-18 | 2 | 2 | 15 | |||
| 16 | Шланговый хомут | DIN3017-AS30/127-W2 | 24 | 24 | 16 | |||
| 17 | Рукав | 461201-12 | 1 | 1 | 17 | |||
| 18 | Рукав | 461201-05 | 2 | 2 | 18 | |||
| 19 | Переходник | 2502-43-44СП(SP) | 2 | 2 | 19 | |||
| 20 | Трубопровод | 2706-43-11СП(SP) | 1 | 1 | 20 | |||
| 21 | Винт | ГОСТ17473-80 | 4 | 4 | 21 | |||
| 23 | Щиток управления | ПЖД600И-1015410 | 23 | |||||
| 24 | корпус | 312505-43-17-01СП(SP) | 1 | 1 | 24 | |||
| 26 | Рукав | 403-43-461-01СП(SP) | 1 | 1 | 26 | |||
| 27 | Прокладка | 46-43-313 | 12 | 12 | 27 | |||
| 28 | Зажимной болт | 700-41-2622 | 6 | 6 | 28 | |||
| 29 | Трубопровод | 2706-43-13СП(SP) | 1 | 1 | 29 | |||
| 30 | Рукав | 461201-14 | 1 | 1 | 30 | |||
| 31 | Опора | 3502-43-209СП(SP) | 1 | 1 | 31 | |||
| 32 | Болт Мх- х ГОСТ | 280320 | 4 | 4 | 32 | |||
| 33 | Шайба кп. ГОСТ | 310230 | 4 | 4 | 33 | |||
| 34 | Рукав | 403-43-461СП(SP) | 1 | 1 | 34 | |||
| 35 | Наконечник | 1102-25-10 | 1 | 1 | 35 | |||
| 36 | Опора | 3502-43-208СП(SP) | 1 | 1 | 36 | |||
| 37 | Газовод | 2706-43-12СП(SP) | 1 | 1 | 37 | |||
| 38 | Орех | ГОСТ5915-70 | 6 | 6 | 38 | |||
| 40 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | 310110 | 6 | 6 | 40 | |||
| 41 | Шпилька Мх(/)х | 290020 | 41 | |||||
| 42 | прокладка | 2502-43-118 | 1 | 1 | 42 | |||
| 44 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | 310150 | 4 | 4 | 44 | |||
| 45 | Подогреватель ПЖДИ- | ПЖД600И-1015006-01 | 1 | 1 | 45 | |||
| 46 | Подогреватель ПЖД600И | ПЖД600И-1015008-01 | 1 | 1 | 46 | |||
| 47 | Коммутатор транзисторный ТКА- | ТК107А-3734000 | 2 | 2 | 47 | |||
| 48 | Болт | ГОСТ7798-70 | 2 | 2 | 48 | |||
| 49 | Рукав | 2706-43-14-01СП(SP) | 2 | 2 | 49 | |||
| 50 | Прижим | 2502-43-79 | 1 | 1 | 50 | |||
| 51 | Кран | 311506-43-107СП(SP) | 1 | 1 | 51 | |||
| 52 | Болт". | 285003 | 6 | 6 | 52 | |||
| 54 | Кронштейн | 2506-43-11СП(SP) | 1 | 1 | 54 | |||
| 55 | Кронштейн | 2506-43-10СП(SP) | 1 | 1 | 55 | |||
| 56 | Провод ВН | 312505-10-107СП(SP) | 1 | 1 | 56 | |||
| 57 | Колпачок защитный проводов высокого напряжения 130-370-71486 | 130-370-71486 | 2 | 2 | 57 | |||
| 58 | Наконечник свечной с помехоподавите- лем СЭ- | СЭ-12 | 1 | 1 | 58 | |||
| 59 | Трубопровод | 0602-43-35СП(SP) | 1 | 1 | 59 |
