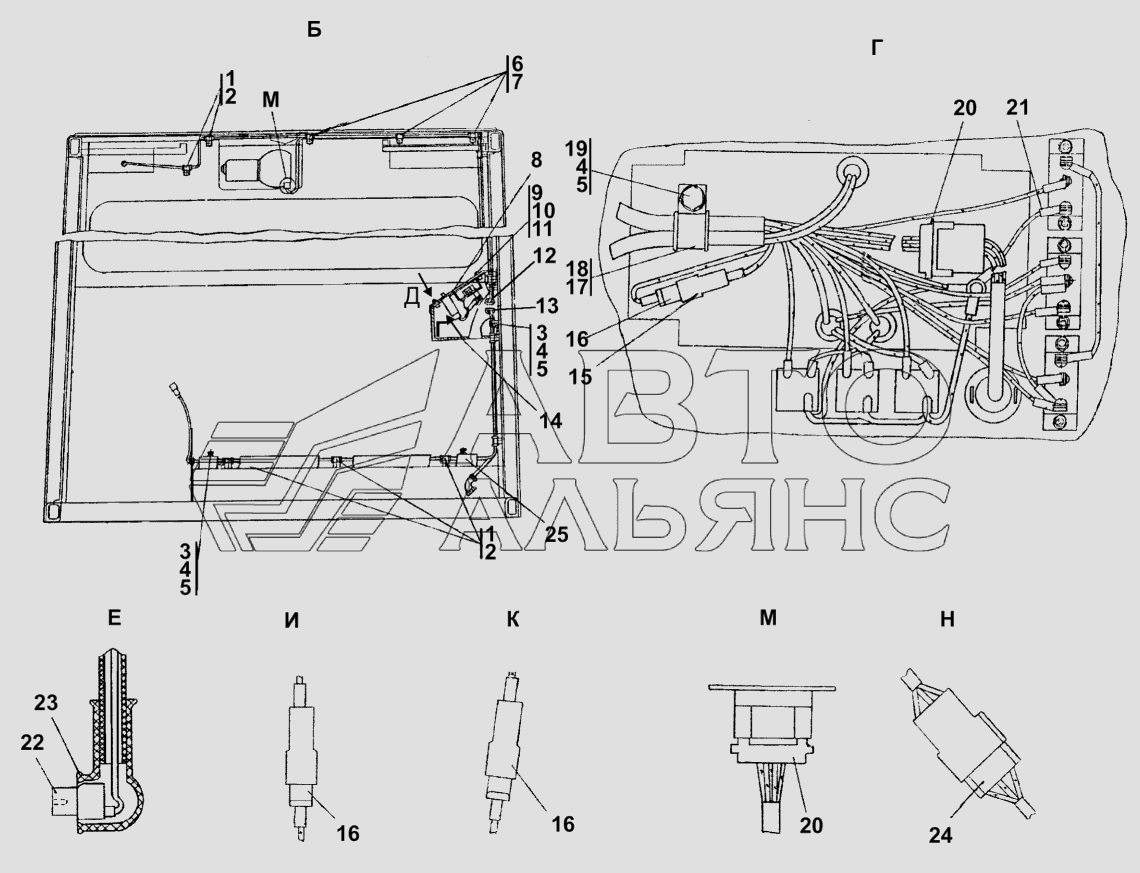

Электрооборудование крыши кабины
100%
Название детали
Хомутик
Заводской номер
415045
Количество на модель
5
№
1
Название детали
Прокладка
Заводской номер
700-40-6684-08
Количество на модель
5
№
2
Название детали
Болт
Заводской номер
ГОСТ7796-70
Количество на модель
6
№
3
Название детали
Шайба
Заводской номер
ГОСТ6402-70
Количество на модель
25
№
4
Название детали
Шайба 8.01.08кп.0221 ГОСТ 11371-78
Заводской номер
310150-20
Количество на модель
25
№
5
Название детали
Шайба 8.01.08кп.019 ГОСТ 11371-78
Заводской номер
310150
Количество на модель
№
5
Название детали
Хомутик
Заводской номер
415119
Количество на модель
7
№
6
Название детали
Прокладка
Заводской номер
700-40-6684-06
Количество на модель
8
№
7
Название детали
Панель выключателей
Заводской номер
2702-10-149-01-20СП-20SP
Количество на модель
1
№
8
Название детали
Панель выключателей
Заводской номер
2702-10-149-01-10СП-10SP
Количество на модель
№
8
Название детали
Панель выключателей
Заводской номер
2702-10-149-01СП(SP)
Количество на модель
№
8
Название детали
Панель выключателей
Заводской номер
2702-10-149-20СП(SP)
Количество на модель
1
№
8
Название детали
Панель выключателей
Заводской номер
2702-10-149-10СП(SP)
Количество на модель
№
8
Название детали
Панель выключателей
Заводской номер
2702-10-149СП(SP)
Количество на модель
№
8
Название детали
Винт
Заводской номер
ГОСТ17473-80
Количество на модель
5
№
9
Название детали
Шайба 6.01.08кп.0221 ГОСТ 11371-78
Заводской номер
310110-20
Количество на модель
7
№
11
Название детали
Шайба 6.01.08кп.019 ГОСТ 11371-78
Заводской номер
310110
Количество на модель
№
11
Название детали
Кольцо
Заводской номер
700-40-6695
Количество на модель
13
№
12
Название детали
Кольцо
Заводской номер
700-40-6736
Количество на модель
1
№
13
Название детали
Жгут
Заводской номер
2702-10-170СП(SP)
Количество на модель
№
14
Название детали
Жгут
Заводской номер
2702-10-170-20СП(SP)
Количество на модель
1
№
14
Название детали
Колодка штыревая
Заводской номер
502601
Количество на модель
2
№
15
Название детали
Колодка гнездовая
Заводской номер
602601
Количество на модель
3
№
16
Название детали
Хомутик
Заводской номер
700-41-3307
Количество на модель
1
№
17
Название детали
Прокладка
Заводской номер
700-40-6684-03
Количество на модель
1
№
18
Название детали
Соединители
Заводской номер
ОСТ37.003.032-88
Количество на модель
2
№
20
Название детали
Провод
Заводской номер
2504-10-102-05СП(SP)
Количество на модель
№
21
Название детали
Провод
Заводской номер
2504-10-102-05-20СП-20SP
Количество на модель
1
№
21
Название детали
Наконечник
Заводской номер
700-40-5607
Количество на модель
4
№
23
Название детали
Кожух
Заводской номер
2702-10-22
Количество на модель
№
25
Название детали
Кожух
Заводской номер
2702-10-22-20
Количество на модель
1
№
25
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Хомутик | 415045 | 5 | 5 | 1 | |||
| 2 | Прокладка | 700-40-6684-08 | 5 | 5 | 2 | |||
| 3 | Болт | ГОСТ7796-70 | 6 | 6 | 3 | |||
| 4 | Шайба | ГОСТ6402-70 | 25 | 25 | 4 | |||
| 5 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | 310150-20 | 25 | 25 | 5 | |||
| 5 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | 310150 | 5 | |||||
| 6 | Хомутик | 415119 | 7 | 7 | 6 | |||
| 7 | Прокладка | 700-40-6684-06 | 8 | 8 | 7 | |||
| 8 | Панель выключателей | 2702-10-149-01-20СП-20SP | 1 | 1 | 8 | |||
| 8 | Панель выключателей | 2702-10-149-01-10СП-10SP | 8 | |||||
| 8 | Панель выключателей | 2702-10-149-01СП(SP) | 8 | |||||
| 8 | Панель выключателей | 2702-10-149-20СП(SP) | 1 | 1 | 8 | |||
| 8 | Панель выключателей | 2702-10-149-10СП(SP) | 8 | |||||
| 8 | Панель выключателей | 2702-10-149СП(SP) | 8 | |||||
| 9 | Винт | ГОСТ17473-80 | 5 | 5 | 9 | |||
| 11 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | 310110-20 | 7 | 7 | 11 | |||
| 11 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | 310110 | 11 | |||||
| 12 | Кольцо | 700-40-6695 | 13 | 13 | 12 | |||
| 13 | Кольцо | 700-40-6736 | 1 | 1 | 13 | |||
| 14 | Жгут | 2702-10-170СП(SP) | 14 | |||||
| 14 | Жгут | 2702-10-170-20СП(SP) | 1 | 1 | 14 | |||
| 15 | Колодка штыревая | 502601 | 2 | 2 | 15 | |||
| 16 | Колодка гнездовая | 602601 | 3 | 3 | 16 | |||
| 17 | Хомутик | 700-41-3307 | 1 | 1 | 17 | |||
| 18 | Прокладка | 700-40-6684-03 | 1 | 1 | 18 | |||
| 20 | Соединители | ОСТ37.003.032-88 | 2 | 2 | 20 | |||
| 21 | Провод | 2504-10-102-05СП(SP) | 21 | |||||
| 21 | Провод | 2504-10-102-05-20СП-20SP | 1 | 1 | 21 | |||
| 23 | Наконечник | 700-40-5607 | 4 | 4 | 23 | |||
| 25 | Кожух | 2702-10-22 | 25 | |||||
| 25 | Кожух | 2702-10-22-20 | 1 | 1 | 25 |
