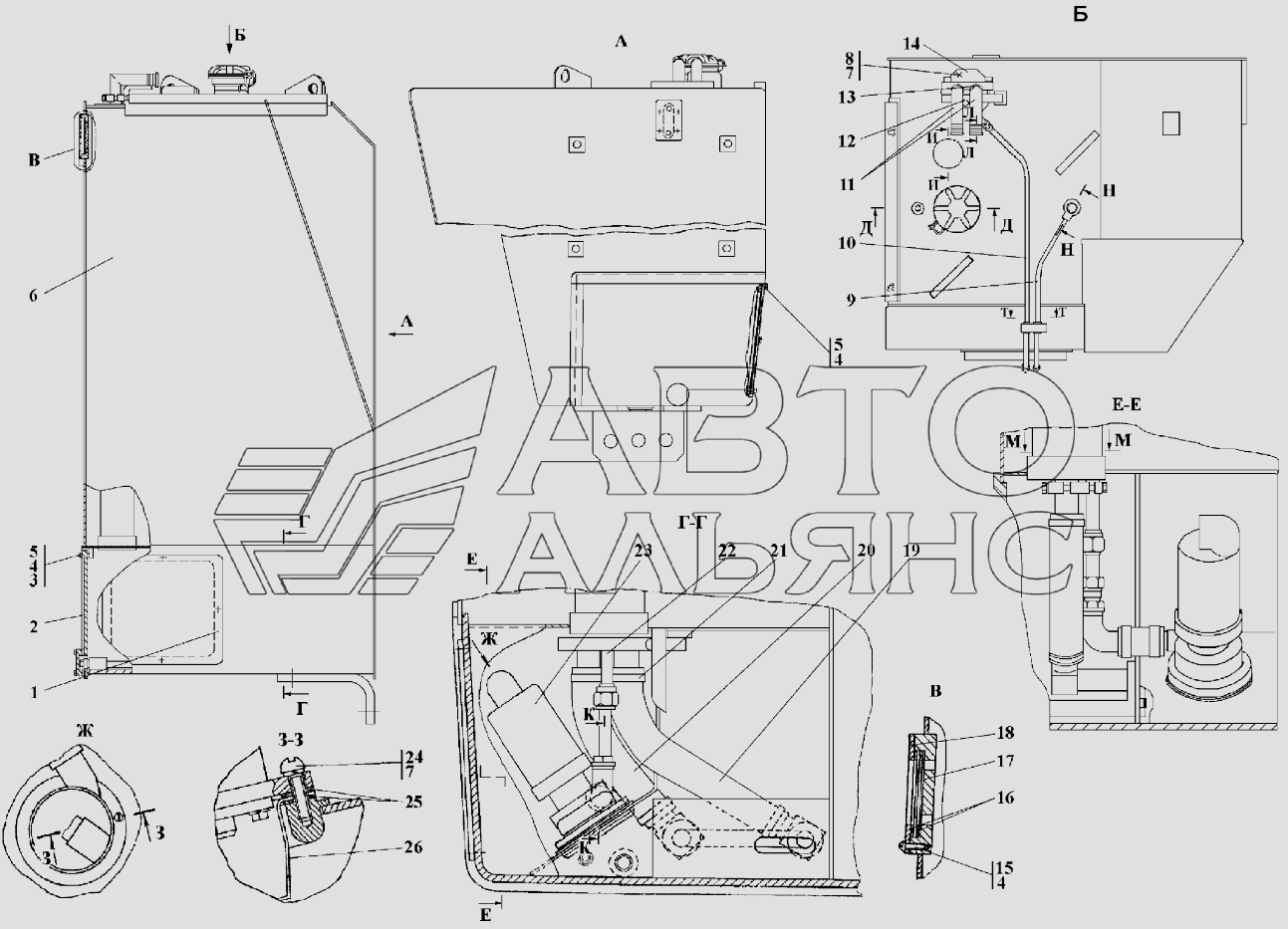

Бак топливный
100%
Название детали
Бак топливный
Заводской номер
2602-25-10-01СП(SP)
Количество на модель
№
Название детали
Бак топливный
Заводской номер
2602-25-10-01-20СП-20SP
Количество на модель
№
Название детали
Крышка
Заводской номер
2602-25-29СП(SP)
Количество на модель
1
№
1
Название детали
Крышка
Заводской номер
2602-25-32СП(SP)
Количество на модель
№
2
Название детали
Крышка
Заводской номер
2602-25-32-20СП(SP)
Количество на модель
1
№
2
Название детали
Шайба ГОСТ
Заводской номер
310140-20
Количество на модель
4
№
3
Название детали
Шайба ГОСТ
Заводской номер
310140
Количество на модель
№
3
Название детали
Шайба
Заводской номер
ГОСТ6402-70
Количество на модель
17
№
4
Название детали
Болт
Заводской номер
ГОСТ7796-70
Количество на модель
8
№
5
Название детали
Бак топливный
Заводской номер
2602-25-20-20СП(SP)
Количество на модель
1
№
6
Название детали
Бак топливный
Заводской номер
2602-25-20СП(SP)
Количество на модель
№
6
Название детали
Трубопровод
Заводской номер
2706-25-13СП(SP)
Количество на модель
№
9
Название детали
Трубопровод
Заводской номер
2706-25-13-20СП(SP)
Количество на модель
1
№
9
Название детали
Трубопровод
Заводской номер
2706-25-16СП(SP)
Количество на модель
№
10
Название детали
Трубопровод
Заводской номер
2706-25-16-20СП(SP)
Количество на модель
1
№
10
Название детали
Труба
Заводской номер
2602-25-33СП(SP)
Количество на модель
-
№
11
Название детали
Прокладка
Заводской номер
700-40-6684-05
Количество на модель
2
№
12
Название детали
прокладка
Заводской номер
700-40-6684-02
Количество на модель
-
№
13
Название детали
Крышка
Заводской номер
2602-25-35
Количество на модель
№
14
Название детали
Крышка
Заводской номер
2602-25-35-01
Количество на модель
1
№
14
Название детали
прокладка
Заводской номер
0602-25-39
Количество на модель
№
16
Название детали
прокладка
Заводской номер
0602-25-39-20
Количество на модель
2
№
16
Название детали
Стекло
Заводской номер
0602-25-38
Количество на модель
1
№
17
Название детали
Заглушка
Заводской номер
0602-25-40-01
Количество на модель
№
18
Название детали
Заглушка
Заводской номер
0602-25-40-01-20
Количество на модель
1
№
18
Название детали
Рукав
Заводской номер
461201-17
Количество на модель
-
№
19
Название детали
Рукав
Заводской номер
461201-14
Количество на модель
-
№
20
Название детали
Шланговый хомут
Заводской номер
DIN3017-AS3045/12C7-W2
Количество на модель
2
№
21
Название детали
Трубопровод
Заводской номер
2706-25-15СП(SP)
Количество на модель
№
22
Название детали
Трубопровод
Заводской номер
2706-25-15-20СП(SP)
Количество на модель
1
№
22
Название детали
Агрегат электронасосный
Заводской номер
IЭЦН-2,8-000ЕАТУЭЦН-2,8-Е
Количество на модель
1
№
23
Название детали
Винт
Заводской номер
ГОСТ17473-80
Количество на модель
8
№
24
Название детали
прокладка
Заводской номер
700-40-4122
Количество на модель
№
25
Название детали
прокладка
Заводской номер
700-40-4122-20
Количество на модель
2
№
25
Название детали
Обложка
Заводской номер
46-25-49
Количество на модель
1
№
26
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Бак топливный | 2602-25-10-01СП(SP) | |||||||
| Бак топливный | 2602-25-10-01-20СП-20SP | |||||||
| 1 | Крышка | 2602-25-29СП(SP) | 1 | 1 | 1 | |||
| 2 | Крышка | 2602-25-32СП(SP) | 2 | |||||
| 2 | Крышка | 2602-25-32-20СП(SP) | 1 | 1 | 2 | |||
| 3 | Шайба ГОСТ | 310140-20 | 4 | 4 | 3 | |||
| 3 | Шайба ГОСТ | 310140 | 3 | |||||
| 4 | Шайба | ГОСТ6402-70 | 17 | 17 | 4 | |||
| 5 | Болт | ГОСТ7796-70 | 8 | 8 | 5 | |||
| 6 | Бак топливный | 2602-25-20-20СП(SP) | 1 | 1 | 6 | |||
| 6 | Бак топливный | 2602-25-20СП(SP) | 6 | |||||
| 9 | Трубопровод | 2706-25-13СП(SP) | 9 | |||||
| 9 | Трубопровод | 2706-25-13-20СП(SP) | 1 | 1 | 9 | |||
| 10 | Трубопровод | 2706-25-16СП(SP) | 10 | |||||
| 10 | Трубопровод | 2706-25-16-20СП(SP) | 1 | 1 | 10 | |||
| 11 | Труба | 2602-25-33СП(SP) | - | - | 11 | |||
| 12 | Прокладка | 700-40-6684-05 | 2 | 2 | 12 | |||
| 13 | прокладка | 700-40-6684-02 | - | - | 13 | |||
| 14 | Крышка | 2602-25-35 | 14 | |||||
| 14 | Крышка | 2602-25-35-01 | 1 | 1 | 14 | |||
| 16 | прокладка | 0602-25-39 | 16 | |||||
| 16 | прокладка | 0602-25-39-20 | 2 | 2 | 16 | |||
| 17 | Стекло | 0602-25-38 | 1 | 1 | 17 | |||
| 18 | Заглушка | 0602-25-40-01 | 18 | |||||
| 18 | Заглушка | 0602-25-40-01-20 | 1 | 1 | 18 | |||
| 19 | Рукав | 461201-17 | - | - | 19 | |||
| 20 | Рукав | 461201-14 | - | - | 20 | |||
| 21 | Шланговый хомут | DIN3017-AS3045/12C7-W2 | 2 | 2 | 21 | |||
| 22 | Трубопровод | 2706-25-15СП(SP) | 22 | |||||
| 22 | Трубопровод | 2706-25-15-20СП(SP) | 1 | 1 | 22 | |||
| 23 | Агрегат электронасосный | IЭЦН-2,8-000ЕАТУЭЦН-2,8-Е | 1 | 1 | 23 | |||
| 24 | Винт | ГОСТ17473-80 | 8 | 8 | 24 | |||
| 25 | прокладка | 700-40-4122 | 25 | |||||
| 25 | прокладка | 700-40-4122-20 | 2 | 2 | 25 | |||
| 26 | Обложка | 46-25-49 | 1 | 1 | 26 |
