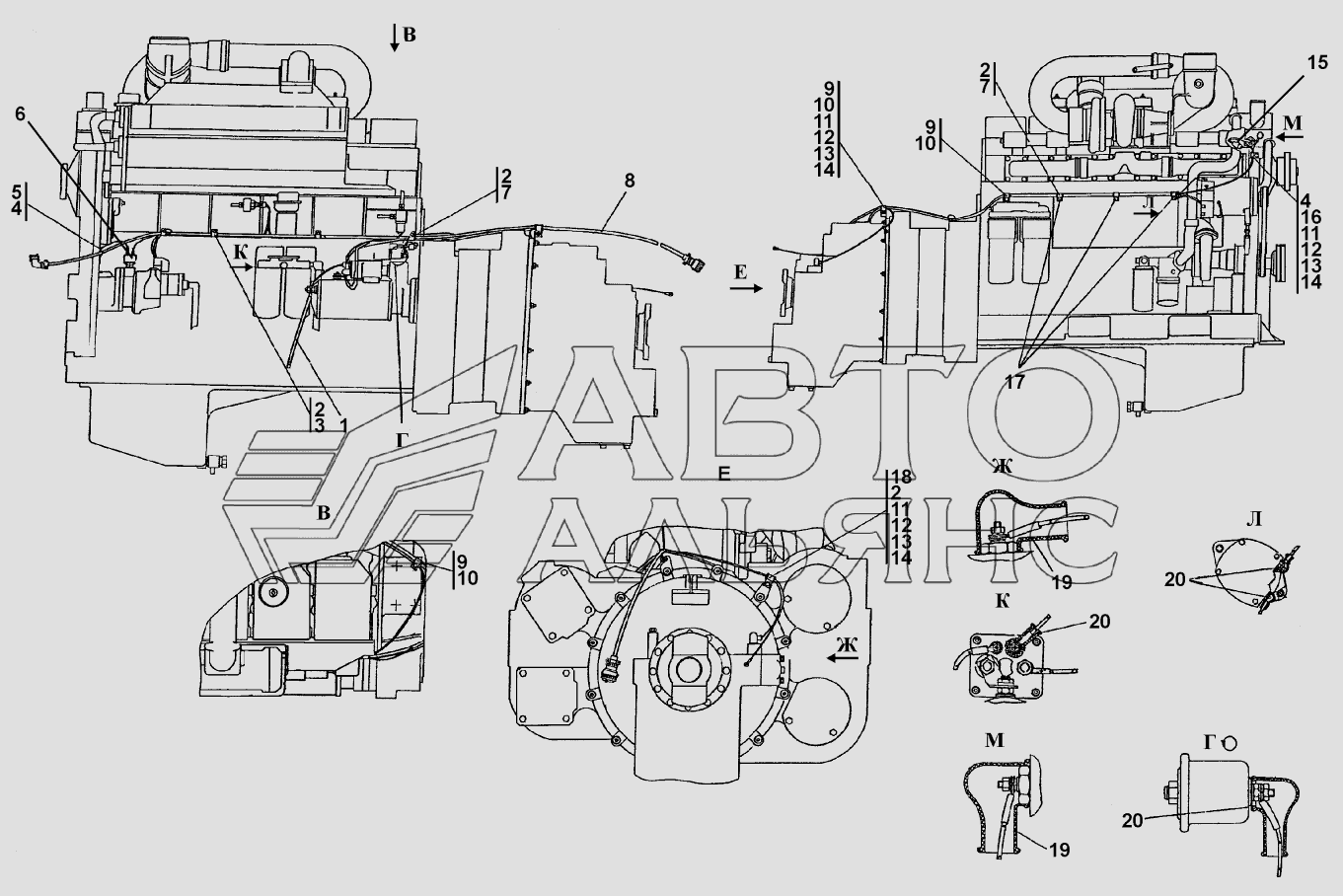

Электрооборудование двигателя
100%
Название детали
Электрооборудование двигателя
Заводской номер
3506-10-12СП(SP)
Количество на модель
№
Название детали
Электрооборудование двигателя
Заводской номер
3506-10-12-20СП(SP)
Количество на модель
№
Название детали
Провод
Заводской номер
401-10-111СП(SP)
Количество на модель
1
№
1
Название детали
Прокладка
Заводской номер
700-40-6684-04
Количество на модель
8
№
2
Название детали
Хомут
Заводской номер
700-41-2866
Количество на модель
3
№
3
Название детали
Прокладка
Заводской номер
700-40-6684-07
Количество на модель
4
№
4
Название детали
Хомутик
Заводской номер
415090
Количество на модель
1
№
5
Название детали
Провод
Заводской номер
3506-10-125СП(SP)
Количество на модель
№
6
Название детали
Провод
Заводской номер
3506-10-125-20СП(SP)
Количество на модель
1
№
6
Название детали
Хомутик
Заводской номер
700-41-3179
Количество на модель
1
№
7
Название детали
Жгут
Заводской номер
2706-10-104СП(SP)
Количество на модель
1
№
8
Название детали
Хомутик
Заводской номер
58-41-2006-04
Количество на модель
3
№
9
Название детали
прокладка
Заводской номер
700-40-6684-02
Количество на модель
3
№
10
Название детали
Болт
Заводской номер
ГОСТ7796-70
Количество на модель
3
№
11
Название детали
Орех
Заводской номер
ГОСТ5915-70
Количество на модель
3
№
12
Название детали
Шайба
Заводской номер
ГОСТ6402-70
Количество на модель
3
№
13
Название детали
Шайба 8.01.08кп.019 ГОСТ 11371-78
Заводской номер
310150
Количество на модель
№
14
Название детали
Шайба 8.01.08кп.0221 ГОСТ 11371-78
Заводской номер
310150-20
Количество на модель
3
№
14
Название детали
Жгут переходной
Заводской номер
3506-10-122СП(SP)
Количество на модель
№
15
Название детали
Жгут переходной
Заводской номер
3506-10-122-20СП(SP)
Количество на модель
1
№
15
Название детали
Хомутик
Заводской номер
700-41-3310
Количество на модель
1
№
16
Название детали
Шайба 10.01.10.019 ГОСТ 11371-78
Заводской номер
310170
Количество на модель
№
17
Название детали
Шайба 10.01.10.0221 ГОСТ 11371-78
Заводской номер
310170-20
Количество на модель
3
№
17
Название детали
Хомутик
Заводской номер
415119
Количество на модель
1
№
18
Название детали
Наконечник
Заводской номер
700-40-5606
Количество на модель
3
№
19
Название детали
Наконечник
Заводской номер
700-40-5607
Количество на модель
3
№
20
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Электрооборудование двигателя | 3506-10-12СП(SP) | |||||||
| Электрооборудование двигателя | 3506-10-12-20СП(SP) | |||||||
| 1 | Провод | 401-10-111СП(SP) | 1 | 1 | 1 | |||
| 2 | Прокладка | 700-40-6684-04 | 8 | 8 | 2 | |||
| 3 | Хомут | 700-41-2866 | 3 | 3 | 3 | |||
| 4 | Прокладка | 700-40-6684-07 | 4 | 4 | 4 | |||
| 5 | Хомутик | 415090 | 1 | 1 | 5 | |||
| 6 | Провод | 3506-10-125СП(SP) | 6 | |||||
| 6 | Провод | 3506-10-125-20СП(SP) | 1 | 1 | 6 | |||
| 7 | Хомутик | 700-41-3179 | 1 | 1 | 7 | |||
| 8 | Жгут | 2706-10-104СП(SP) | 1 | 1 | 8 | |||
| 9 | Хомутик | 58-41-2006-04 | 3 | 3 | 9 | |||
| 10 | прокладка | 700-40-6684-02 | 3 | 3 | 10 | |||
| 11 | Болт | ГОСТ7796-70 | 3 | 3 | 11 | |||
| 12 | Орех | ГОСТ5915-70 | 3 | 3 | 12 | |||
| 13 | Шайба | ГОСТ6402-70 | 3 | 3 | 13 | |||
| 14 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | 310150 | 14 | |||||
| 14 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | 310150-20 | 3 | 3 | 14 | |||
| 15 | Жгут переходной | 3506-10-122СП(SP) | 15 | |||||
| 15 | Жгут переходной | 3506-10-122-20СП(SP) | 1 | 1 | 15 | |||
| 16 | Хомутик | 700-41-3310 | 1 | 1 | 16 | |||
| 17 | Шайба 10.01.10.019 ГОСТ 11371-78 | 310170 | 17 | |||||
| 17 | Шайба 10.01.10.0221 ГОСТ 11371-78 | 310170-20 | 3 | 3 | 17 | |||
| 18 | Хомутик | 415119 | 1 | 1 | 18 | |||
| 19 | Наконечник | 700-40-5606 | 3 | 3 | 19 | |||
| 20 | Наконечник | 700-40-5607 | 3 | 3 | 20 |
