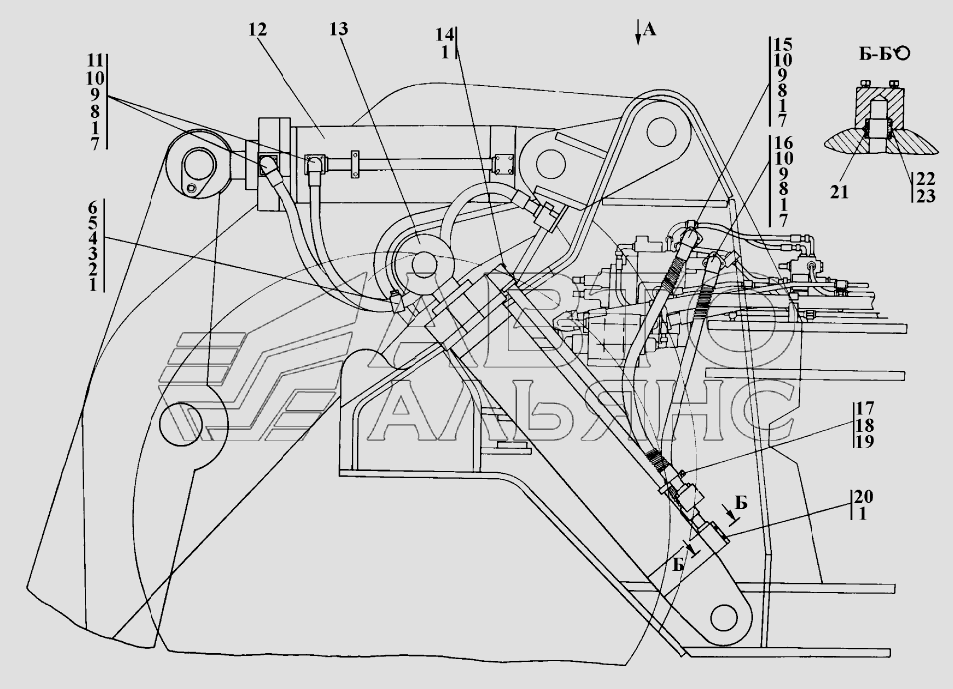

Установка гидроцилиндров погрузочного оборудования
100%
Название детали
Установка гидроцилиндров погрузочного оборудования
Заводской номер
412701-95-1СП(SP)
Количество на модель
№
Название детали
Установка гидроцилиндров погрузочного оборудования
Заводской номер
412701-95-1-20СП(SP)
Количество на модель
№
Название детали
Шайба
Заводской номер
ГОСТ6402-70
Количество на модель
30
№
1
Название детали
Гайка Mx, H.X ГОСТ
Заводской номер
300270
Количество на модель
№
2
Название детали
Гайка Mx, H.X ГОСТ
Заводской номер
300270-20
Количество на модель
2
№
2
Название детали
Болт Mx-X. ГОСТ
Заводской номер
280535-20
Количество на модель
2
№
3
Название детали
Болт Mx-X. ГОСТ
Заводской номер
280535
Количество на модель
№
3
Название детали
Втулка
Заводской номер
400354-04
Количество на модель
4
№
4
Название детали
Планка
Заводской номер
2501-26-221
Количество на модель
№
5
Название детали
Планка
Заводской номер
2501-26-221-20
Количество на модель
4
№
5
Название детали
Скоба
Заводской номер
2501-26-220-20
Количество на модель
4
№
6
Название детали
Скоба
Заводской номер
2501-26-220
Количество на модель
№
6
Название детали
КОЛЬЦО
Заводской номер
ТУ2531-260-00149245-00
Количество на модель
16
№
7
Название детали
Защитная шайба
Заводской номер
440005
Количество на модель
16
№
8
Название детали
Винт
Заводской номер
3502-20-4
Количество на модель
№
9
Название детали
Винт
Заводской номер
3502-20-4-20
Количество на модель
64
№
9
Название детали
Фланец
Заводской номер
46-26-280-20
Количество на модель
32
№
10
Название детали
Фланец
Заводской номер
46-26-280
Количество на модель
№
10
Название детали
Рукав
Заводской номер
3502-26-108-14СП(SP)
Количество на модель
№
11
Название детали
Рукав
Заводской номер
3502-26-108-14-20СП-20SP
Количество на модель
4
№
11
Название детали
Гидроцилиндр
Заводской номер
412701-95-20-20СП-20SP
Количество на модель
1
№
12
Название детали
Гидроцилиндр
Заводской номер
412701-95-20СП(SP)
Количество на модель
№
12
Название детали
Гидроцилиндр
Заводской номер
412701-95-10СП(SP)
Количество на модель
№
13
Название детали
Гидроцилиндр
Заводской номер
412701-95-10-20СП-20SP
Количество на модель
2
№
13
Название детали
Болт Mx- x
Заводской номер
280568
Количество на модель
№
14
Название детали
Болт Mx- x
Заводской номер
280568-20
Количество на модель
8
№
14
Название детали
Рукав армированный
Заводской номер
3501-26-173-08-20СП-20SP
Количество на модель
2
№
15
Название детали
Рукав армированный
Заводской номер
3501-26-173-08СП(SP)
Количество на модель
№
15
Название детали
Рукав высокого давления
Заводской номер
412701-95-3СП(SP)
Количество на модель
№
16
Название детали
Рукав высокого давления
Заводской номер
412701-95-3-20СП(SP)
Количество на модель
2
№
16
Название детали
Бугель
Заводской номер
412701-95-90-20
Количество на модель
2
№
17
Название детали
Бугель
Заводской номер
412701-95-90
Количество на модель
№
17
Название детали
Болт М12х1,25-6gх50.88.40Х.019 ГОСТ 7796-70
Заводской номер
280365
Количество на модель
№
18
Название детали
Болт М12х1,25-6gх50.88.40Х.029 ГОСТ 7796-70
Заводской номер
280365-20
Количество на модель
4
№
18
Название детали
Болт MX-XX ГОСТ
Заводской номер
280570
Количество на модель
№
20
Название детали
Болт MX-XX ГОСТ
Заводской номер
280570-20
Количество на модель
8
№
20
Название детали
Втулка
Заводской номер
46-26-646
Количество на модель
№
21
Название детали
Защитная шайба
Заводской номер
700-40-6307
Количество на модель
№
22
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка гидроцилиндров погрузочного оборудования | 412701-95-1СП(SP) | |||||||
| Установка гидроцилиндров погрузочного оборудования | 412701-95-1-20СП(SP) | |||||||
| 1 | Шайба | ГОСТ6402-70 | 30 | 30 | 1 | |||
| 2 | Гайка Mx, H.X ГОСТ | 300270 | 2 | |||||
| 2 | Гайка Mx, H.X ГОСТ | 300270-20 | 2 | 2 | 2 | |||
| 3 | Болт Mx-X. ГОСТ | 280535-20 | 2 | 2 | 3 | |||
| 3 | Болт Mx-X. ГОСТ | 280535 | 3 | |||||
| 4 | Втулка | 400354-04 | 4 | 4 | 4 | |||
| 5 | Планка | 2501-26-221 | 5 | |||||
| 5 | Планка | 2501-26-221-20 | 4 | 4 | 5 | |||
| 6 | Скоба | 2501-26-220-20 | 4 | 4 | 6 | |||
| 6 | Скоба | 2501-26-220 | 6 | |||||
| 7 | КОЛЬЦО | ТУ2531-260-00149245-00 | 16 | 16 | 7 | |||
| 8 | Защитная шайба | 440005 | 16 | 16 | 8 | |||
| 9 | Винт | 3502-20-4 | 9 | |||||
| 9 | Винт | 3502-20-4-20 | 64 | 64 | 9 | |||
| 10 | Фланец | 46-26-280-20 | 32 | 32 | 10 | |||
| 10 | Фланец | 46-26-280 | 10 | |||||
| 11 | Рукав | 3502-26-108-14СП(SP) | 11 | |||||
| 11 | Рукав | 3502-26-108-14-20СП-20SP | 4 | 4 | 11 | |||
| 12 | Гидроцилиндр | 412701-95-20-20СП-20SP | 1 | 1 | 12 | |||
| 12 | Гидроцилиндр | 412701-95-20СП(SP) | 12 | |||||
| 13 | Гидроцилиндр | 412701-95-10СП(SP) | 13 | |||||
| 13 | Гидроцилиндр | 412701-95-10-20СП-20SP | 2 | 2 | 13 | |||
| 14 | Болт Mx- x | 280568 | 14 | |||||
| 14 | Болт Mx- x | 280568-20 | 8 | 8 | 14 | |||
| 15 | Рукав армированный | 3501-26-173-08-20СП-20SP | 2 | 2 | 15 | |||
| 15 | Рукав армированный | 3501-26-173-08СП(SP) | 15 | |||||
| 16 | Рукав высокого давления | 412701-95-3СП(SP) | 16 | |||||
| 16 | Рукав высокого давления | 412701-95-3-20СП(SP) | 2 | 2 | 16 | |||
| 17 | Бугель | 412701-95-90-20 | 2 | 2 | 17 | |||
| 17 | Бугель | 412701-95-90 | 17 | |||||
| 18 | Болт М12х1,25-6gх50.88.40Х.019 ГОСТ 7796-70 | 280365 | 18 | |||||
| 18 | Болт М12х1,25-6gх50.88.40Х.029 ГОСТ 7796-70 | 280365-20 | 4 | 4 | 18 | |||
| 20 | Болт MX-XX ГОСТ | 280570 | 20 | |||||
| 20 | Болт MX-XX ГОСТ | 280570-20 | 8 | 8 | 20 | |||
| 21 | Втулка | 46-26-646 | 21 | |||||
| 22 | Защитная шайба | 700-40-6307 | 22 |
