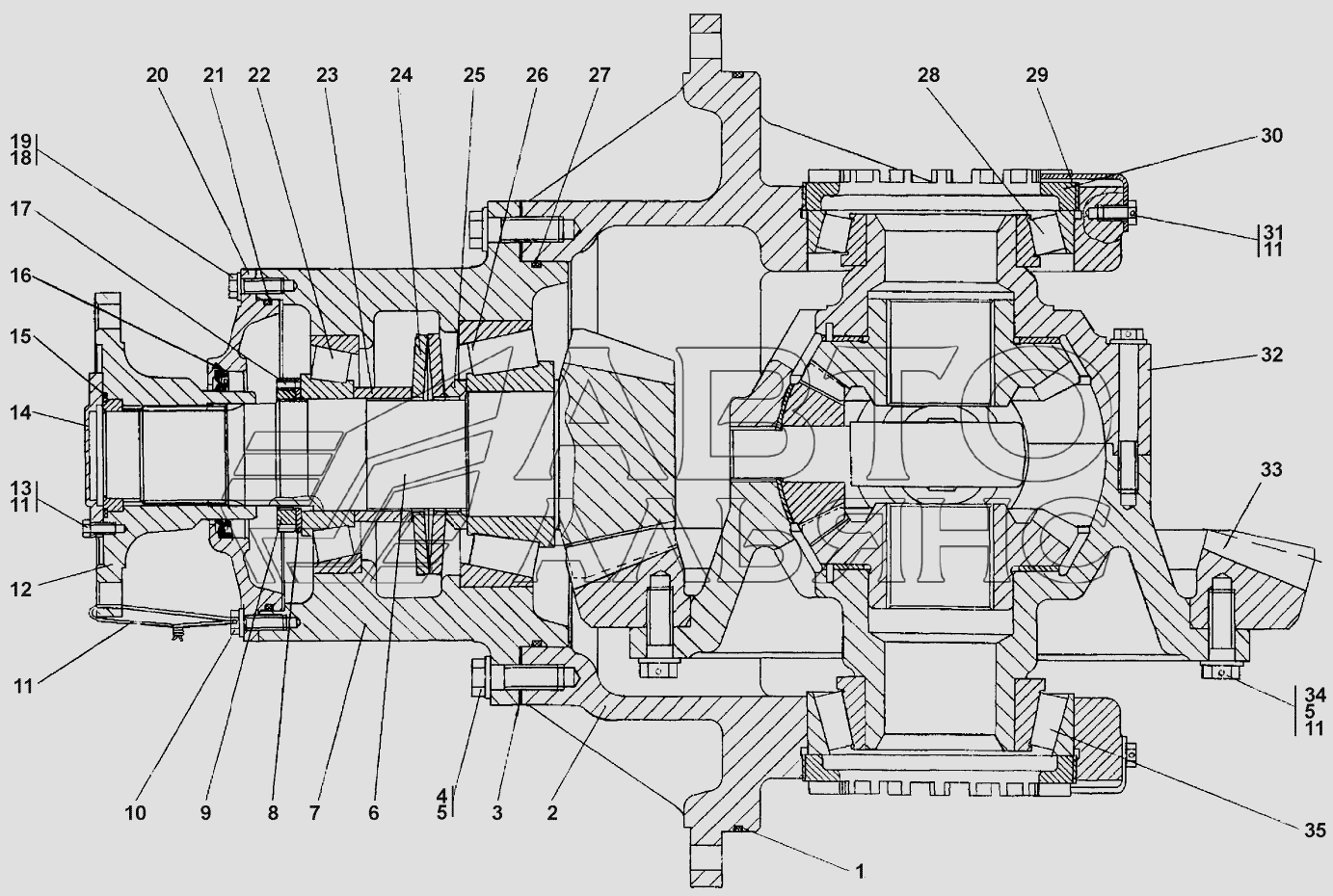

Основная передача
100%
Название детали
Передача главная
Заводской номер
2601-17-10СП(SP)
Количество на модель
№
Название детали
Передача главная
Заводской номер
2601-17-10-20СП(SP)
Количество на модель
№
Название детали
КОЛЬЦО
Заводской номер
400468-23
Количество на модель
1
№
1
Название детали
Корпус
Заводской номер
2601-17-101СП(SP)
Количество на модель
№
2
Название детали
Корпус
Заводской номер
2601-17-101-20СП(SP)
Количество на модель
1
№
2
Название детали
Прокладка
Заводской номер
2601-17-21-02
Количество на модель
4
№
3
Название детали
Прокладка
Заводской номер
2601-17-21-01
Количество на модель
4
№
3
Название детали
Прокладка
Заводской номер
2601-17-21
Количество на модель
4
№
3
Название детали
Болт MX-XX ГОСТ
Заводской номер
280730
Количество на модель
№
4
Название детали
Болт Mx, - XX ГОСТ
Заводской номер
280730-20
Количество на модель
18
№
4
Название детали
Шайба
Заводской номер
315317
Количество на модель
42
№
5
Название детали
Шестерня
Заводской номер
2601-17-13
Количество на модель
1
№
6
Название детали
Опора
Заводской номер
2601-17-12
Количество на модель
№
7
Название детали
Опора
Заводской номер
2601-17-12-20
Количество на модель
1
№
7
Название детали
Шайба
Заводской номер
2601-12-40
Количество на модель
1
№
8
Название детали
Орех
Заводской номер
305590
Количество на модель
1
№
9
Название детали
Болт
Заводской номер
285342-20
Количество на модель
1
№
10
Название детали
Болт
Заводской номер
285342
Количество на модель
№
10
Название детали
Проволока
Заводской номер
ГОСТ3282-74
Количество на модель
№
11
Название детали
Фланец
Заводской номер
2601-12-121СП(SP)
Количество на модель
1
№
12
Название детали
Болт
Заводской номер
285221
Количество на модель
4
№
13
Название детали
Крышка
Заводской номер
2701-12-50
Количество на модель
1
№
14
Название детали
КОЛЬЦО
Заводской номер
ТУ2531-260-00149245-00
Количество на модель
1
№
15
Название детали
Манжета
Заводской номер
BAFUDSLX7
Количество на модель
1
№
16
Название детали
Винт ВМ- хН. ГОСТ
Заводской номер
350520
Количество на модель
1
№
17
Название детали
Шайба
Заводской номер
310225
Количество на модель
8
№
18
Название детали
Болт
Заводской номер
ГОСТ7796-70
Количество на модель
7
№
19
Название детали
Крышка
Заводской номер
2601-17-24
Количество на модель
№
20
Название детали
Крышка
Заводской номер
2601-17-24-20
Количество на модель
1
№
20
Название детали
КОЛЬЦО
Заводской номер
ГОСТ18829-73
Количество на модель
1
№
21
Название детали
Подшипник А
Заводской номер
ГОСТ27365-87
Количество на модель
1
№
22
Название детали
Втулка
Заводской номер
2601-17-16
Количество на модель
1
№
23
Название детали
Тарелка
Заводской номер
2601-17-17
Количество на модель
2
№
24
Название детали
Втулка
Заводской номер
2601-17-18
Количество на модель
1
№
25
Название детали
Фиксатор
Заводской номер
2601-17-20
Количество на модель
2
№
29
Название детали
Гайка
Заводской номер
2601-17-19
Количество на модель
№
30
Название детали
Гайка
Заводской номер
2601-17-19-20
Количество на модель
2
№
30
Название детали
Болт
Заводской номер
285330
Количество на модель
4
№
31
Название детали
Дифференциал
Заводской номер
2601-17-100-20СП(SP)
Количество на модель
1
№
32
Название детали
Дифференциал
Заводской номер
2601-17-100СП(SP)
Количество на модель
№
32
Название детали
Колесо
Заводской номер
2601-17-14
Количество на модель
1
№
33
Название детали
Болт 3М20х1,5-6gх60.109.40Х.019 ГОСТ 7796-70
Заводской номер
280731
Количество на модель
24
№
34
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Передача главная | 2601-17-10СП(SP) | |||||||
| Передача главная | 2601-17-10-20СП(SP) | |||||||
| 1 | КОЛЬЦО | 400468-23 | 1 | 1 | 1 | |||
| 2 | Корпус | 2601-17-101СП(SP) | 2 | |||||
| 2 | Корпус | 2601-17-101-20СП(SP) | 1 | 1 | 2 | |||
| 3 | Прокладка | 2601-17-21-02 | 4 | 4 | 3 | |||
| 3 | Прокладка | 2601-17-21-01 | 4 | 4 | 3 | |||
| 3 | Прокладка | 2601-17-21 | 4 | 4 | 3 | |||
| 4 | Болт MX-XX ГОСТ | 280730 | 4 | |||||
| 4 | Болт Mx, - XX ГОСТ | 280730-20 | 18 | 18 | 4 | |||
| 5 | Шайба | 315317 | 42 | 42 | 5 | |||
| 6 | Шестерня | 2601-17-13 | 1 | 1 | 6 | |||
| 7 | Опора | 2601-17-12 | 7 | |||||
| 7 | Опора | 2601-17-12-20 | 1 | 1 | 7 | |||
| 8 | Шайба | 2601-12-40 | 1 | 1 | 8 | |||
| 9 | Орех | 305590 | 1 | 1 | 9 | |||
| 10 | Болт | 285342-20 | 1 | 1 | 10 | |||
| 10 | Болт | 285342 | 10 | |||||
| 11 | Проволока | ГОСТ3282-74 | 11 | |||||
| 12 | Фланец | 2601-12-121СП(SP) | 1 | 1 | 12 | |||
| 13 | Болт | 285221 | 4 | 4 | 13 | |||
| 14 | Крышка | 2701-12-50 | 1 | 1 | 14 | |||
| 15 | КОЛЬЦО | ТУ2531-260-00149245-00 | 1 | 1 | 15 | |||
| 16 | Манжета | BAFUDSLX7 | 1 | 1 | 16 | |||
| 17 | Винт ВМ- хН. ГОСТ | 350520 | 1 | 1 | 17 | |||
| 18 | Шайба | 310225 | 8 | 8 | 18 | |||
| 19 | Болт | ГОСТ7796-70 | 7 | 7 | 19 | |||
| 20 | Крышка | 2601-17-24 | 20 | |||||
| 20 | Крышка | 2601-17-24-20 | 1 | 1 | 20 | |||
| 21 | КОЛЬЦО | ГОСТ18829-73 | 1 | 1 | 21 | |||
| 22 | Подшипник А | ГОСТ27365-87 | 1 | 1 | 22 | |||
| 23 | Втулка | 2601-17-16 | 1 | 1 | 23 | |||
| 24 | Тарелка | 2601-17-17 | 2 | 2 | 24 | |||
| 25 | Втулка | 2601-17-18 | 1 | 1 | 25 | |||
| 29 | Фиксатор | 2601-17-20 | 2 | 2 | 29 | |||
| 30 | Гайка | 2601-17-19 | 30 | |||||
| 30 | Гайка | 2601-17-19-20 | 2 | 2 | 30 | |||
| 31 | Болт | 285330 | 4 | 4 | 31 | |||
| 32 | Дифференциал | 2601-17-100-20СП(SP) | 1 | 1 | 32 | |||
| 32 | Дифференциал | 2601-17-100СП(SP) | 32 | |||||
| 33 | Колесо | 2601-17-14 | 1 | 1 | 33 | |||
| 34 | Болт 3М20х1,5-6gх60.109.40Х.019 ГОСТ 7796-70 | 280731 | 24 | 24 | 34 |
