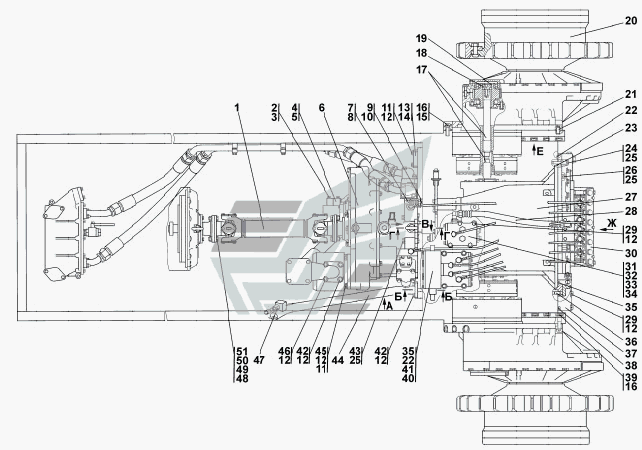

- СП Установка трансмиссии
100%
Название детали
Установка трансмиссии
Заводской номер
1101-16-2-05СП(SP)
Количество на модель
№
Название детали
Установка трансмиссии
Заводской номер
1101-16-2-05-20СП -20SP
Количество на модель
№
Название детали
Вал карданный
Заводской номер
1101-49-1-01
Количество на модель
№
1
Название детали
Вал карданный- -
Заводской номер
1101-49-1-01-20
Количество на модель
1
№
1
Название детали
Болт M- x
Заводской номер
28 0150-20
Количество на модель
6
№
2
Название детали
Болт M- x
Заводской номер
28 0150
Количество на модель
№
2
Название детали
Шайба 8Т
Заводской номер
Шайба 8Т
Количество на модель
10
№
3
Название детали
Фланец
Заводской номер
1101-16-102СП(SP)
Количество на модель
1
№
4
Название детали
Кольцо- -
Заводской номер
020-025-30-2-51-1668
Количество на модель
1
№
5
Название детали
Гидротрансформатор с редуктором привода насосов
Заводской номер
1101-14-2-01-20СП -20SP
Количество на модель
1
№
6
Название детали
Гидротрансформатор с редуктором привода насосов
Заводской номер
1101-14-2-01СП(SP)
Количество на модель
№
6
Название детали
Рукав
Заводской номер
404-26-213-24СП(SP)
Количество на модель
№
7
Название детали
Рукав
Заводской номер
404-26-213-24-20СП -20SP
Количество на модель
1
№
7
Название детали
Кольцо- -
Заводской номер
012-016-25-2-51-1668
Количество на модель
2
№
8
Название детали
Штуцер ввертной
Заводской номер
5001-26-78-20
Количество на модель
1
№
9
Название детали
Штуцер ввертной
Заводской номер
5001-26-78
Количество на модель
№
9
Название детали
Кольцо ГОСТ /ТУ-
Заводской номер
018-022-25-2-51-1668
Количество на модель
1
№
10
Название детали
Болт М
Заводской номер
Болт М12-6gx35
Количество на модель
8
№
11
Название детали
Шайба ОТ
Заводской номер
Шайба 12 ОТ
Количество на модель
42
№
12
Название детали
Крышка
Заводской номер
0901-16-15-20
Количество на модель
1
№
13
Название детали
Крышка
Заводской номер
0901-16-15
Количество на модель
№
13
Название детали
прокладка
Заводской номер
45 0342
Количество на модель
№
14
Название детали
прокладка
Заводской номер
45 0342-20
Количество на модель
1
№
14
Название детали
Болт M16
Заводской номер
28 0551
Количество на модель
№
15
Название детали
Болт M16
Заводской номер
28 0551-20
Количество на модель
28
№
15
Название детали
Шайба ОТ
Заводской номер
Шайба 16 ОТ
Количество на модель
58
№
16
Название детали
Торсион
Заводской номер
1101-16-113СП(SP)
Количество на модель
4
№
17
Название детали
Кольцо С
Заводской номер
58 0515
Количество на модель
2
№
18
Название детали
Кольцо ГОСТ /ГОСТ
Заводской номер
045-050-30-2-51-1668
Количество на модель
2
№
19
Название детали
Передача бортовая, фрикцион и тормоз Передача бортовая, фрикцион и тормоз
Заводской номер
1101-19-2СП(SP) 1101-19-2-20СП(SP)
Количество на модель
2
№
20
Название детали
Штифт
Заводской номер
32 5520
Количество на модель
2
№
21
Название детали
Кольцо ГОСТ /ТУ-
Заводской номер
032-038-36-2-51-1668
Количество на модель
9
№
22
Название детали
КОЛЬЦО
Заводской номер
40 0468-42
Количество на модель
1
№
23
Название детали
Болт M14x1,
Заводской номер
28 0507-02
Количество на модель
№
24
Название детали
Болт
Заводской номер
28 0507-02-20
Количество на модель
21
№
24
Название детали
Шайба
Заводской номер
Шайба 14 ОТ
Количество на модель
36
№
25
Название детали
Болт M14x1,
Заводской номер
28 0507-01
Количество на модель
№
26
Название детали
Болт M14x1,
Заводской номер
28 0507-01-20
Количество на модель
2
№
26
Название детали
Блок трансмиссии
Заводской номер
0901-12-14-20СП(SP)
Количество на модель
1
№
27
Название детали
Блок трансмиссии
Заводской номер
0901-12-14СП(SP)
Количество на модель
№
27
Название детали
Рукав высокого давления
Заводской номер
46-26-355-22СП(SP)
Количество на модель
№
28
Название детали
Рукав высокого давления
Заводской номер
46-26-355-22-20СП(SP)
Количество на модель
1
№
28
Название детали
Болт M- x
Заводской номер
28 0383-01
Количество на модель
№
29
Название детали
Болт M- x
Заводской номер
28 0383-01-20
Количество на модель
9
№
29
Название детали
Система диагностики
Заводской номер
1101-15-22-20СП(SP)
Количество на модель
1
№
30
Название детали
Система диагностики
Заводской номер
1101-15-22СП(SP)
Количество на модель
№
30
Название детали
Клапан
Заводской номер
0901-15-4СП(SP)
Количество на модель
№
31
Название детали
Клапан
Заводской номер
0901-15-4-20СП(SP)
Количество на модель
1
№
31
Название детали
Кольцо ГОСТ /ТУ-
Заводской номер
026-032-36-2-51-1668
Количество на модель
1
№
32
Название детали
Кольцо- -
Заводской номер
034-040-36-2-51-1668
Количество на модель
1
№
33
Название детали
Кольцо- -
Заводской номер
069-075-36-2-51-1668
Количество на модель
1
№
34
Название детали
Кольцо ГОСТ /ТУ-
Заводской номер
042-050-46-2-51-1668
Количество на модель
8
№
35
Название детали
Штифт
Заводской номер
32 5382
Количество на модель
2
№
36
Название детали
Фильтр
Заводской номер
1101-15-10СП(SP)
Количество на модель
№
37
Название детали
Фильтр
Заводской номер
1101-15-10-20СП(SP)
Количество на модель
1
№
37
Название детали
Кольцо 115-125-58-2-51-1668
Заводской номер
115-125-58-2-51-1668
Количество на модель
1
№
38
Название детали
Болт M- x
Заводской номер
28 0558
Количество на модель
№
39
Название детали
Болт М
Заводской номер
28 0588-20
Количество на модель
28
№
39
Название детали
Блок управления
Заводской номер
1501-15-41-20СП(SP)
Количество на модель
1
№
40
Название детали
Блок управления
Заводской номер
1501-15-41СП(SP)
Количество на модель
№
40
Название детали
Кольцо- -
Заводской номер
022-026-25-2-51-1668
Количество на модель
6
№
41
Название детали
Болт М
Заводской номер
Болт М12-6gx30
Количество на модель
14
№
42
Название детали
Болт M14x1,
Заводской номер
28 0507-03
Количество на модель
№
43
Название детали
Болт M14x1,
Заводской номер
28 0507-03-20
Количество на модель
2
№
43
Название детали
Горловина
Заводской номер
0901-16-15-20СП(SP)
Количество на модель
1
№
44
Название детали
Горловина
Заводской номер
0901-16-15СП(SP)
Количество на модель
№
44
Название детали
Шайба 12х2.01.08кп.019 ГОСТ 11371-78
Заводской номер
31 0210
Количество на модель
№
45
Название детали
Шайба 12х2 ГОСТ 11371-78
Заводской номер
31 0210-20
Количество на модель
4
№
45
Название детали
Болт 3М12-6gх65.109.40Х 029 ГОСТ 7796-70
Заводской номер
28 0379-20
Количество на модель
6
№
46
Название детали
Болт 3М12-6gх65
Заводской номер
28 0379
Количество на модель
№
46
Название детали
Сапун
Заводской номер
46-14-141СП(SP)
Количество на модель
№
47
Название детали
Сапун
Заводской номер
46-14-141-20СП(SP)
Количество на модель
1
№
47
Название детали
Болт специальный
Заводской номер
1101-16-43
Количество на модель
№
48
Название детали
Болт специальный
Заводской номер
1101-16-43-01
Количество на модель
8
№
48
Название детали
Гайка Mx
Заводской номер
4599651314
Количество на модель
8
№
49
Название детали
Гайка самоконтрящаяся М16x1, 5
Заводской номер
168000053000
Количество на модель
8
№
50
Название детали
Шайба
Заводской номер
31 5271
Количество на модель
№
51
Название детали
Шайба
Заводской номер
31 5271-20
Количество на модель
8
№
51
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка трансмиссии | 1101-16-2-05СП(SP) | |||||||
| Установка трансмиссии | 1101-16-2-05-20СП -20SP | |||||||
| 1 | Вал карданный | 1101-49-1-01 | 1 | |||||
| 1 | Вал карданный- - | 1101-49-1-01-20 | 1 | 1 | 1 | |||
| 2 | Болт M- x | 28 0150-20 | 6 | 6 | 2 | |||
| 2 | Болт M- x | 28 0150 | 2 | |||||
| 3 | Шайба 8Т | Шайба 8Т | 10 | 10 | 3 | |||
| 4 | Фланец | 1101-16-102СП(SP) | 1 | 1 | 4 | |||
| 5 | Кольцо- - | 020-025-30-2-51-1668 | 1 | 1 | 5 | |||
| 6 | Гидротрансформатор с редуктором привода насосов | 1101-14-2-01-20СП -20SP | 1 | 1 | 6 | |||
| 6 | Гидротрансформатор с редуктором привода насосов | 1101-14-2-01СП(SP) | 6 | |||||
| 7 | Рукав | 404-26-213-24СП(SP) | 7 | |||||
| 7 | Рукав | 404-26-213-24-20СП -20SP | 1 | 1 | 7 | |||
| 8 | Кольцо- - | 012-016-25-2-51-1668 | 2 | 2 | 8 | |||
| 9 | Штуцер ввертной | 5001-26-78-20 | 1 | 1 | 9 | |||
| 9 | Штуцер ввертной | 5001-26-78 | 9 | |||||
| 10 | Кольцо ГОСТ /ТУ- | 018-022-25-2-51-1668 | 1 | 1 | 10 | |||
| 11 | Болт М | Болт М12-6gx35 | 8 | 8 | 11 | |||
| 12 | Шайба ОТ | Шайба 12 ОТ | 42 | 42 | 12 | |||
| 13 | Крышка | 0901-16-15-20 | 1 | 1 | 13 | |||
| 13 | Крышка | 0901-16-15 | 13 | |||||
| 14 | прокладка | 45 0342 | 14 | |||||
| 14 | прокладка | 45 0342-20 | 1 | 1 | 14 | |||
| 15 | Болт M16 | 28 0551 | 15 | |||||
| 15 | Болт M16 | 28 0551-20 | 28 | 28 | 15 | |||
| 16 | Шайба ОТ | Шайба 16 ОТ | 58 | 58 | 16 | |||
| 17 | Торсион | 1101-16-113СП(SP) | 4 | 4 | 17 | |||
| 18 | Кольцо С | 58 0515 | 2 | 2 | 18 | |||
| 19 | Кольцо ГОСТ /ГОСТ | 045-050-30-2-51-1668 | 2 | 2 | 19 | |||
| 20 | Передача бортовая, фрикцион и тормоз Передача бортовая, фрикцион и тормоз | 1101-19-2СП(SP) 1101-19-2-20СП(SP) | 2 | 2 | 20 | |||
| 21 | Штифт | 32 5520 | 2 | 2 | 21 | |||
| 22 | Кольцо ГОСТ /ТУ- | 032-038-36-2-51-1668 | 9 | 9 | 22 | |||
| 23 | КОЛЬЦО | 40 0468-42 | 1 | 1 | 23 | |||
| 24 | Болт M14x1, | 28 0507-02 | 24 | |||||
| 24 | Болт | 28 0507-02-20 | 21 | 21 | 24 | |||
| 25 | Шайба | Шайба 14 ОТ | 36 | 36 | 25 | |||
| 26 | Болт M14x1, | 28 0507-01 | 26 | |||||
| 26 | Болт M14x1, | 28 0507-01-20 | 2 | 2 | 26 | |||
| 27 | Блок трансмиссии | 0901-12-14-20СП(SP) | 1 | 1 | 27 | |||
| 27 | Блок трансмиссии | 0901-12-14СП(SP) | 27 | |||||
| 28 | Рукав высокого давления | 46-26-355-22СП(SP) | 28 | |||||
| 28 | Рукав высокого давления | 46-26-355-22-20СП(SP) | 1 | 1 | 28 | |||
| 29 | Болт M- x | 28 0383-01 | 29 | |||||
| 29 | Болт M- x | 28 0383-01-20 | 9 | 9 | 29 | |||
| 30 | Система диагностики | 1101-15-22-20СП(SP) | 1 | 1 | 30 | |||
| 30 | Система диагностики | 1101-15-22СП(SP) | 30 | |||||
| 31 | Клапан | 0901-15-4СП(SP) | 31 | |||||
| 31 | Клапан | 0901-15-4-20СП(SP) | 1 | 1 | 31 | |||
| 32 | Кольцо ГОСТ /ТУ- | 026-032-36-2-51-1668 | 1 | 1 | 32 | |||
| 33 | Кольцо- - | 034-040-36-2-51-1668 | 1 | 1 | 33 | |||
| 34 | Кольцо- - | 069-075-36-2-51-1668 | 1 | 1 | 34 | |||
| 35 | Кольцо ГОСТ /ТУ- | 042-050-46-2-51-1668 | 8 | 8 | 35 | |||
| 36 | Штифт | 32 5382 | 2 | 2 | 36 | |||
| 37 | Фильтр | 1101-15-10СП(SP) | 37 | |||||
| 37 | Фильтр | 1101-15-10-20СП(SP) | 1 | 1 | 37 | |||
| 38 | Кольцо 115-125-58-2-51-1668 | 115-125-58-2-51-1668 | 1 | 1 | 38 | |||
| 39 | Болт M- x | 28 0558 | 39 | |||||
| 39 | Болт М | 28 0588-20 | 28 | 28 | 39 | |||
| 40 | Блок управления | 1501-15-41-20СП(SP) | 1 | 1 | 40 | |||
| 40 | Блок управления | 1501-15-41СП(SP) | 40 | |||||
| 41 | Кольцо- - | 022-026-25-2-51-1668 | 6 | 6 | 41 | |||
| 42 | Болт М | Болт М12-6gx30 | 14 | 14 | 42 | |||
| 43 | Болт M14x1, | 28 0507-03 | 43 | |||||
| 43 | Болт M14x1, | 28 0507-03-20 | 2 | 2 | 43 | |||
| 44 | Горловина | 0901-16-15-20СП(SP) | 1 | 1 | 44 | |||
| 44 | Горловина | 0901-16-15СП(SP) | 44 | |||||
| 45 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | 31 0210 | 45 | |||||
| 45 | Шайба 12х2 ГОСТ 11371-78 | 31 0210-20 | 4 | 4 | 45 | |||
| 46 | Болт 3М12-6gх65.109.40Х 029 ГОСТ 7796-70 | 28 0379-20 | 6 | 6 | 46 | |||
| 46 | Болт 3М12-6gх65 | 28 0379 | 46 | |||||
| 47 | Сапун | 46-14-141СП(SP) | 47 | |||||
| 47 | Сапун | 46-14-141-20СП(SP) | 1 | 1 | 47 | |||
| 48 | Болт специальный | 1101-16-43 | 48 | |||||
| 48 | Болт специальный | 1101-16-43-01 | 8 | 8 | 48 | |||
| 49 | Гайка Mx | 4599651314 | 8 | 8 | 49 | |||
| 50 | Гайка самоконтрящаяся М16x1, 5 | 168000053000 | 8 | 8 | 50 | |||
| 51 | Шайба | 31 5271 | 51 | |||||
| 51 | Шайба | 31 5271-20 | 8 | 8 | 51 |
